3. 生产的准备 QD060-06 22 GL 工作头使用说明书 6. 将工作头的空气软管安装到连接部的连接 器中。 7. 将注胶筒安装部存放到工作头内，按下锁 定杆的同时朝里旋转进行锁定。
QD060-06 3. 生产的准备
GL 工作头使用说明书 21

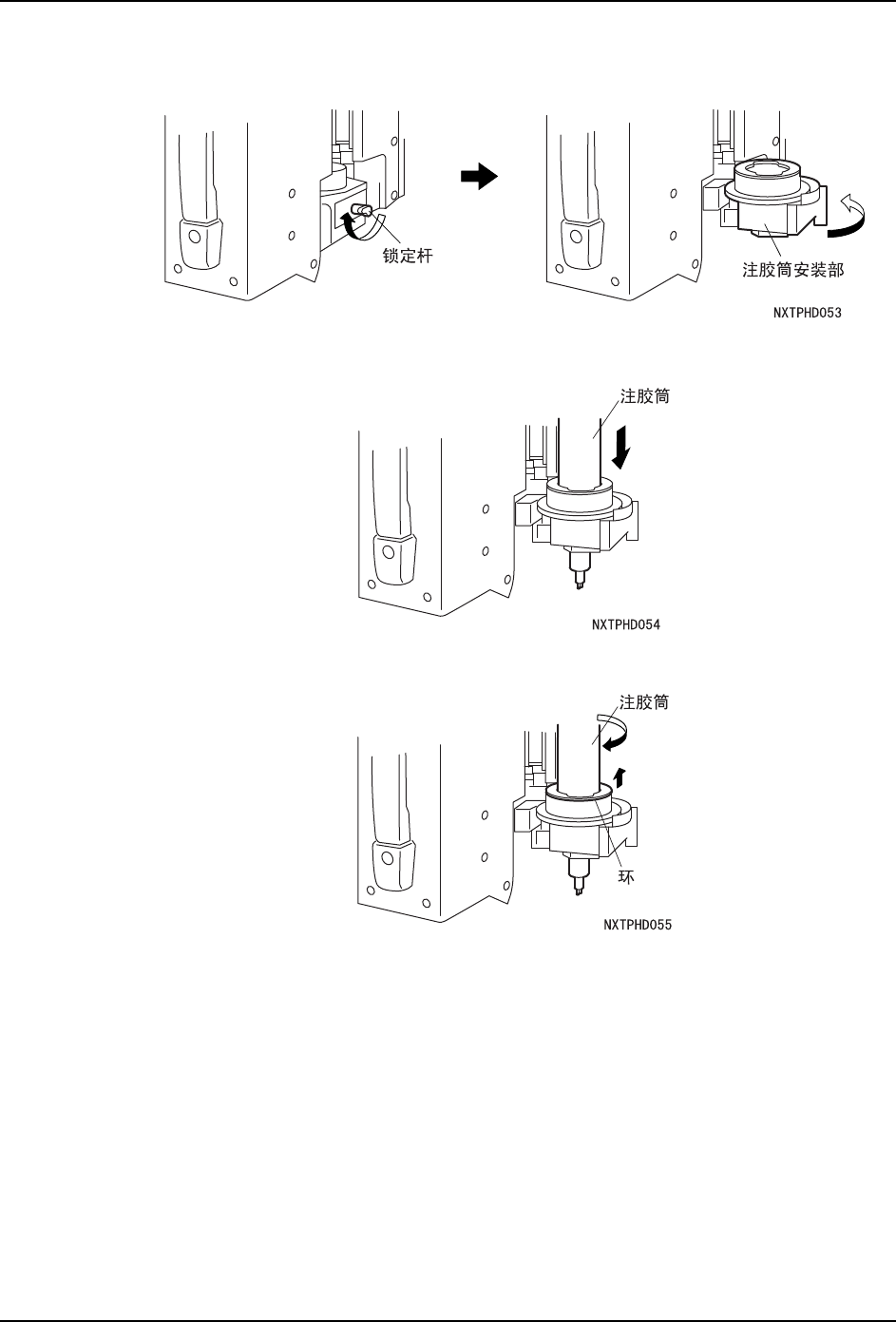

3. 打开前门，按下注胶筒安装部的锁定杆，朝跟前旋转后就能解除注胶筒安装部的锁定。
使注胶筒安装部朝里摆动使之从工作头中露出。
4. 使注胶筒安装部的销对准衬套的缺口，插入注胶筒。
5. 使注胶筒安装部的环浮起，使注胶筒朝右旋转 90 度后将环返回原处。
注意 )如果环没有返回到原处而浮起时，说明注胶筒没有完全旋转 90 度。请准确旋转。
3. 生产的准备 QD060-06
22 GL 工作头使用说明书

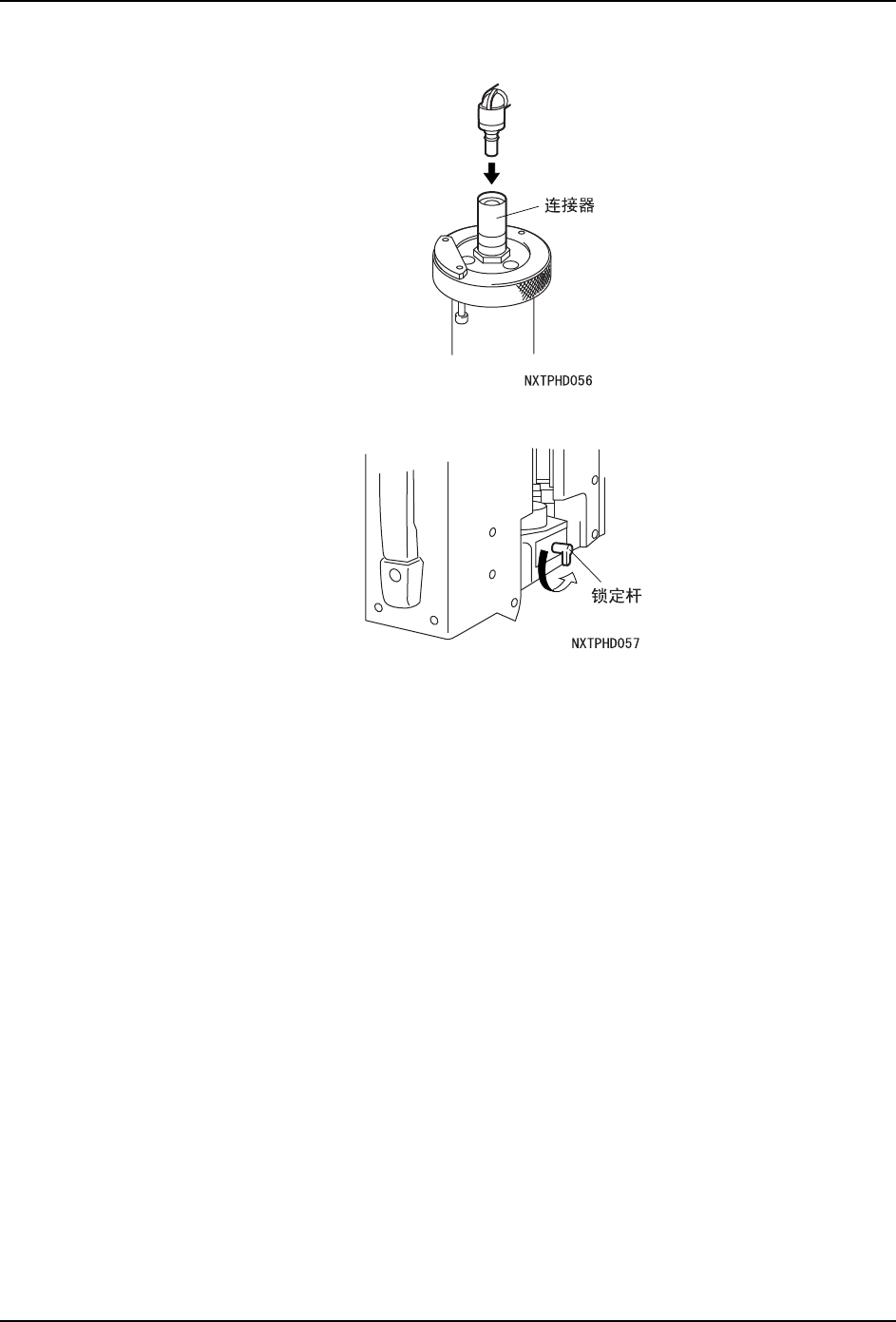

6. 将工作头的空气软管安装到连接部的连接器中。
7. 将注胶筒安装部存放到工作头内，按下锁定杆的同时朝里旋转进行锁定。
QD060-06 3. 生产的准备
GL 工作头使用说明书 23

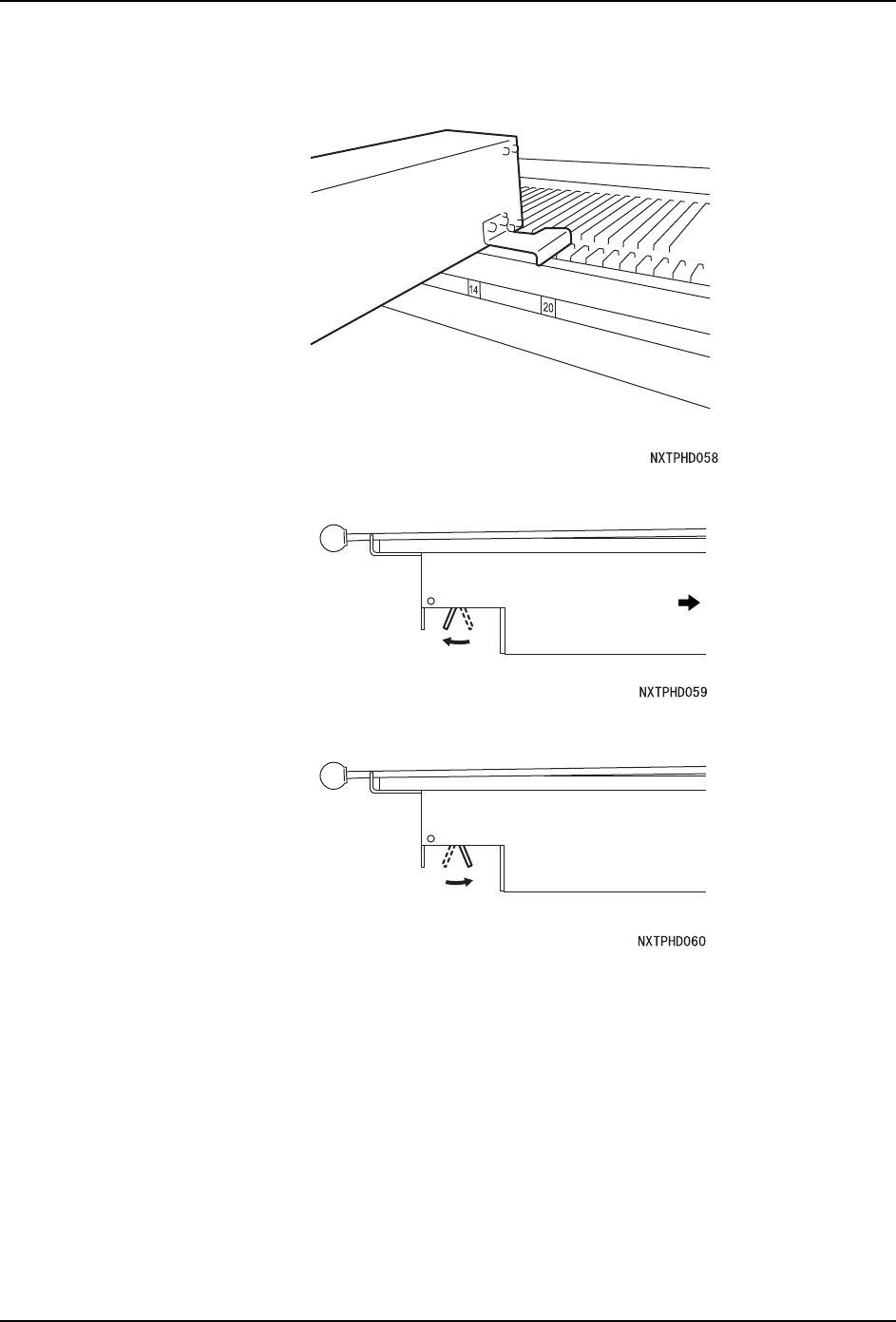

3.4 将 GCU 安装到机器上
1. 将 GCU 水平地插入料站托架上的规定料站内。
2. 拉住 GCU 下部的锁定杆，用力推入直到单元前端的通信插头插入机器侧的通信插座。
3. 放开锁定杆后夹块就会下降，GCU 被锁定。
