6. 消耗品的更换 QD060-06 42 GL 工作头使用说明书 MEMO:
QD060-06 6. 消耗品的更换
GL 工作头使用说明书 41
6. 消耗品的更换

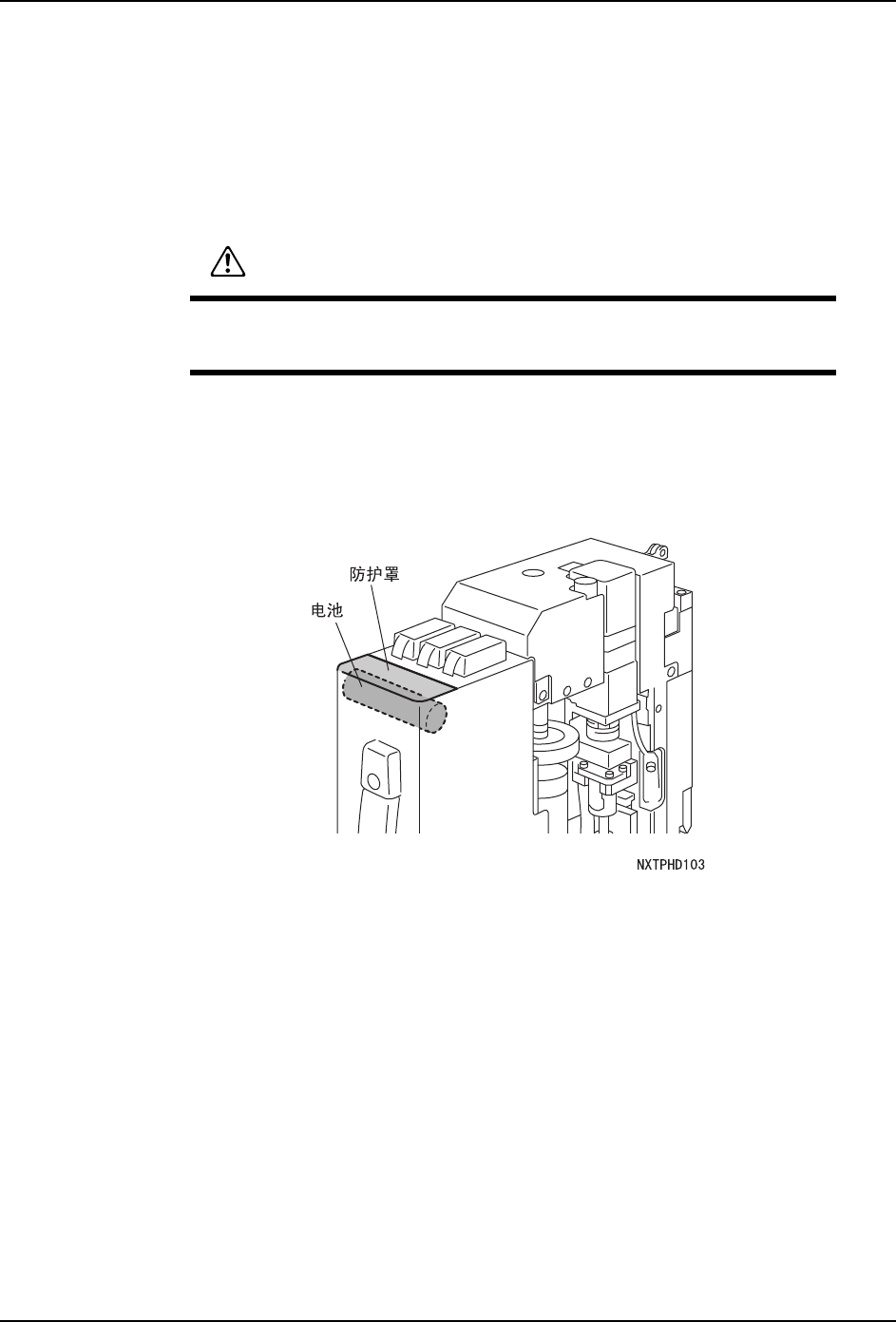

6.1 GL 工作头电池
6.1.1 更换周期
电池警告时
6.1.2 更换方法
1. 通过单元更换指令，从模组上拆下贴装工作头。
2. 拆下电池部的防护罩。这里还不能拆下电池。
3. 将 GL 工作头重新安装到模组上，插入模组。
4. 返回到自动指示模式，按下 “START” 暂时开始生产。如果工作头动作马上按下
“CYCLE” 使机器重新停止。
5. 通过手动指令的清扫指令拉出模组。
6. 将旧的电池更换成新的电池。
7. 插入模组。
8. 通过工作头更换指令从机器上拆下 GL 工作头。
9. 将防护罩安装到 GL 工作头上后，返回到模组内。
10.插入模组。
注意
电池更换时请不要切断机器的电源。
在没有接通电源的状态下拆下电池时，需要进行马达原点的重新设定。
6. 消耗品的更换 QD060-06
42 GL 工作头使用说明书
MEMO:
