QD060-06 3. 生产的准备
GL 工作头使用说明书 27
3.6 测定点胶针偏移量
测定点胶针旋转中心的指令。
使用该功能时，生产 Job 内必须设定了胶着剂检查顺序。

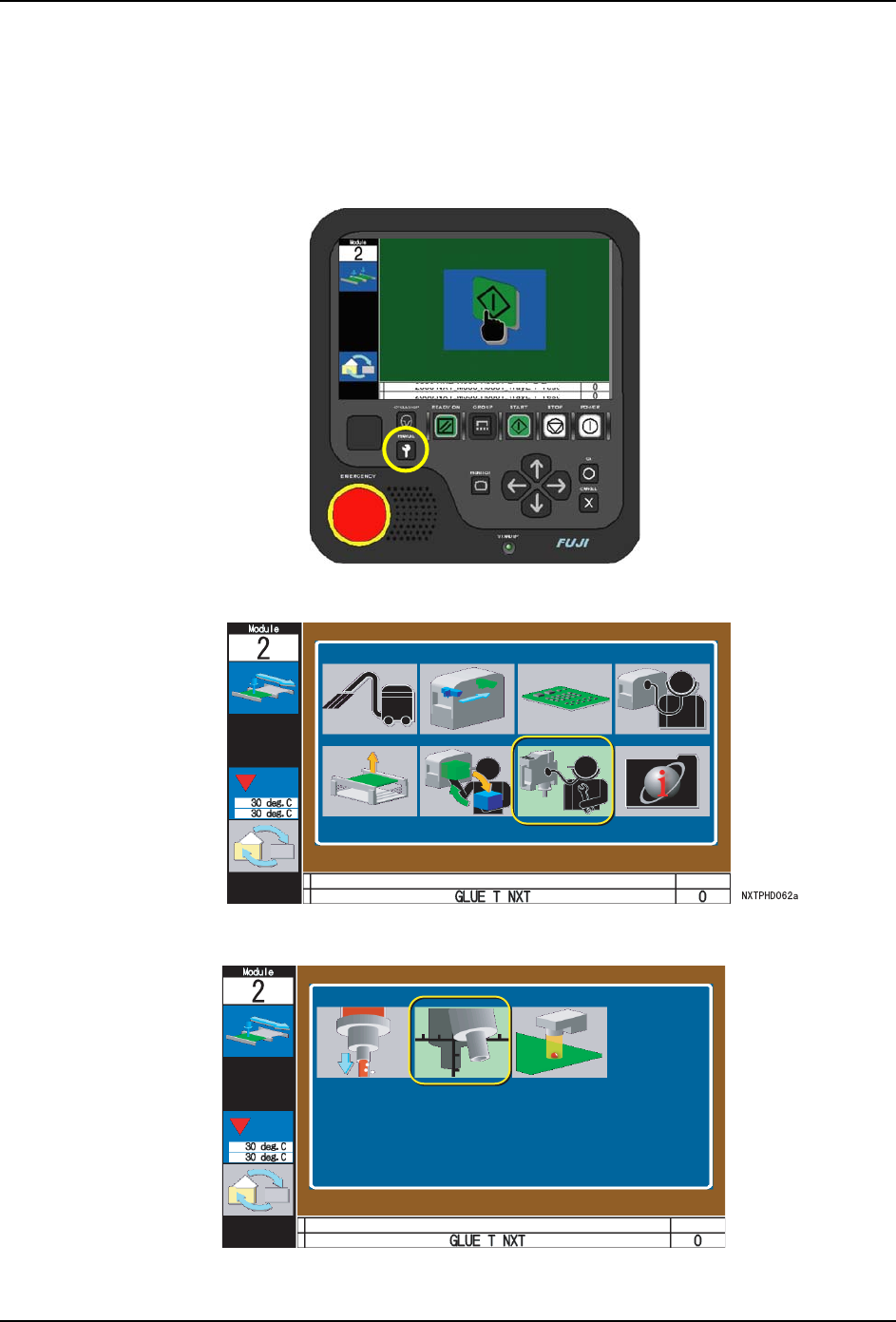

1. 按下操作面板的 “MANUAL”。
2. 选择工作头调整指令，按下 “OK”。
3. 选择点胶针偏移量测定指令。
1;73+'D
NXTPHD068a
3. 生产的准备 QD060-06
28 GL 工作头使用说明书

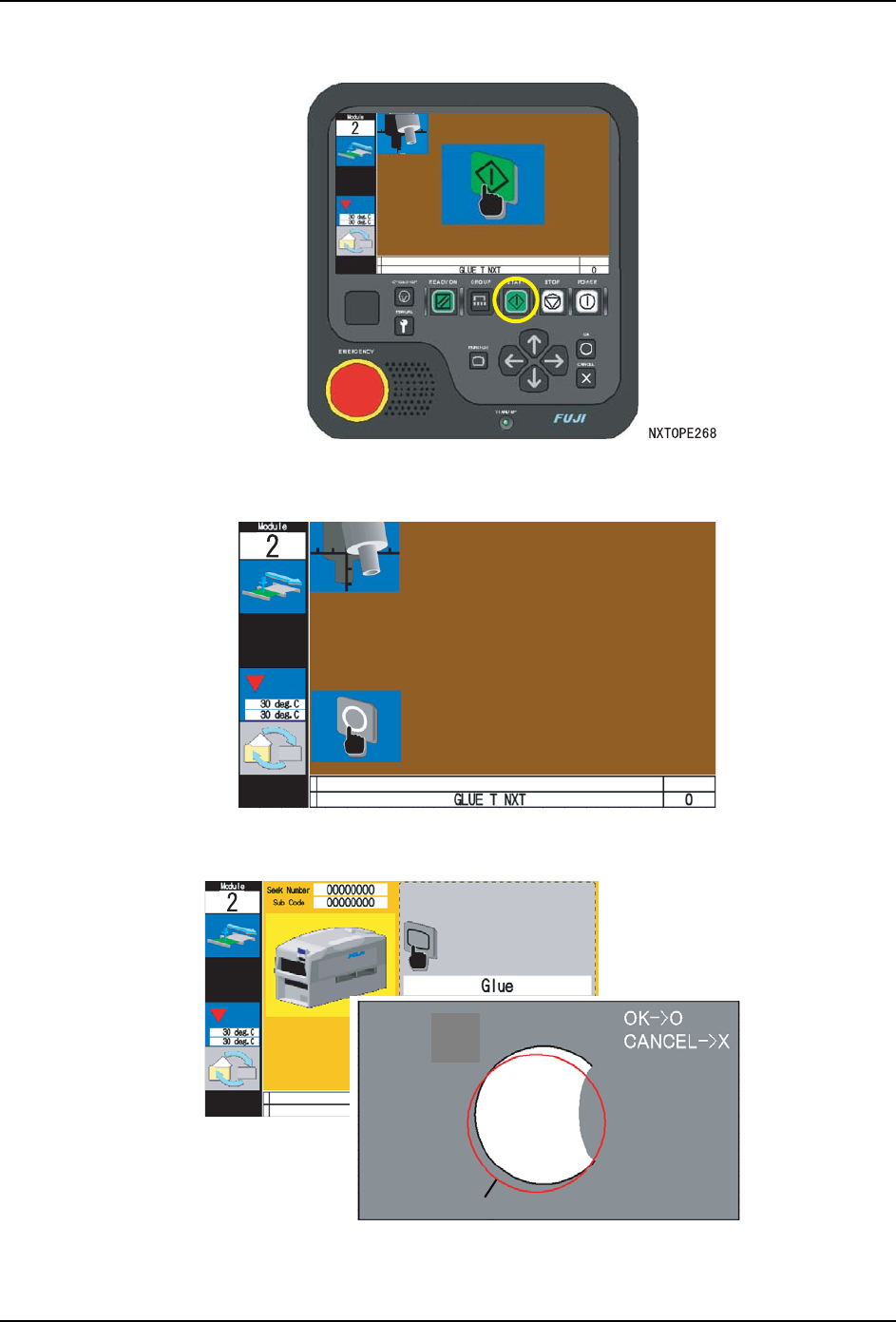

4. 按下 “START”。在 GCU 上涂敷几点胶着剂，自动测定点胶针偏移量。
5. 测定结束后，画面上的显示会变更。
按下 “OK” 后返回到 3. 项的画面，按下 “MANUAL” 后返回到等待 START 画面。
备注 )测定失败时显示出错误画面，请按下操作面板上的 “MONITOR” 切换到影像监视器，
并使用光标键移动 Wireframe。结束后按下 “OK”。
NXTOPE266
Y
NXTOPE267E
Adjustment values X
Wire frame
QD060-06 3. 生产的准备
GL 工作头使用说明书 29
3.7 确认胶着剂检查的面积
确认 GCU 上所涂敷的胶着剂面积。
使用该功能时，生产 Job 内必须设定了胶着剂检查顺序。
备注 )确认胶着剂检查的实际涂敷面积相对于 Job 中所指定的基准面积是否合适的功能。通
常不使用该功能也能够进行生产。

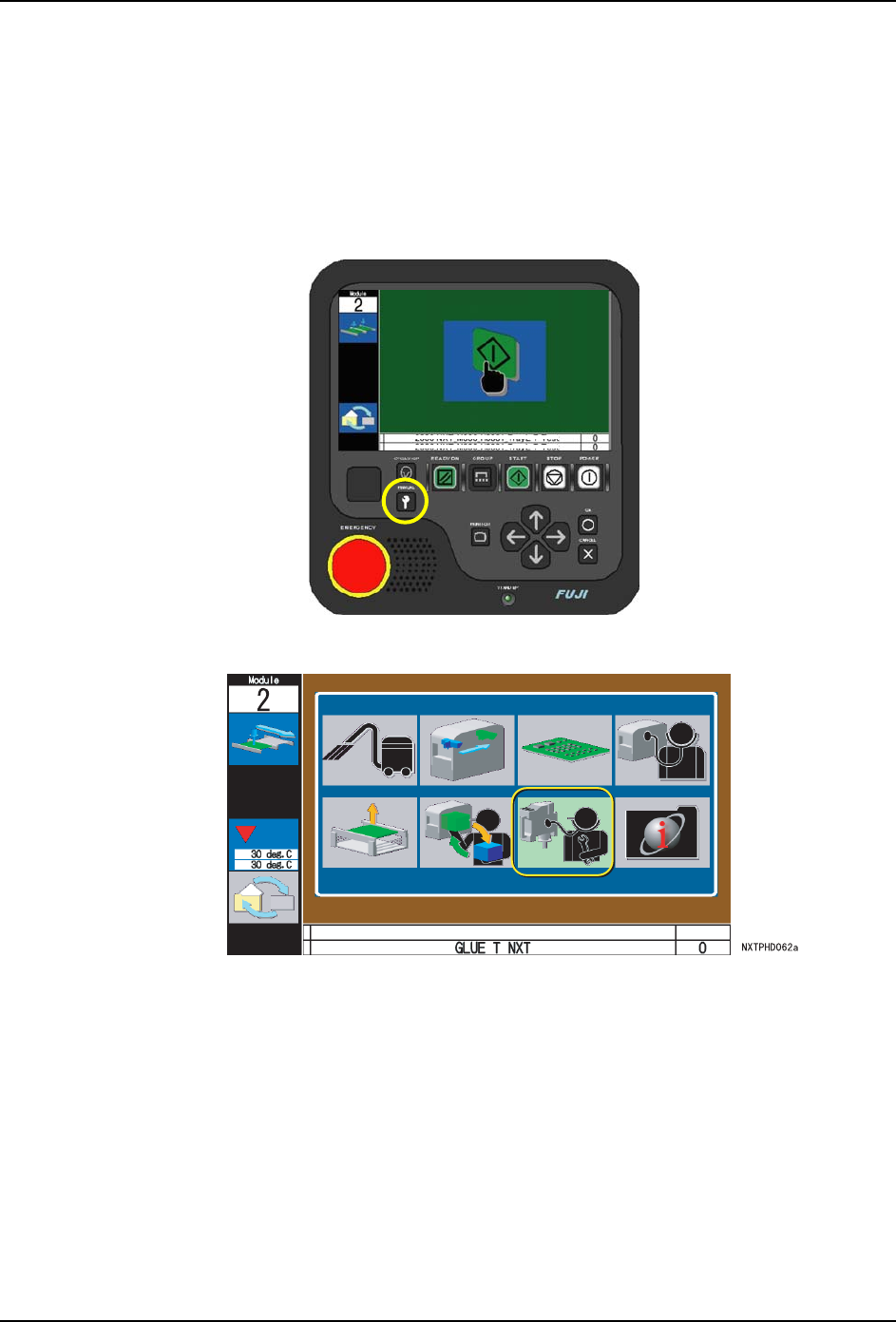

1. 按下操作面板的 “MANUAL”。
2. 选择工作头调整指令，按下 “OK”。
1;73+'D
