5 贴片头 5.2 C&P20 P/M2 贴片头 技术培训 SIPLACE TX系列 10/2016 109 5.2.4.3 GUI — 如何执行真空检查 如果发生真空错误，则可以使用贴片机软件测试真空系统。 对于拾取/贴片回路，可估计打开和关闭值之差， 而对于保持回路，则需要测量绝对值。 1. 检查 Vacuum values 选项卡 2. 吸嘴真空的详情结果 3. 吸嘴真空检查状态 4. 贴片头功能菜单 5. 单击 Meas…
5 贴片头
5.2 C&P20 P/M2 贴片头
108 技术培训 SIPLACE TX系列 10/2016

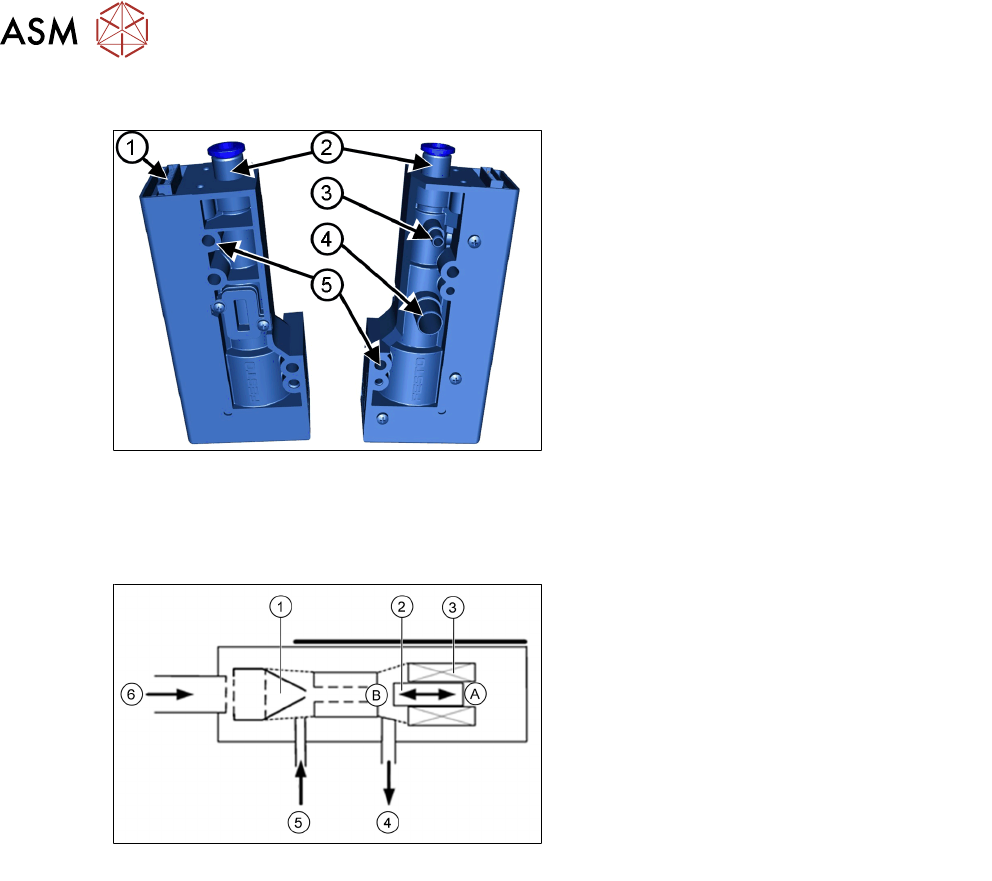

压力控制阀 (PRV)
1. 能源与数据供给
2. 压缩空气连接
3. 拾取/贴片回路的真空/吹气
4. 冷却 X 线性电机已排出空气
5. 安装压力控制阀
●
调压阀会在拾取过程中提供含真空的拾取/贴片回路，并在贴片期间切换至吹气。
●
可在维修作业期间更换阀门。
●
降低了防灰、防污物的灵敏度（保护膜）。
A - 活塞处于“打开”位置
B - 活塞处于“关闭”位置
1. 吹气电磁阀的吸嘴
2. 压料柱塞（铁芯）/活塞
3. 压料柱塞驱动（电感器）/驱动装置回路
4. 排出空气
5. 拾取/贴片回路的真空/吹气
6. 压缩空气入口
●
拾取期间，活塞始终位于“打开”位置，从而能够产生真空，然后将其应用于吸嘴进行拾取。
●
贴片期间，活塞位于“关闭”位置，从而能够产生吹气，然后将其应用于吸嘴进行贴片。
●
在贴片循环中，最大真空 (-850 mbar) 与最大吹气 (+400 mbar) 间的切换时间小于 12m。
5 贴片头
5.2 C&P20 P/M2 贴片头
技术培训 SIPLACE TX系列 10/2016 109

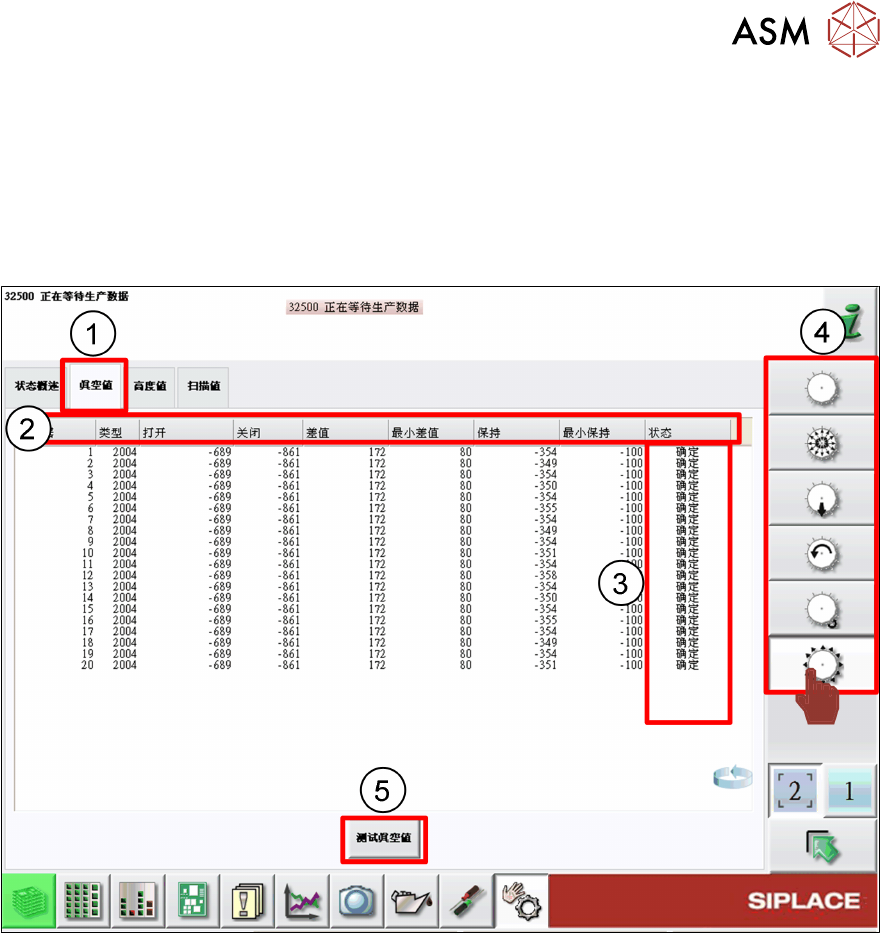

5.2.4.3 GUI — 如何执行真空检查
如果发生真空错误，则可以使用贴片机软件测试真空系统。
对于拾取/贴片回路，可估计打开和关闭值之差，
而对于保持回路，则需要测量绝对值。
1. 检查
Vacuum values
选项卡
2. 吸嘴真空的详情结果
3. 吸嘴真空检查状态
4. 贴片头功能菜单
5. 单击
Measure vacuum values
以开始新一轮检查。
真空结果错误时，会高亮显示受影响的段位器。
例如：段位器 3 上发生错误。
5 贴片头
5.2 C&P20 P/M2 贴片头
110 技术培训 SIPLACE TX系列 10/2016
1. 单击
Check sensor and functions
菜单。
2. 单击
Check vacuum functions
菜单。
3. 在
Vacuum senor
字段中，将显示当前真空值。
5.2.5 电源控制和通信
