6 元件供应
6.2 装卸工作站和 COT 单元
164 技术培训 SIPLACE TX系列 10/2016

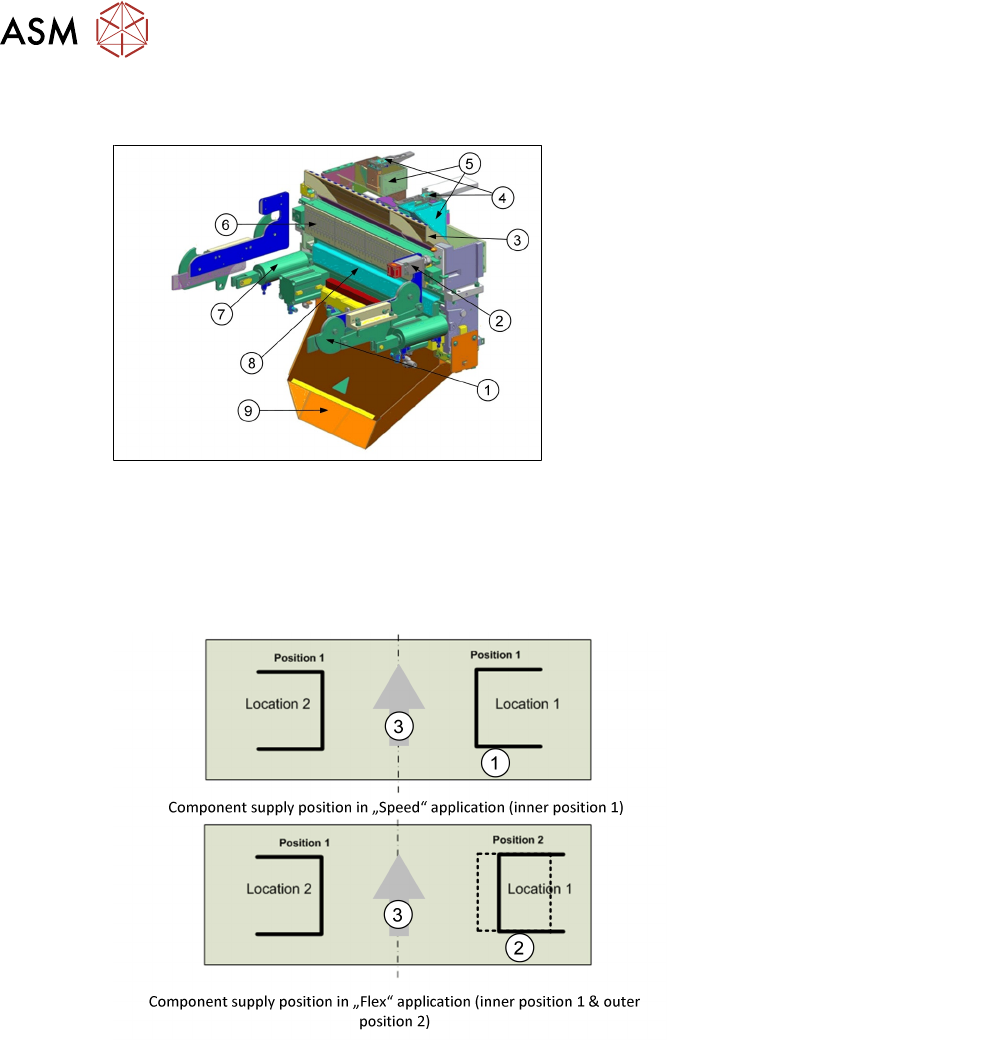

6.2 装卸工作站和 COT 单元
1. 装卸爪(机架上)
2. 安全开关
3. 空料带导槽
4. 吸嘴工作站
5. 抛料盒
6. 供料器控制单元(FCU)
7. 爪钳气缸
8. 供料器解锁装置
9. 废料带槽
COT位置配置为“快速应用”(TX2i)和“灵活应用”(TX1 & TX2)。
“快速应用”,两个料区 COT 均在内部位置。
“灵活应用”,料区 2 在内部位置而料区 1 在外部位置。
仅料区 1 可位于外部位置。
1. 内部位置
2. 外部位置
3. 传送方向
载入
只有当贴片机开机、压缩空气供给到贴片机且安全防护盖关闭时,才能进行载入流程。
要载入料台,尽可能推入料台,直到到达供料设备,然后按下贴片机上的按钮。
空料带导槽左侧和右侧有两个定位销,将 COT 定在最终正确的拾取位置。
供料器平台由两个气缸和凸轮盘升高,同时整个料台被拉入贴片机内。
卸除
若要进行解锁,确保打开压缩空气并关闭控制系统,然后再按下贴片机框架上的按钮。
料台被供料装置放开,由另外两个气缸(固定在空料带导槽左右两侧)推出并降低下来。
COT供电和供气将从贴片机上自动断开。
贴片机关机或没有压缩空气供应时,可以通过手柄轻松将料台从贴片机中拉出。
6 元件供应
6.3 供料器控制单元(FCU)
技术培训 SIPLACE TX系列 10/2016 165

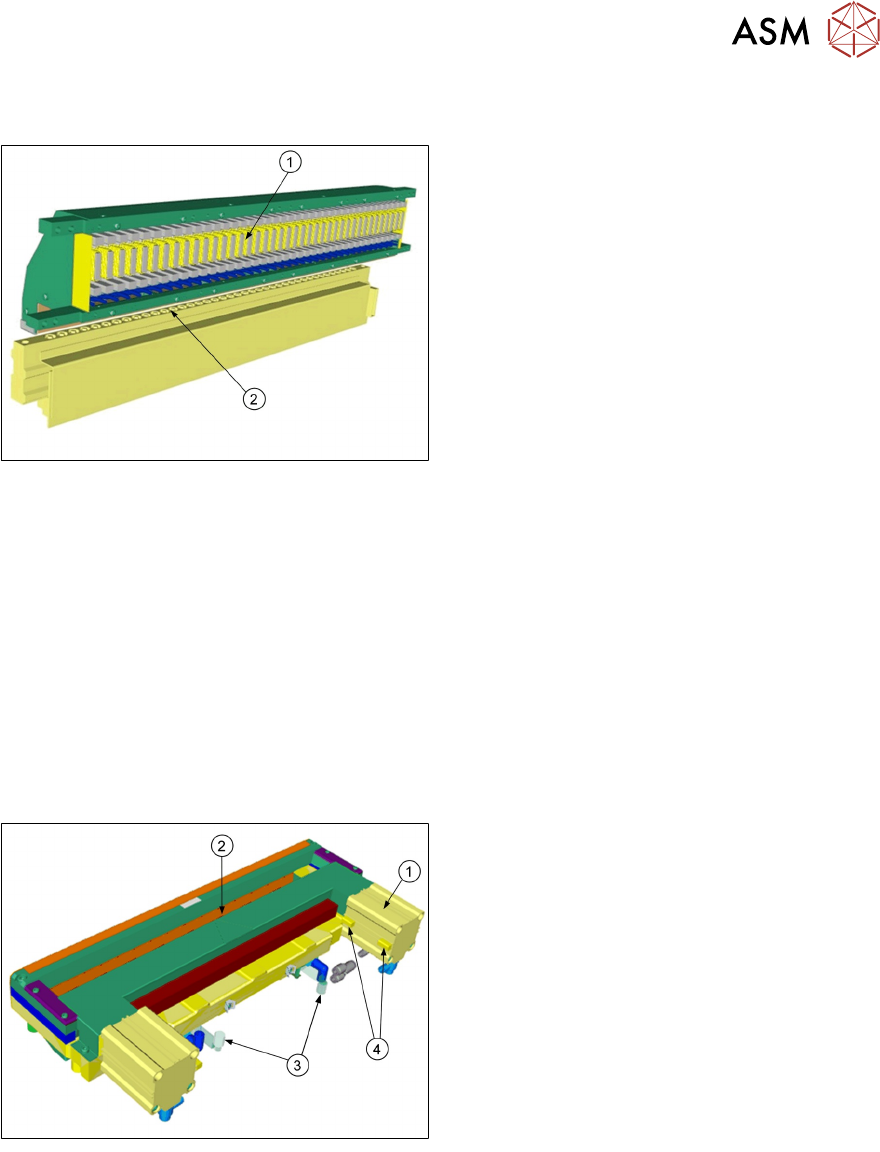

6.3 供料器控制单元(FCU)
1. 供料器控制单元(FCU)
2. 供料器解锁装置
FCU 由电源模块(PULS)提供 28 V,其
他所有内部电压(例如 24 V)在内部生
成。
所有重要电压均由处理器监控。如果超过规
定的限值,那么整个模块就会关闭!
FCU 具有以下功能:
激活 X 供料器和供料器解锁装置。
控制装卸工作站。
安全回路和安全信息。
触发料带割刀。
触发吸嘴交换器和触发吸嘴工作站(吹气清理)
监测抛料盒的传感器。
6.4 料带割刀
1. 气缸
2. 空料带槽
3. 电磁阀
4. 接近开关
料带割刀两侧是气缸,用于通过交替运动激活刀片。两个电磁阀 (24V / 5.1 bar) 由 FCU 控制。
当悬臂移到第一个贴片位置时,料带割刀激活,其中一个气缸到达前方位置。
第一个气缸到达前面位置后,第二个气缸启动。
两个气缸同时退回
相关贴片头每完成一个贴片循环,割刀就执行一次切割
大约 15 分钟内,可以拆下料带割刀进行维修。需要设置节流时间。有关拆卸和设置的详细信息,请
参阅《维修手册》。
6 元件供应
6.5 TX 抛料板
166 技术培训 SIPLACE TX系列 10/2016

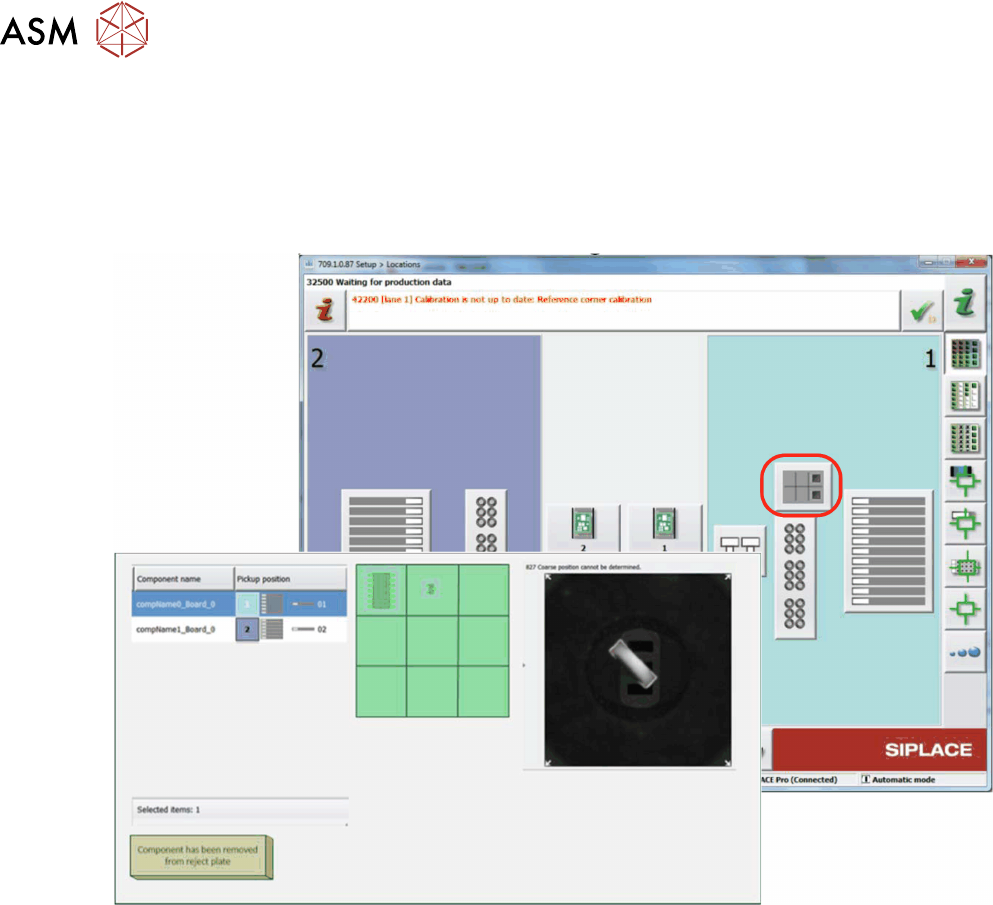

6.5 TX 抛料板
抛料板是 TX1 和 TX2 贴片机料区 1 的选装件。可将有影像问题的元件放到抛料板上(不要将其抛入
抛料盒中)。
抛料板上的被抛元件将会显示以下信息:
抛料板上元件的位置
拾取元件的位置(如果从料盘上拾取元件,则仅显示级别和吸嘴装载盘的数量,并不会显示吸
嘴装载盘中的拾取位置!)
相关影像转储
元件名称
元件形状
如已安装抛料板,则需在贴片机软件中进行配置。
需在各元件/元件形状的 SIPLACE Pro 中启用该选项。
可以通过“移除抛料板上的元件”按钮确认将元件从抛料板上移除。各元件均需确认。
