10 贴片机软件概览
10.7 维护界面
256 技术培训 SIPLACE TX系列 10/2016

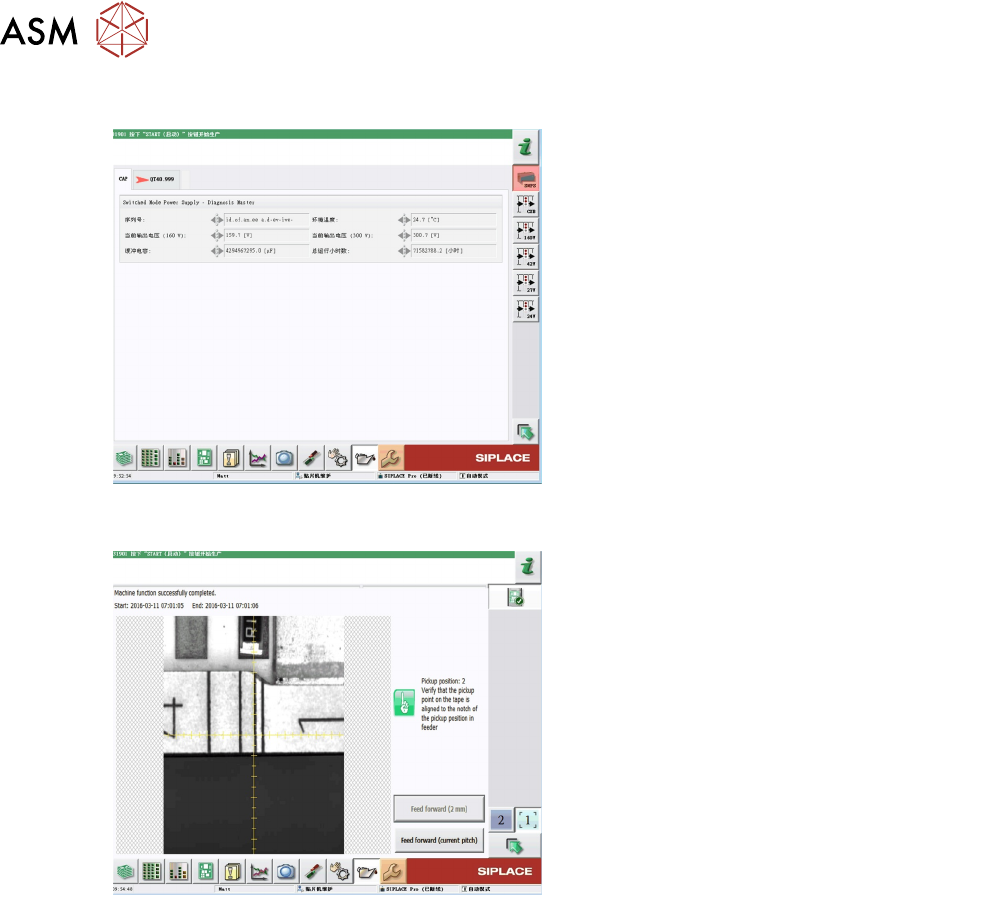

验证 - 开关电源（SMPS）
这是开关电源 (SMPS) 的普通功能，适用于配备
X 升级模块的 X 系列 S 和 SX 贴片机以及所有
TX 贴片机。
验证 - 供料器验证
此功能用于验证贴片机上供料器的拾取位置。
贴片机将对无偏移的实际拾取位置进行拍照，以
便客户清楚了解驱动系统相对于拾取位置正确与
否。
10 贴片机软件概览
10.7 维护界面
技术培训 SIPLACE TX系列 10/2016 257

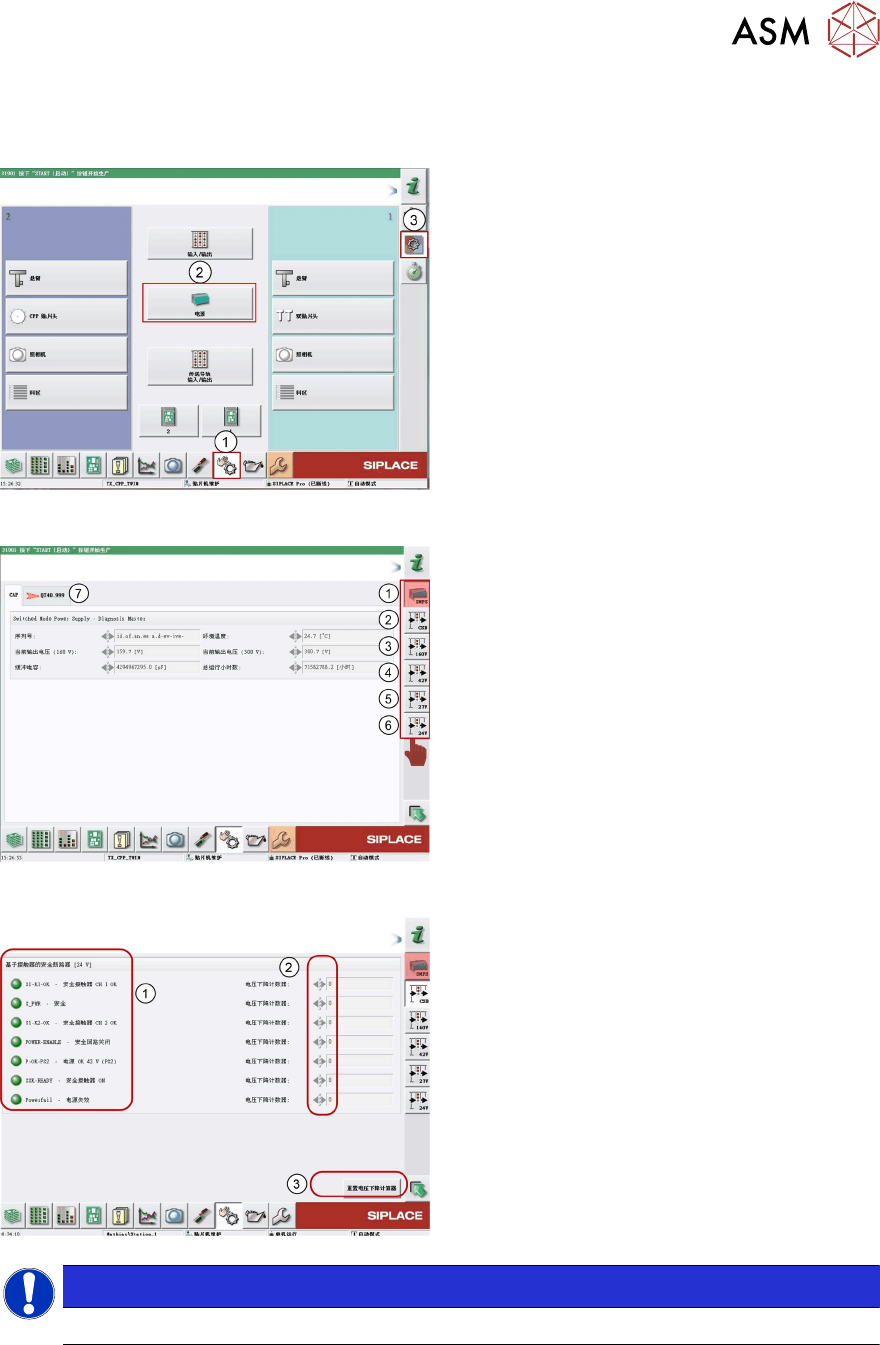

10.7.4.1 电源诊断GUI
可以按以下步骤使用诊断功能：
1. 点击维护 GUI 图标
2. 点击验证图标
3. 点击"Power supply（电源）"按钮，这时 主
菜单就会打开
以下窗口显示诊断数据主视图：
1. 来自 PS1和CAP1的主视图SMPS数据
2. CSB 显示来自安全断路器的所有安全信号
的状态
3. 160 VDC的数据
4. 42 VDC的数据
5. 28 VDC的数据
6. 24 VDC的数据
7. PS1和CAP1的数据
如果尚未按下Start（启动）按钮，那么这时没有切换电压存在，所以切换电压图标显示为红色：
1. 电压状态概览
2. 上次重置后电压降次数
3. 重置电压降计数器
提示
按下急停按钮或打开贴片机盖罩时中断的所有信号或电压将由电压降计数器计数。
10 贴片机软件概览
10.8 下载嵌入式软件 (eSW)
258 技术培训 SIPLACE TX系列 10/2016

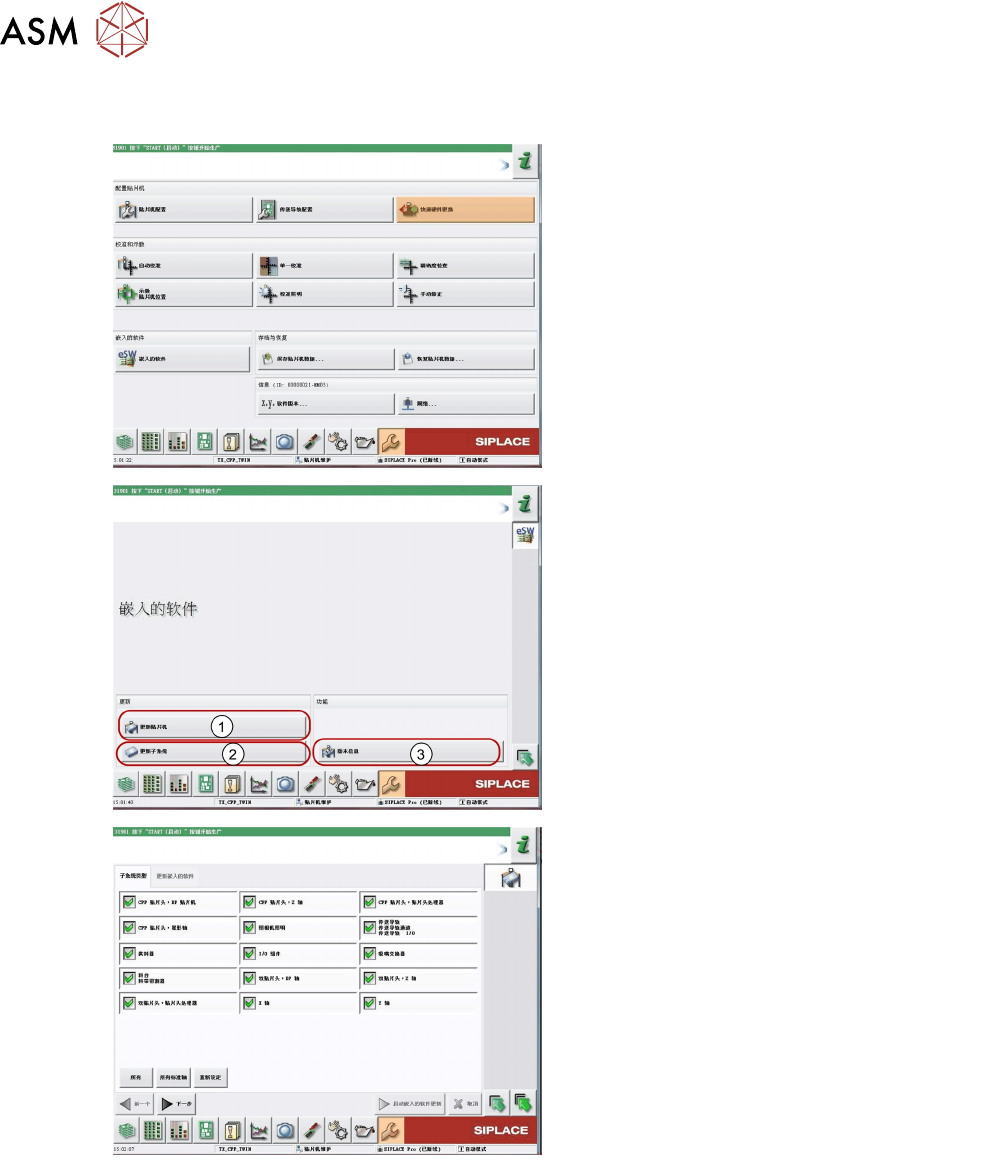

10.8 下载嵌入式软件 (eSW)
1. 嵌入式软件下载功能可通过
Machine
Service
操作级别执行。
2. 切换至
Service
菜单。
3. 选择
Embedded Software
按钮。
1. 选择
Update machine
以检查整个贴片机并
为多个子系统执行 eSW 下载。
2. 选择
Update Subsystem
以选择并检查一个
子系统，以执行 eSW 下载。
3. 选择
Version information
以查看所有子系
统、BIOS 和应用程序的版本。
1. 选择按钮，查看贴片机部件。
2. 单击
Reset
.
3. 单击
Next
以继续并查看当前所安装的版本
及可用的版本。
