8 电源
8.5 SMPS TX 各单元的功能描述
212 技术培训 SIPLACE TX系列 10/2016
8.5.2.1 电源（SMPS）– 安全指示
PS1 上灯指示
●
LED 绿色
300VDC 至 220VDC
●
LED 红色
220VDC 至 5VDC
●
LED 熄灭
低于 5VDC
警告
只有当电压降至低于 5VDC（两个 LED 灯熄灭）时，才能操作电源装置，否则可能会发生危
险！
CAP1 上灯指示
●
LED 红色
高于 5VDC
●
LED 关闭
低于 5VDC
警告
只有当电压降至低于 5VDC（LED 灯熄灭） 时，您才可以操作 CAP1 单元，否则会发生危
险！
LED 的状态并不意味着没有电压，执行维修工作前务必要测量电压。
8 电源
8.5 SMPS TX 各单元的功能描述
技术培训 SIPLACE TX系列 10/2016 213
8.5.3 CAP1 - 电容储能电池（蓄能电容器）
1. 剩余电压指示 LED（亮起 > 5V → 危险！）
2. 自电源组 PS1 的输入 DC IN 300V/160V
3. 直流电源输出 300V/160V 至 CSP
4. 诊断线缆（信息诊断 1，来自 PS1）
5. 连接到配电盘的诊断线缆 LAN
主轴制动过程中，电容器电池 CAP1 充电。主轴制动过程中能量过多就会出现这种情况（生产原
则）。
●
在“急停”状态下，仍保持通往主轴的连接 (60ms)，因此制动能量可以释放。
●
该时间延迟由 CSB 控制。
●
如果“急停/盖打开”，那么电容器电池就会保持带电。
危险
CAP1 单元 – 不得打开电容储能电池！
高压危险，小心电击！
重要：
请确保 CAP1 单元连接贴片机主接地点（MGP）。
8.5.4 电源组 PS2-PS3 和 PS4
电源组 PS2/PS3/PS4 提供干线电压 3 x 400VAC（范围 360V-440VAC），同时也可以提供 24-42V
DC。
1. 可以使用白色盖后面的电位计调整输出电
压。
2. 可以在正极+ 和负极- 之间测量输出电压。
3. 可以使用端子 L1/L2/L3 测量输入电压。
所需的输出电压为：
PS2 42VDC（+- 500mv）
PS3 28VDC（+- 200mv）
PS4 24VDC（+- 200mv）
电 压设置错误可能会导致机器出现故障。建议在更换部件后检查输出电压，而且为了避免发生损
坏，在连接输出电缆前先测量输出电压。
8 电源
8.5 SMPS TX 各单元的功能描述
214 技术培训 SIPLACE TX系列 10/2016

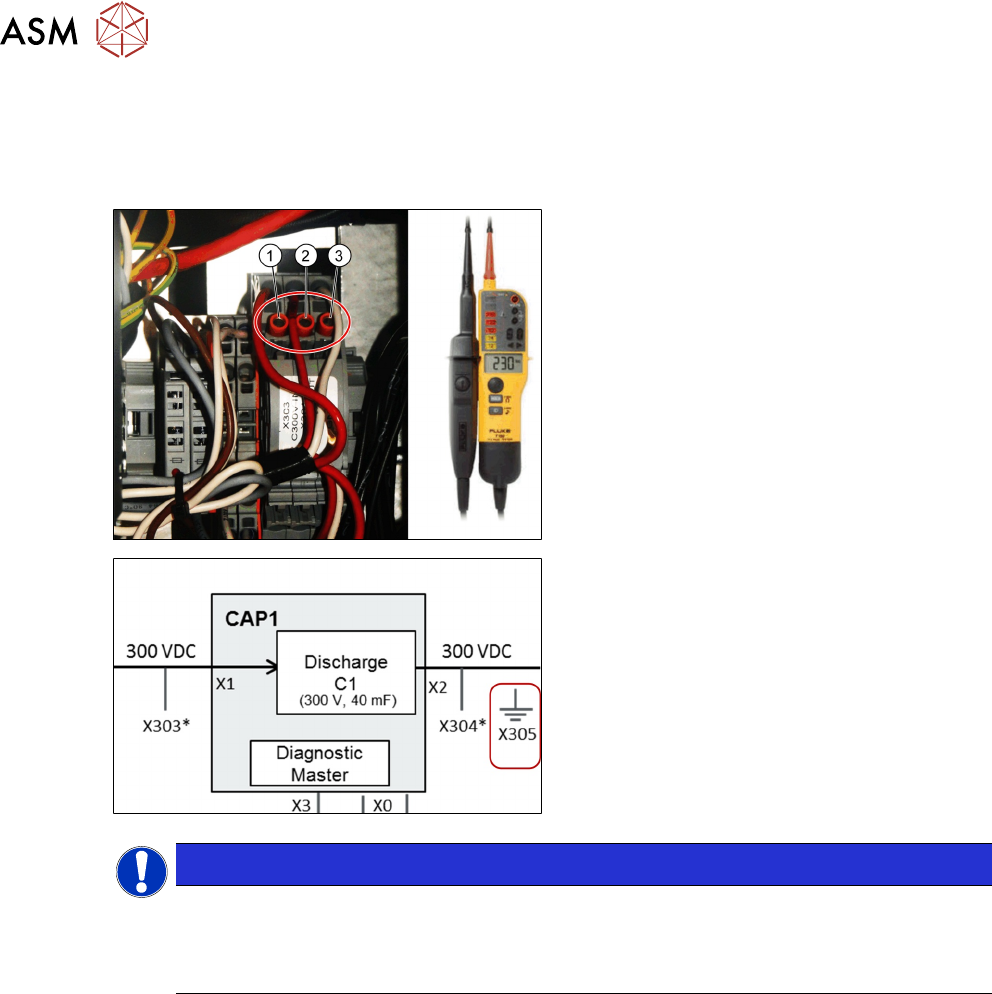

8.5.5 电源（SMPS）– 测量和测试300VDC
●
来自 PS1（输入）的 300VDC 可以在 X303 (300VDC) 和 X305（接地）之间测量。
●
来自 CAP1（输出）的 300VDC 可以在 X304（300VDC）和 X305 （接地）之间测量。
1. 测量插孔 X303
2. 测量插孔 X304
3. 测量插孔 X305
提示
测量始终以 X305（GND）为参考点！
测量应该采用适当的干线电压测试仪，因为我们操作的是 300VDC 直流电。
确保在任何情况下都不会触碰到测量设备的测量末端。
