10 贴片机软件概览
10.7 维护界面
技术培训 SIPLACE TX系列 10/2016 253
验证 - 贴片头验证
通过特定流程验证贴片头只需不到 10 分钟的时间 - 结果标绿/标红。
贴片头类型：C&P20A/M/P、C&P14、CPP 和 TH，含简要报告。
C&P20 A 脚本
前置条件：
吸嘴 1069 和 1235 校准吸嘴
BE 传感器电压和 Z 轴高度
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
C&P20 P 脚本
前置条件：
吸嘴 4069 和 4235 校准部件
ZDS 传感器值
空气和真空，带贴片头传感器
吸嘴弹簧
保持回路（密封吸嘴）
Z轴移动
CPP 脚本
前置条件：
吸嘴 2069 和 2057 校准部件
BE 传感器电压和 Z 轴高度
Dp /Z 定位
保持回路（密封吸嘴）
吸嘴弹簧
Z轴移动
空气和真空，带贴片头传感器
TH 脚本
前置条件：
吸嘴校准部件
DP 定位时间
行程距离 z
定位时间 z
空气真空
持续运行 2N
10 贴片机软件概览
10.7 维护界面
254 技术培训 SIPLACE TX系列 10/2016
验证 - 相机验证
相机验证是 FCCS 工具的功能，可生成报告并对
相机进行验证和调整。
贴片生产线功能，如果未选择任何相机，贴片机
将会通过生产线将 FCCS 工具发送到已选择相机
的贴片机上。
验证 - 相机连接
此功能可检查影像计算机、影像界面、影像贴片
头接口和所连接相机之间的连接和通信情况
（PCB 相机、元件相机和固定式相机）。
验证 - 传送导轨验证
PCB 相机可通过这项功能，检查传送导轨的平行
度以及贴片区内各导轨的外边缘。
10 贴片机软件概览
10.7 维护界面
技术培训 SIPLACE TX系列 10/2016 255

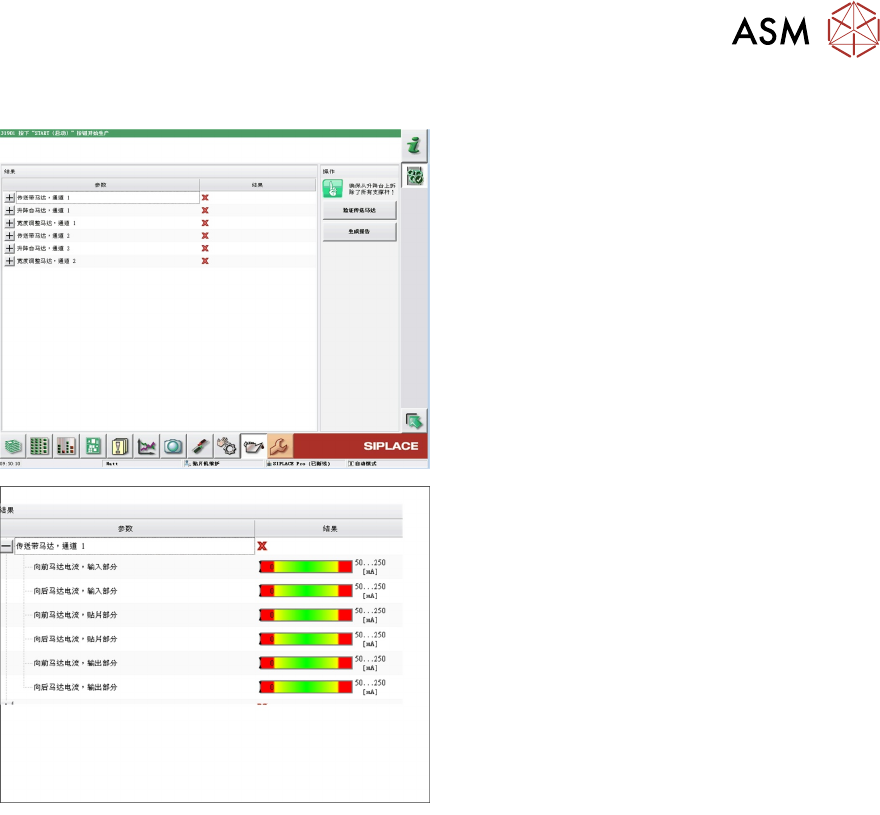

验证 - 传送导轨电机验证
此功能可根据电流和界定阈值验证传板电机。
报告示例/摘录。
