11 JTF-ML
11.3 JTF（JEDEC 料盘供料器） - 操作
技术培训 SIPLACE TX系列 10/2016 265
11.3 JTF（JEDEC 料盘供料器） - 操作

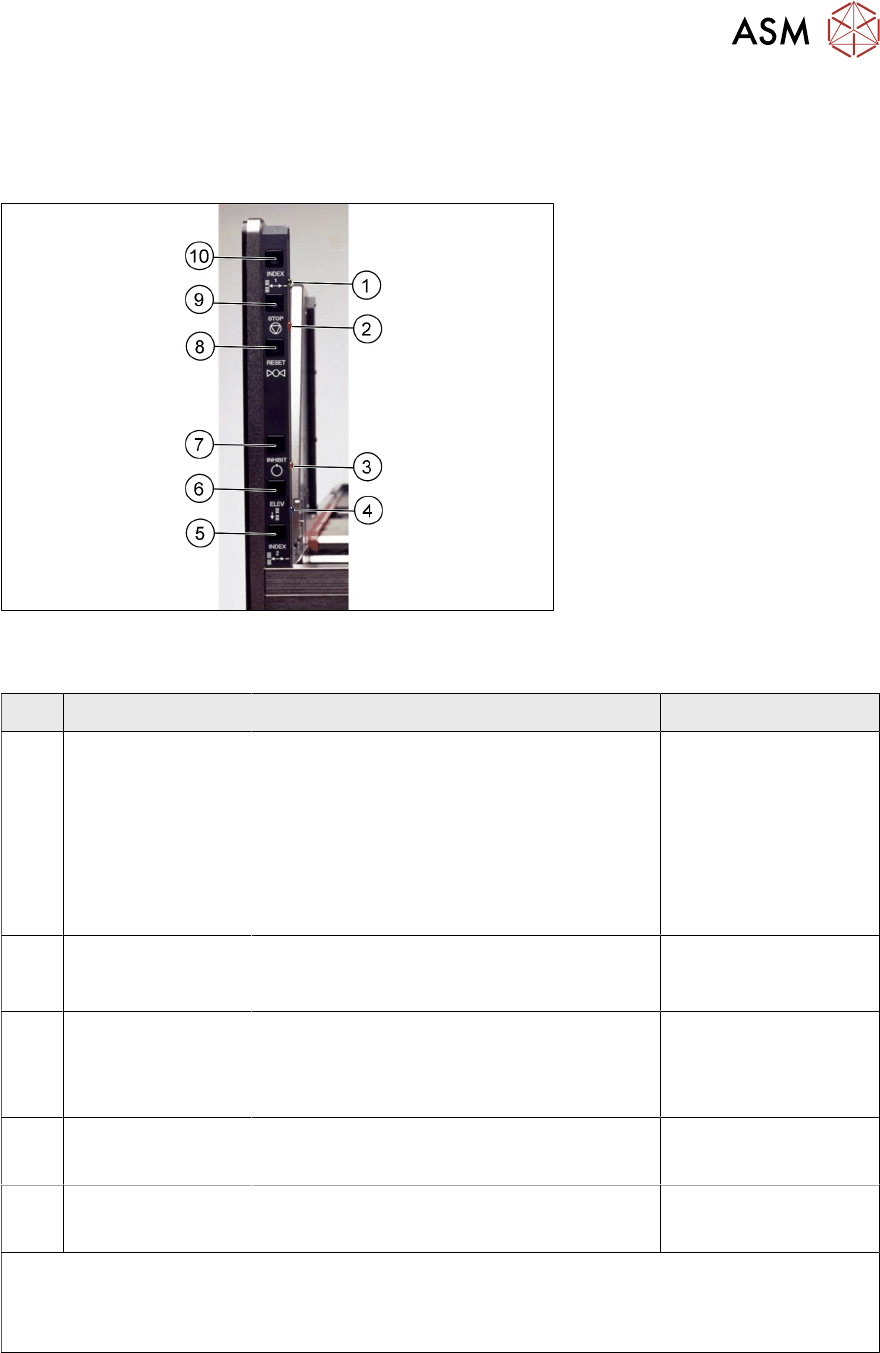

11.3.1 概览
1. 绿色 LED 灯
2. 红色 LED 灯
3. 黄色 LED 灯
4. 蓝色 LED 灯
5. 索引2
6. “Elevator”（升降）按钮
7. “Inhibit（抑制）”按钮
8. “Reset（重置）”按钮
9. “Stop（停止）”按钮
10. 索引1
11.3.2 按钮描述
编号 项目 描述 注释
1 索引1和索引2
●
“Index 1”和“Index 2”按钮（同时）触发
料盘交换。将显示顺序中的下一个料
盘。
●
交换最后一个料盘后，料箱向下移动并
等待。
●
打开再关闭安全门以继续。
在生产模式下处于非活
动状态。
2 “Stop（停止）”按钮
●
“Stop”按钮可以立即停止供气和电机。
●
这时会向主机发送一个信号。
生产模式下处于活动状
态。
3 “Reset（重置）”按
钮
●
在停止或错误状况下，按“Reset”按钮可
以重置供料器。
●
这时会向主机发送一个信号。
生产模式下处于活动状
态。
4 “Inhibit（抑制）”按
钮
●
抑制供料器从主机接收料盘交换命令，
再按一下，即可关闭抑制状态。
生产模式下处于活动状
态。
5 升降轴下降
●
启用后可以在操作过程中更换单个料
盘，不影响正常生产。
生产模式下处于非活动
状态
连续运行
断开JTF的电源线，一直按下抑制（4）按钮，连接电源线数秒钟后松开按钮，JTF将会连续运行，
直到按下停止（2）按钮或断开电缆。
11 JTF-ML
11.4 JTF（JEDEC 料盘供料器） - 电源和通信
266 技术培训 SIPLACE TX系列 10/2016
11.3.3 LED指示
编号 项目/状态 描述
7 绿色LED
- 准备就绪
亮起 指示料盘成功到达拾取位置。这时会向主机发送一个信号。料盘离
开拾取位置后，LED就会熄灭。
熄灭 未准备好捡拾元件，或者正在进行料盘更换。
8 橙色LED
-停止/错误
亮起 停止状态，按下Stop（停止）按钮后
闪烁 错误状态。料盘交换过程中，发生故障。闪烁模式告诉错误代码。
然后向信号发送一个信号。检查RS232 错误代码。
熄灭 正常操作。
9 黄色LED
-抑制
亮起 黄色LED表示抑制，向主机发送一个信号。此时，供料器不接受料
盘更换。
熄灭 正常操作。
10 蓝色LED
-满/空
亮起 在吸嘴装载盘中手动索引最后一个料盘（槽号最大）后，蓝色LED
变亮。
熄灭 它表示“空”，升降轴下降。打开/关闭门可重置该状态。

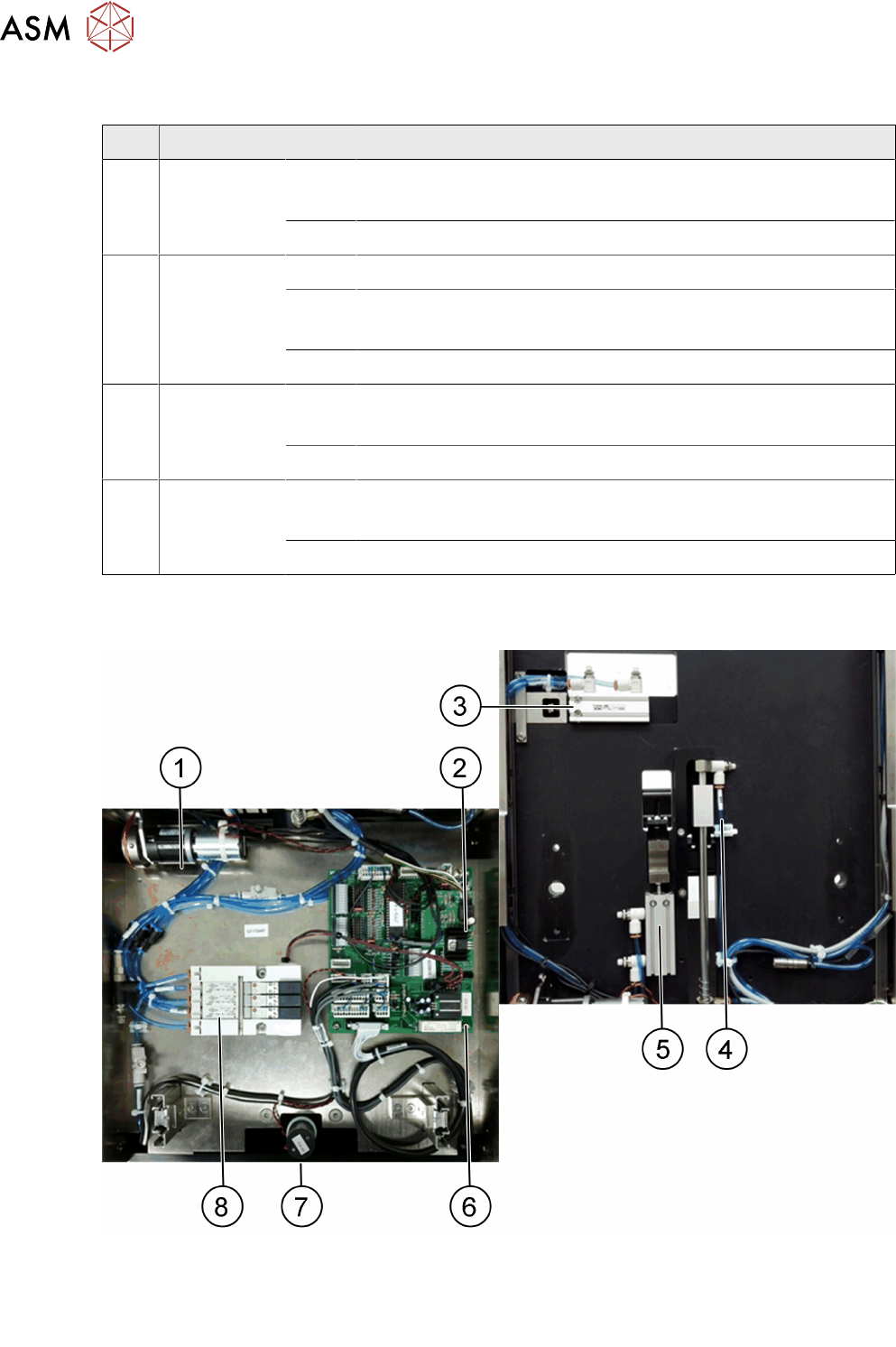

11.4 JTF（JEDEC 料盘供料器） - 电源和通信
1. 供料电机 5. 夹紧气缸Y
2. 供电电缆插头 6. 控制板
3. 夹紧气缸X 7. 电机（升降轴）
4. 料盘推杆气缸 8. 空气分配器
11 JTF-ML
11.5 JTF（JEDEC 料盘供料器）- 调整
技术培训 SIPLACE TX系列 10/2016 267
控制板 LED 状态
所有传感器和按钮状态均由控制板 PCB 上的 LED 显示，便于确定供料器的错误。
位置 传感器的功能
U1-3 前进减速传感器
U1-4 末端停止
U1-5 料盘位置
U1-6 “Reset（重置）”按钮
U1-7 “Reset（重置）”按钮
U1-8 零
U6-1 “Inhibit（抑制）”按钮
U6-2 升降轴下降按钮
U6-4 升降轴止动，末端止动传感器
U6-5 后退减速传感器
U6-6 升降轴高位末端
U6-7 升降轴低位末端
U6-8 门打开
U6-9 索引1和索引2
11.5 JTF（JEDEC 料盘供料器）- 调整
“传送导轨减速”传感器会在料盘到达传送导轨末端时，使料盘停止，从而防止其突然停止。（突然停
止会导致元器件弹出料盘。）
传感器位于传送导轨末端附近，当料盘的前端通过传感器时，传送导轨将转换为低速运行。
该速度可通过下图所示的电位计进行调整，待其返回到供料器后，料盘将通过第二个传感器。这样
即可在到达供料器基座前降低料盘的速度。
可使用电位器来调整供料器被切换到慢速 模式之前的等待时间, 如下图所示。
1. 电位计延时：
顺时针返回减速传感器
。调节传送导轨减速延时，使料盘可以更快
速地抵达后部。
2. 电位计延迟：
顺时针前进减速传感器。
调节传送导轨减速延时，这样料盘可以更快
速地抵达前部。
如果旋转电位器时用力过大，则致其剥落，从而
导致它无法再正常工作。这种情况需要更换整个
控制板。为了避免这个问题，调整电位器时一定
要格外小心。
有关传送导轨装置的设置与调整的详细信息，请参阅《维修手册》。
