7 传送导轨系统 7.5 部件更换/设置/校准 188 技术培训 SIPLACE TX系列 10/2016 5. 单击 Decrease 或 Increase 以使传送导轨宽 度匹配当前值。 5a. 输入实际测量所得的传送导轨宽度。 单击 OK 。 5b. 或者，输入基板宽度 值 （键入当前 PCB 宽 度）。 6. 单击 Save machine data for conveyor 。
7 传送导轨系统
7.5 部件更换/设置/校准
技术培训 SIPLACE TX系列 10/2016 187
7.5.2.2 校准电机（升降）/检查电机电流（升降/传板/宽度）
轨道电机的检查和校正菜单
1. 以
Machine Service
级别登录。
2. 选择
Calibration
菜单。
3. 选择传送导轨配置。
4. 选择需要校准的电机。

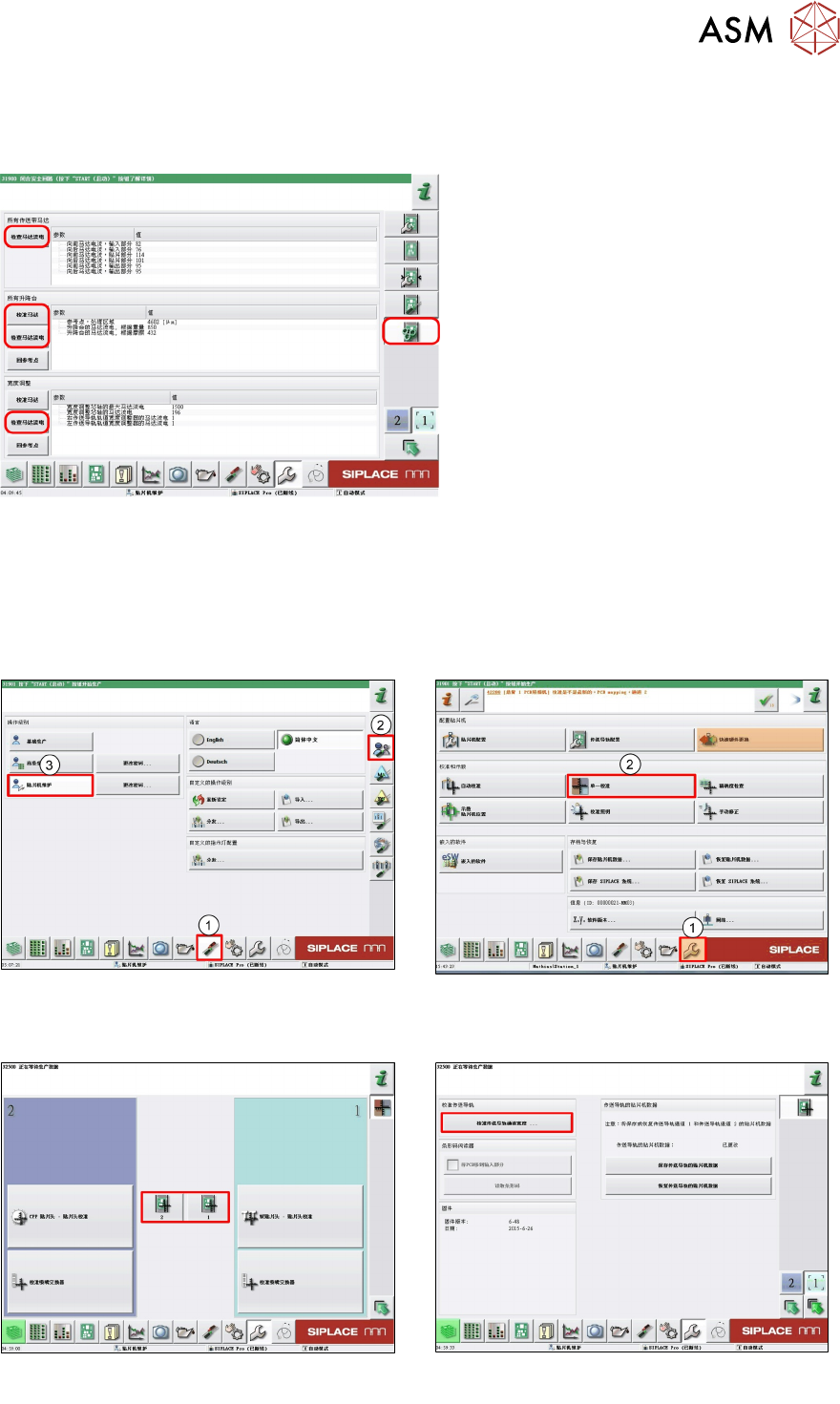

7.5.2.3 校准传送导轨宽度
1. 以
Machine Service
(1-3) 级别登录。 2. 单击
Calibration
(1)。
选择
Single calibration
(2)。
3. 单击
Required conveyor
。 4. 单击
Calibrate conveyor width….
7 传送导轨系统
7.5 部件更换/设置/校准
188 技术培训 SIPLACE TX系列 10/2016

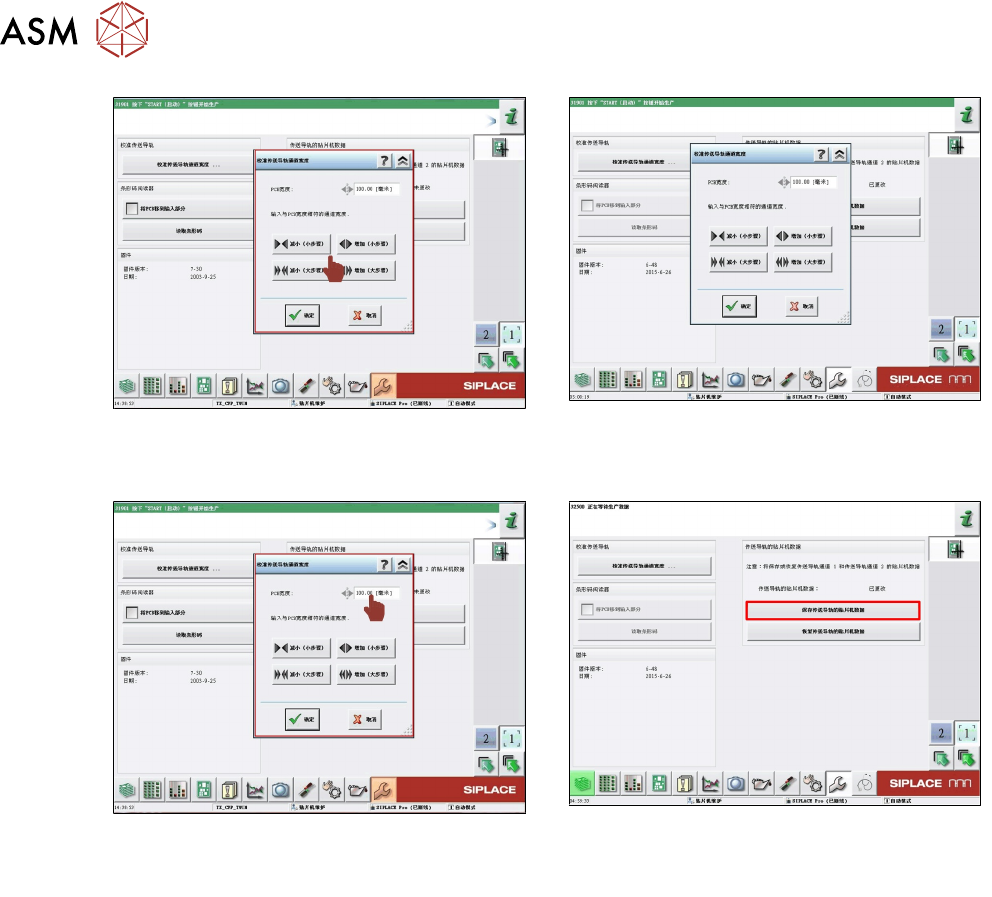

5. 单击
Decrease
或
Increase
以使传送导轨宽
度匹配当前值。
5a. 输入实际测量所得的传送导轨宽度。
单击
OK
。
5b. 或者，输入基板宽度
值
（键入当前 PCB 宽
度）。
6. 单击
Save machine data for conveyor
。
7 传送导轨系统
7.5 部件更换/设置/校准
技术培训 SIPLACE TX系列 10/2016 189
7.5.2.4 板参考角
1. 以
Machine service
(1-3) 级别登录。 2. 单击
Calibration
(1)。
单击
Automatic calibration
(2)。
3. 选择
Board reference corner
(1)。
单击
Next
(2)。
4. 选择
Conveyor
(1)。
单击
Start
(2)。
5. 单击
Accept
以保存数据并关闭。
