8 电源
8.5 SMPS TX 各单元的功能描述
技术培训 SIPLACE TX系列 10/2016 211
8.5 SMPS TX 各单元的功能描述
8.5.1 主开关
TX 使用的主开关和带组合制动块的电机保护开关结合成一体。
已核准认定为主电路断路器、主开关和保护开关。
保护开关的触发电流不需要设置,然而根据使用情况,有2种不同类型的电机开关。
标准:主断路器 3~380-415V: 03125553-(6.3A)
低电压国家:主断路器 3RV27 3 孔 03138992-(12.5A, UL489)

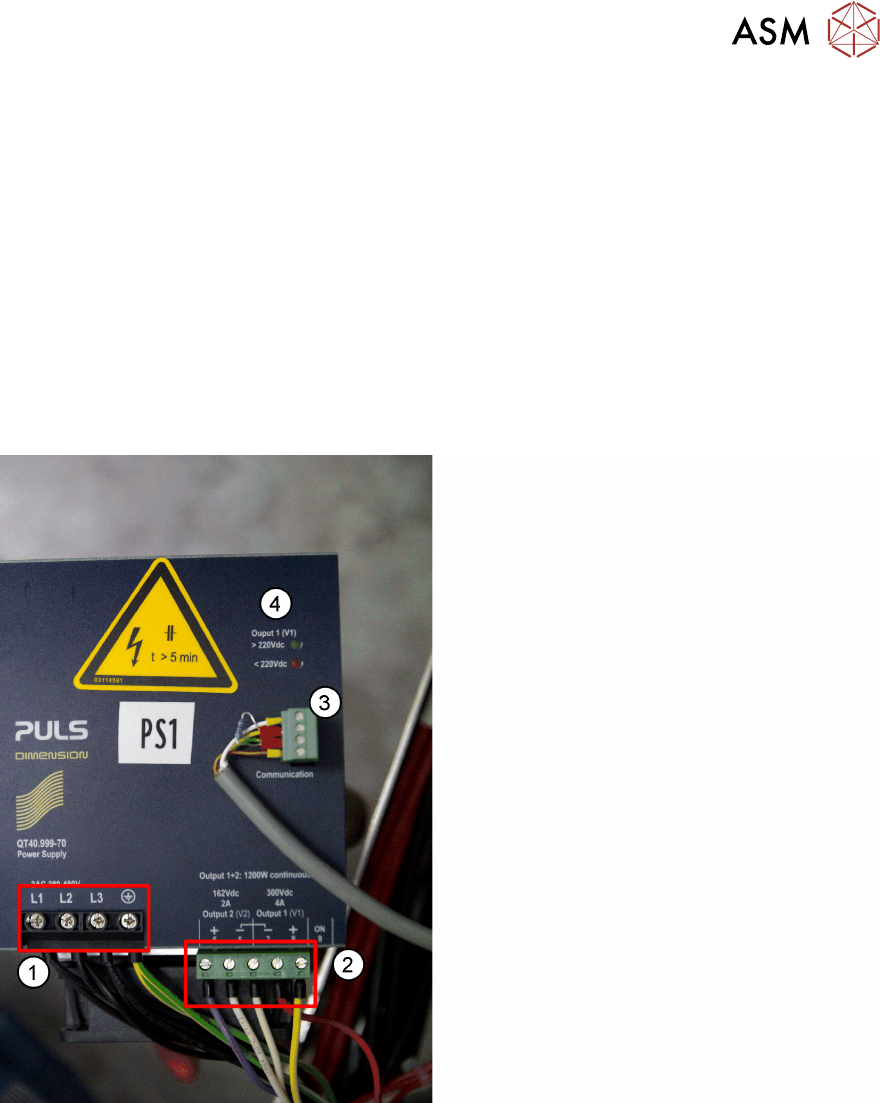

8.5.2 电源组 PS1-(330 VDC/160 VDC)
1. 输入连接,三相,交流
2. 输出 300 VDC/160 VDC
3. 诊断接头
4. 剩余电压指示 LED
300VDC 电压用于主轴驱动装置。由于电流峰值高,所以该电压需要在输出端缓冲。
300VDC 电压缓冲通过 CAP1 储能电池来实现。
预充/放电板 A2 上的预充/放电控制功能用于让储能电池以受控的方式为主轴释放能量(加速过
程中)和吸收能量(制动过程中)。
160VDC 电压用于贴片头轴。同样,因为高电流峰值,需要在输出端缓冲。
160VDC 电压的备份储存发生在预充/放 电板 -A2 上(在电容器的帮助下)。
8 电源
8.5 SMPS TX 各单元的功能描述
212 技术培训 SIPLACE TX系列 10/2016

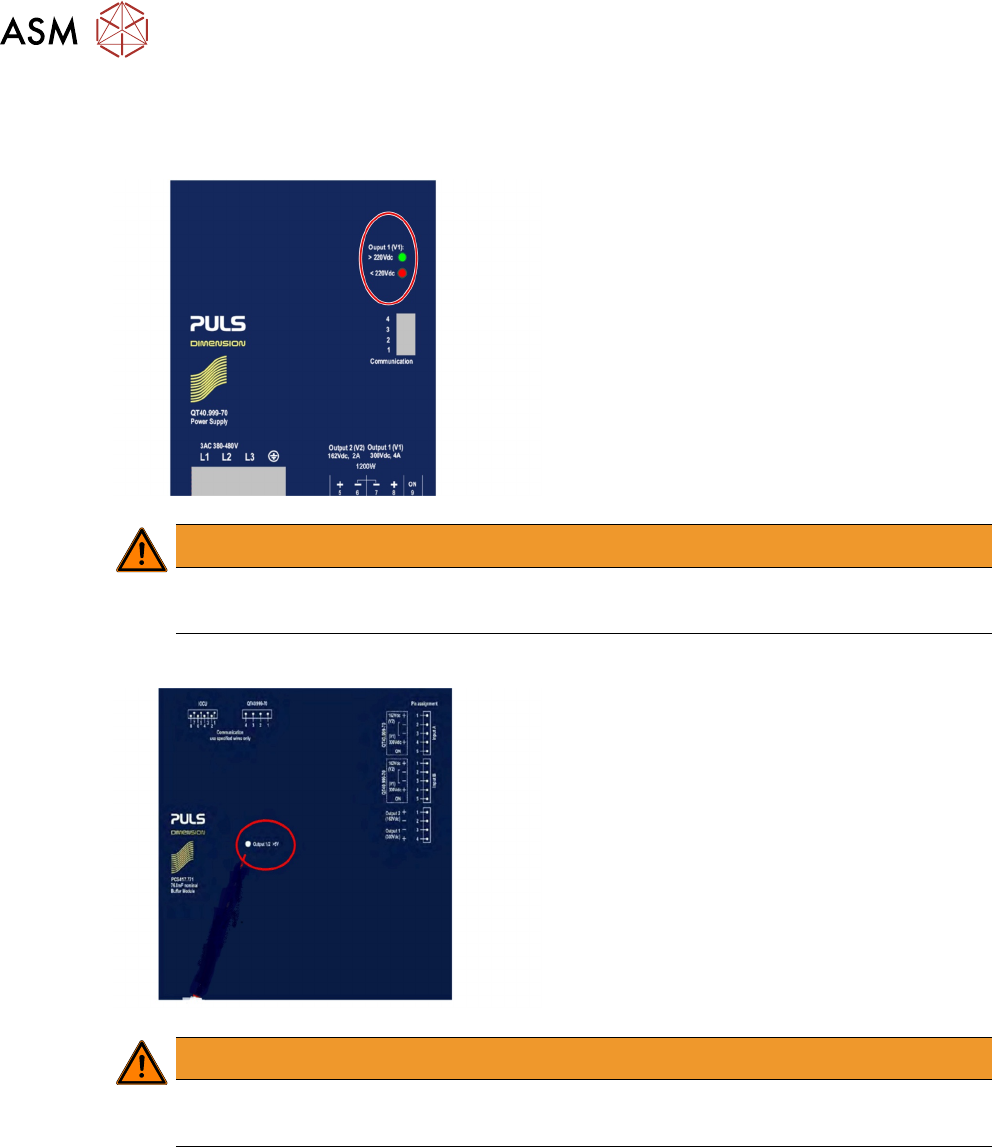

8.5.2.1 电源(SMPS)– 安全指示
PS1 上灯指示
LED 绿色
300VDC 至 220VDC
LED 红色
220VDC 至 5VDC
LED 熄灭
低于 5VDC
警告
只有当电压降至低于 5VDC(两个 LED 灯熄灭)时,才能操作电源装置,否则可能会发生危
险!
CAP1 上灯指示
LED 红色
高于 5VDC
LED 关闭
低于 5VDC
警告
只有当电压降至低于 5VDC(LED 灯熄灭) 时,您才可以操作 CAP1 单元,否则会发生危
险!
LED 的状态并不意味着没有电压,执行维修工作前务必要测量电压。
8 电源
8.5 SMPS TX 各单元的功能描述
技术培训 SIPLACE TX系列 10/2016 213

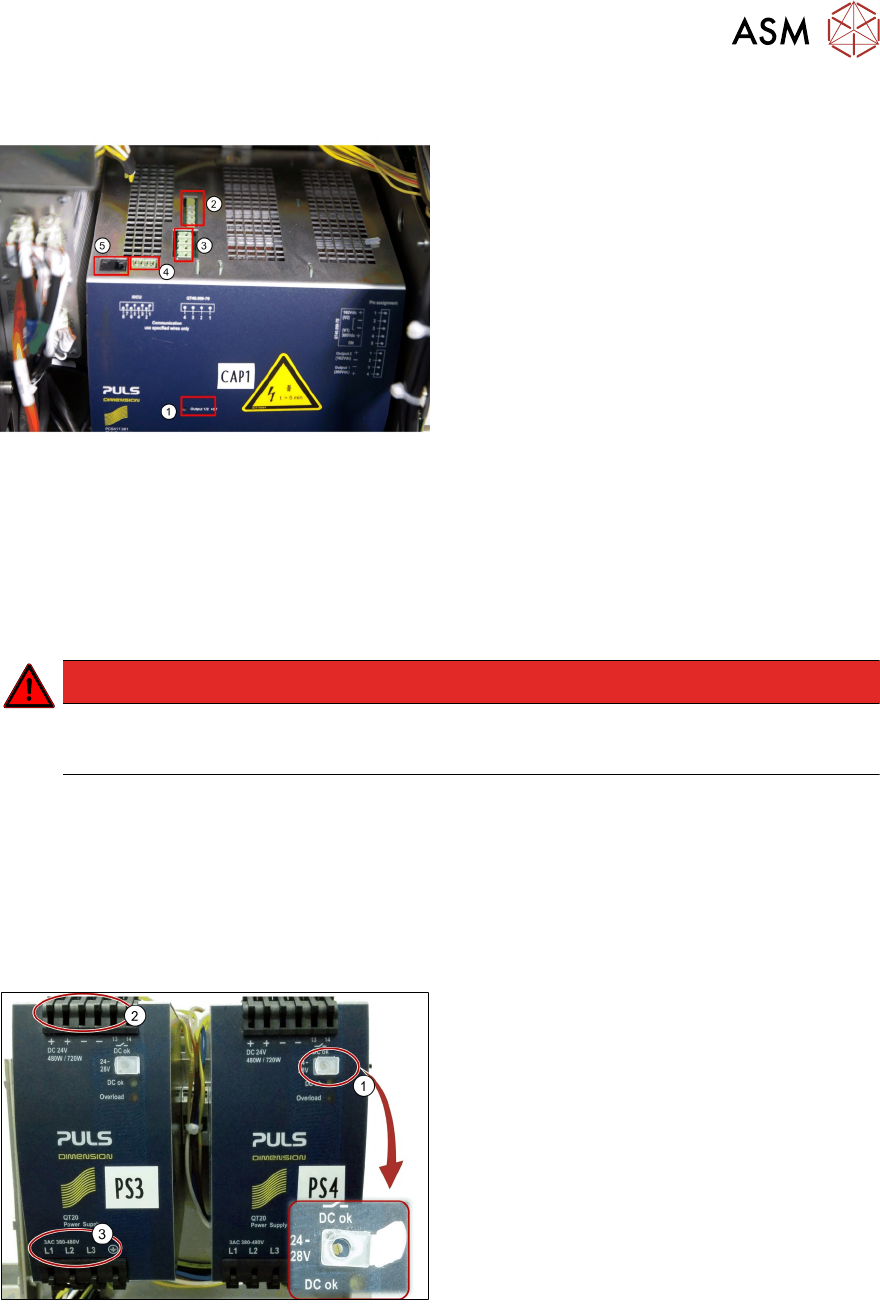

8.5.3 CAP1 - 电容储能电池(蓄能电容器)
1. 剩余电压指示 LED(亮起 > 5V → 危险!)
2. 自电源组 PS1 的输入 DC IN 300V/160V
3. 直流电源输出 300V/160V 至 CSP
4. 诊断线缆(信息诊断 1,来自 PS1)
5. 连接到配电盘的诊断线缆 LAN
主轴制动过程中,电容器电池 CAP1 充电。主轴制动过程中能量过多就会出现这种情况(生产原
则)。
在“急停”状态下,仍保持通往主轴的连接 (60ms),因此制动能量可以释放。
该时间延迟由 CSB 控制。
如果“急停/盖打开”,那么电容器电池就会保持带电。
危险
CAP1 单元 – 不得打开电容储能电池!
高压危险,小心电击!
重要:
请确保 CAP1 单元连接贴片机主接地点(MGP)。
8.5.4 电源组 PS2-PS3 和 PS4
电源组 PS2/PS3/PS4 提供干线电压 3 x 400VAC(范围 360V-440VAC),同时也可以提供 24-42V
DC。
1. 可以使用白色盖后面的电位计调整输出电
压。
2. 可以在正极+ 和负极- 之间测量输出电压。
3. 可以使用端子 L1/L2/L3 测量输入电压。
所需的输出电压为:
PS2 42VDC(+- 500mv)
PS3 28VDC(+- 200mv)
PS4 24VDC(+- 200mv)
电 压设置错误可能会导致机器出现故障。建议在更换部件后检查输出电压,而且为了避免发生损
坏,在连接输出电缆前先测量输出电压。
