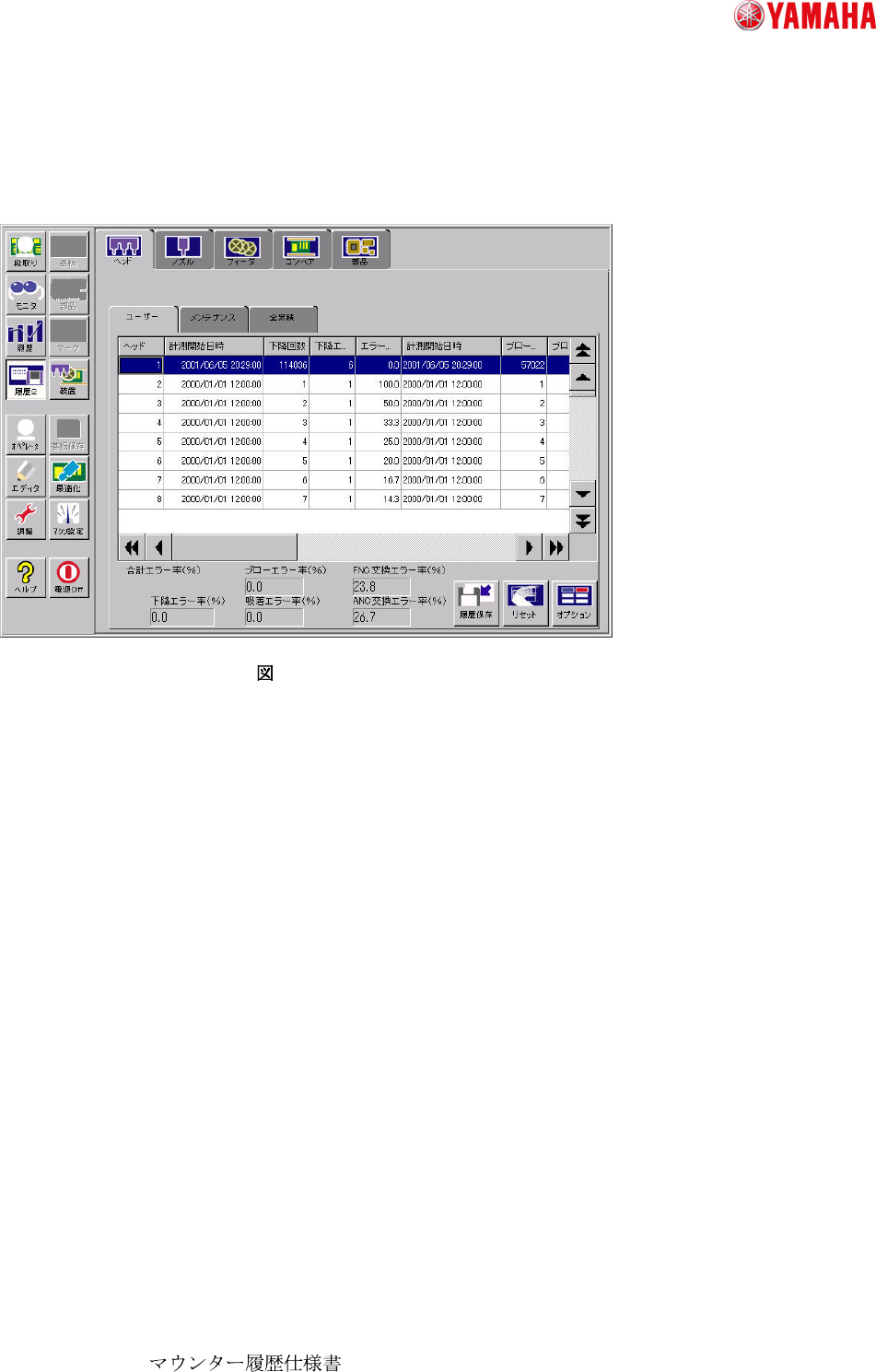

・ヘッド ヘッド別の吸着率、ノズル交換エラー率などデータ
・ノズル ノズル別の吸着率などのデータ
・コンベア 搬送エラーの回数などのデータ
・フィーダー セット番号別の吸着エラー回数などのデータ
・部品 部品名毎の吸着エラー回数などのデータ
・フィーダーID フィーダーID 毎の吸着エラー回数などのデータ
履歴１のデータ内では、実装機ラインでよく利用されておりますロット名として基板データ名を、ま
たロット ID として基板データのコメントに記される内容を利用しております。
※注意）履歴２のヘッド、ノズル、コンベア、フィーダー、フィーダーID の５つの履歴については３
種類のカウンタを設け、お客様が任意にリセット可能なユーザーと、メンテナンス用及び全累積のデ
ータが用意されております。部品履歴については現在の生産基板についてのカウントのほか、過去の
累積データについて表示します。
ヤマハ発動機株式会社
IM 事業部 マウンター技術部
ソフト開発グループ
MDOC-SOFT50011
H015931_TT6094. .doc 8 / 58
3. 実装
実装実装
実装ステージ
ステージステージ
ステージ別履歴対応
別履歴対応別履歴対応
別履歴対応について
についてについて
について
YG300 より前の機種の履歴計測機構は、シングルテーブルマシンを計測するための機構がベースとなっ
ており、実装・マーク認識といった時間はテーブル別に計測しましたが、搬送・待機時間などテーブ
ル単位に分割出来ない時間は、マシン全体の状態から一意に決定し、その時間として計測する仕様に
なっていました。シングルステージの場合はこの方式で時間の抜けなく、搬送・待機時間を計測する
ことが可能でしたが、実装ステージが増えるにつれ、非同期に各ステージが動作するために、マシン
の状態を一意に決めることが困難となり、搬送・待機時間の定義が難しくなりました。
このため YG300 以降のマシンでは複数の実装ステージまとめて計測・出力することを改め、各実装ス
テージをそれぞれ独立して計測・出力するように変更することになりました。
4. 実装
実装実装
実装ステージ
ステージステージ
ステージ別履歴対応
別履歴対応別履歴対応
別履歴対応における
におけるにおける
における履歴
履歴履歴
履歴フォーマット
フォーマットフォーマット
フォーマットの
のの
の変更
変更変更
変更について
についてについて
について
実装ステージ別履歴では、生産ログ、ロットログにおいて変更が行われています。
生産ログ、ロットログの両方において、実装ステージ単位でログを出力します。
従来履歴のロットログに相当するものとして、マシン全体の状態を示したマシンロットログを１レコ
ード出力します。出力先は、以下の通りです。
・ステージ別生産ログ・・・実装ステージ単位で基板 1 枚ごとのに１レコード出力（PcｂLog.cｓｖに出力）
・ステージ別ロットログ・・・実装ステージ単位でロットの終了時に１レコード出力（LotLog.cｓｖに出力）
・マシン全体ロットログ・・・マシン全体でロットの終了時に１レコード出力（LotLog.cｓｖに出力）
以下に実際の出力例を示します。

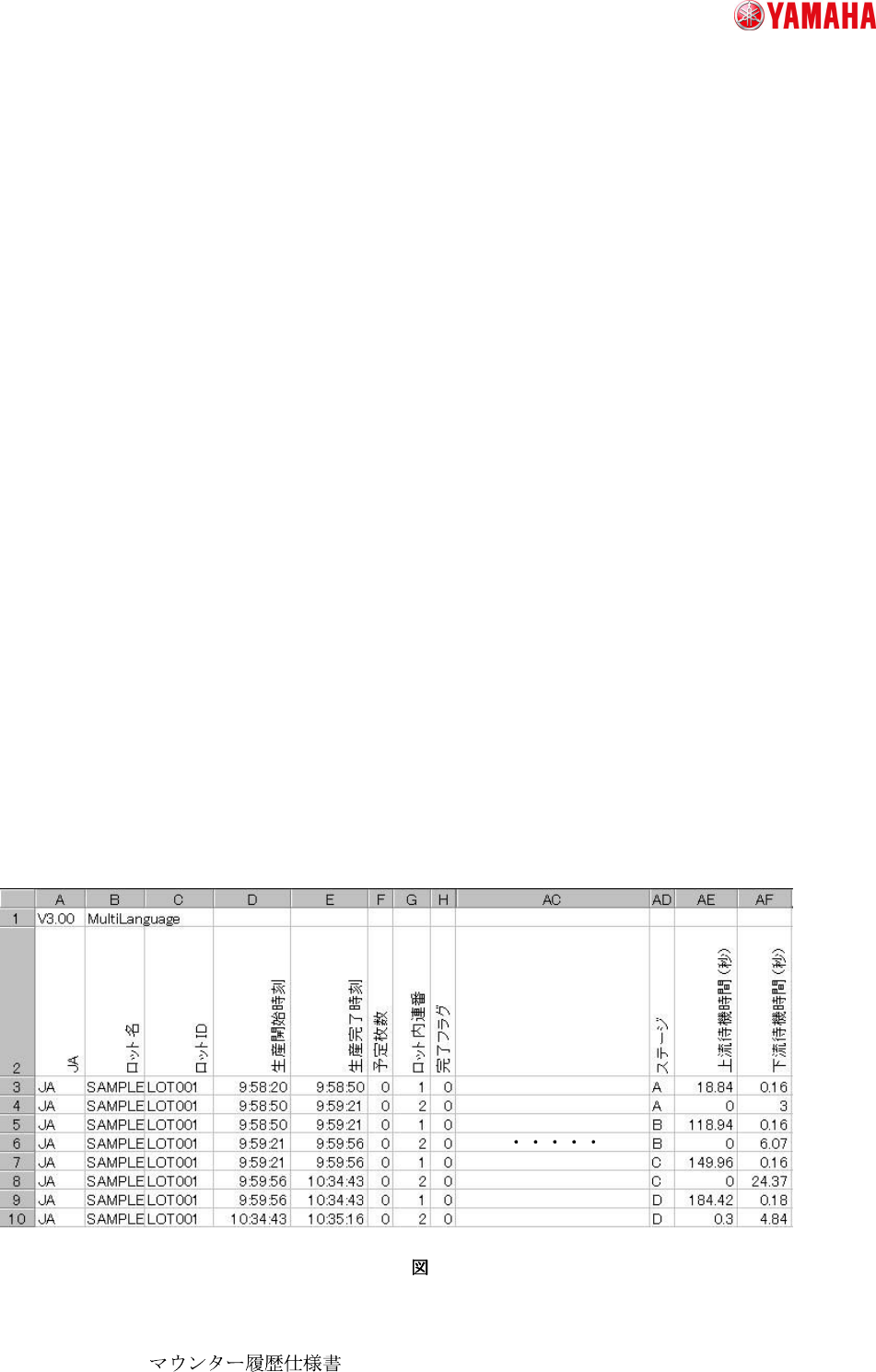

●生産ログの例（YG300 において、基板を 2 枚連続で生産した場合）
4
44
4-
--
-1
11
1
ヤマハ発動機株式会社
IM 事業部 マウンター技術部
ソフト開発グループ
MDOC-SOFT50011
H015931_TT6094. .doc 9 / 58
A ステージから D ステージまで順番に、各実装ステージ単位で生産ログが出力される。

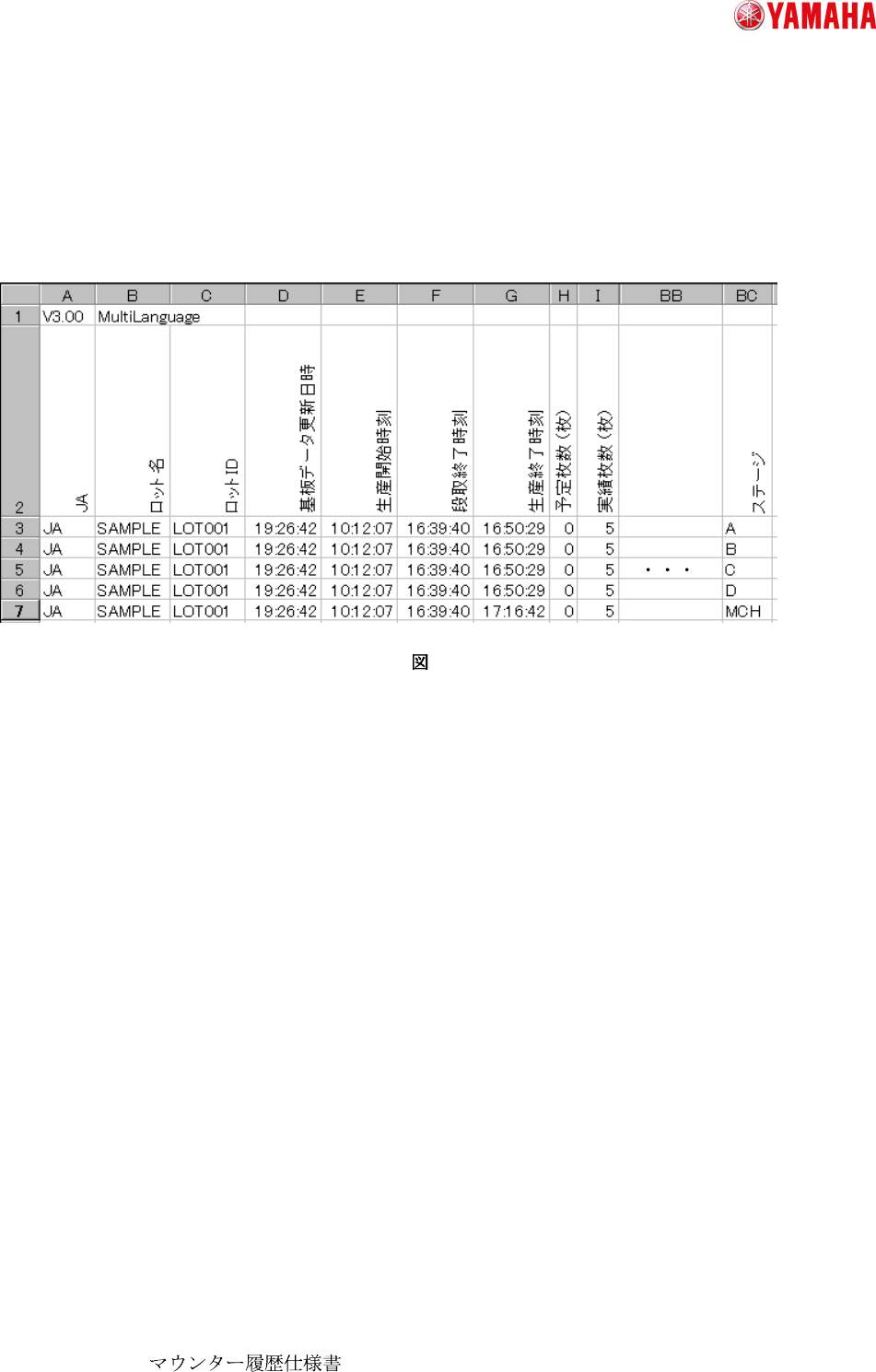

●ロットログの例
4
44
4-
--
-2
22
2
各実装ステージ単位（A～D）と、マシン全体（MCH）で１レコードずつロットログを出力します。
