ヤマハ発動機株式会社 IM 事業部マウンター技術部 ソフト開発グループ MDOC-SOFT 50011 H015931 _TT6094. .doc 9 / 58     A ステージから D ステージまで順番に、各実装ステージ単位で生産ログが出力される。  ●ロットログの例 4 4 4 4 - - - -2 2 2 2     各実装ステージ単位（A ～D）と、マシン全体（MCH ）で１…

ヤマハ発動機株式会社

IM 事業部マウンター技術部

ソフト開発グループ

MDOC-SOFT50011

H015931_TT6094. .doc 8 / 58



3. 実装

実装実装

実装ステージ

ステージステージ

ステージ別履歴対応

別履歴対応別履歴対応

別履歴対応について

についてについて

について

YG300 より前の機種の履歴計測機構は、シングルテーブルマシンを計測するための機構がベースとなっ

ており、実装・マーク認識といった時間はテーブル別に計測しましたが、搬送・待機時間などテーブ

ル単位に分割出来ない時間は、マシン全体の状態から一意に決定し、その時間として計測する仕様に

なっていました。シングルステージの場合はこの方式で時間の抜けなく、搬送・待機時間を計測する

ことが可能でしたが、実装ステージが増えるにつれ、非同期に各ステージが動作するために、マシン

の状態を一意に決めることが困難となり、搬送・待機時間の定義が難しくなりました。

このため YG300 以降のマシンでは複数の実装ステージまとめて計測・出力することを改め、各実装ス

テージをそれぞれ独立して計測・出力するように変更することになりました。



4. 実装

実装実装

実装ステージ

ステージステージ

ステージ別履歴対応

別履歴対応別履歴対応

別履歴対応における

におけるにおける

における履歴

履歴履歴

履歴フォーマット

フォーマットフォーマット

フォーマットの

のの

の変更

変更変更

変更について

についてについて

について

実装ステージ別履歴では、生産ログ、ロットログにおいて変更が行われています。

生産ログ、ロットログの両方において、実装ステージ単位でログを出力します。

従来履歴のロットログに相当するものとして、マシン全体の状態を示したマシンロットログを１レコ

ード出力します。出力先は、以下の通りです。

・ステージ別生産ログ・・・実装ステージ単位で基板 1 枚ごとのに１レコード出力（PcｂLog.cｓｖに出力）

・ステージ別ロットログ・・・実装ステージ単位でロットの終了時に１レコード出力（LotLog.cｓｖに出力）

・マシン全体ロットログ・・・マシン全体でロットの終了時に１レコード出力（LotLog.cｓｖに出力）

以下に実際の出力例を示します。



●生産ログの例（YG300 において、基板を 2 枚連続で生産した場合）

-1

ヤマハ発動機株式会社

IM 事業部マウンター技術部

ソフト開発グループ

MDOC-SOFT50011

H015931_TT6094. .doc 9 / 58







A ステージから D ステージまで順番に、各実装ステージ単位で生産ログが出力される。

●ロットログの例

-2

2





各実装ステージ単位（A～D）と、マシン全体（MCH）で１レコードずつロットログを出力します。



ヤマハ発動機株式会社

IM 事業部マウンター技術部

ソフト開発グループ

MDOC-SOFT50011

H015931_TT6094. .doc 10 / 58



5. ログ

ログログ

ログ（

（（

（履歴

履歴履歴

履歴１

１１

１）

））

）

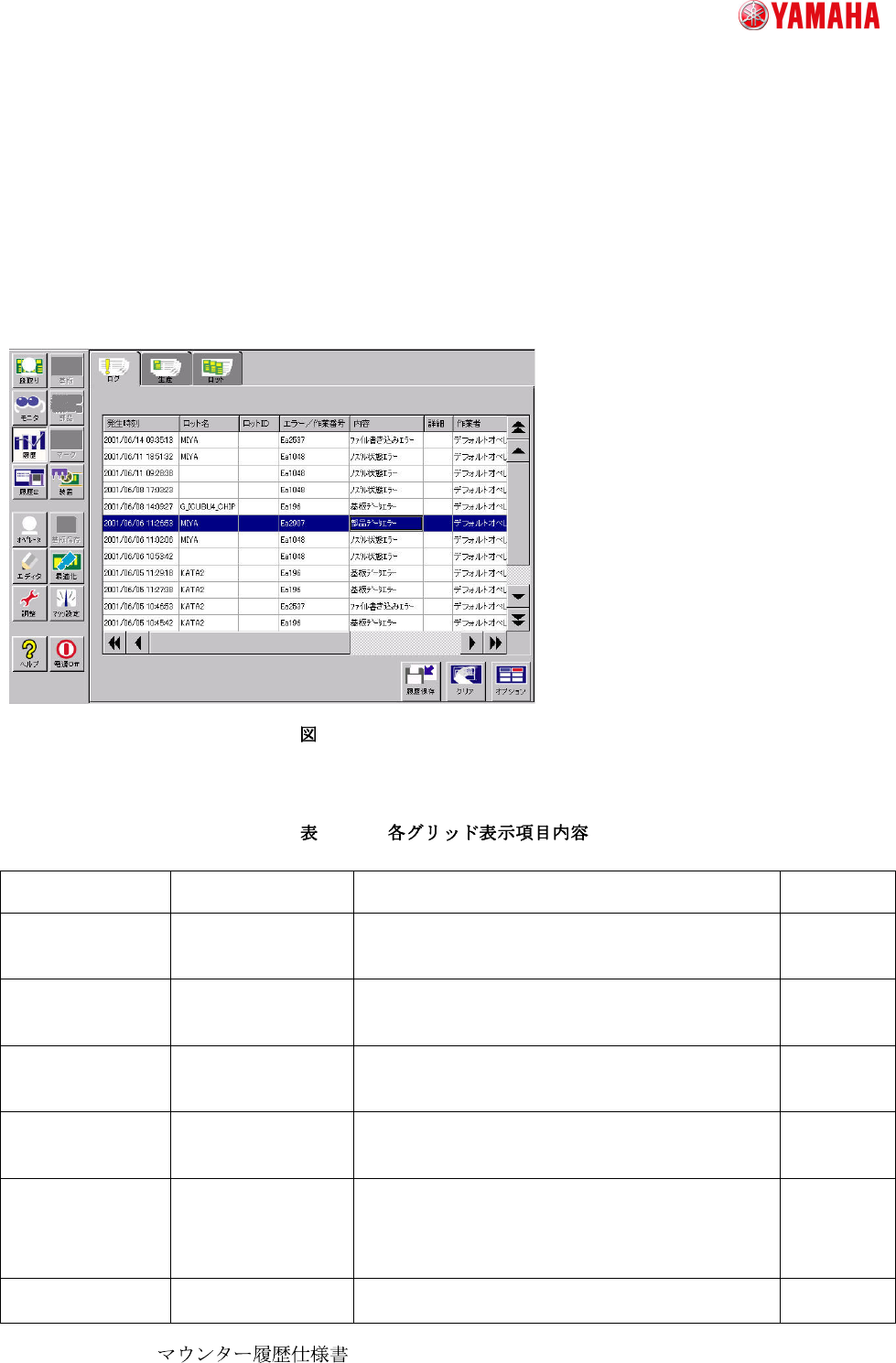

履歴１のログタブでは、マシンで発生したエラー及び各種作業がログとして表示されています。

マシン内のドライブには、１０００件のイベントがログされます。１件のエラーまたは作業が、１行

のデータとして記録されます。



-1

5.1.

各

各各

各グリッド

グリッドグリッド

グリッド表示項目内容

表示項目内容表示項目内容

表示項目内容

5.1

5.15.1

5.1-

-1

表示項目 例 内容説明 履歴 Ver.

履歴バージョン

番号

V3.00 履歴のバージョン番号を表します。 ※1

発生時刻 2001/05/30

19:02:26

エラーや作業のイベントが発生した時刻を示し

ます。

※1

ロット名 YV100Xg_TEST_1005 エラーや作業のイベントが発生した時点で選択

されているプログラム名

※1

ロットＩＤ For_CUK93001 エラーや作業のイベントが発生した時点で選択

されているプログラムのコメント

※1

エラー／作業番

号

Es00305 エラーや作業のイベント番号

Es:システム関係のエラー

Ea:プログラムや作業に関するエラー

※1

内容 ｿﾌﾄﾘﾐｯﾄｵｰﾊﾞｰ エラーや作業内容のタイトル ※1
