Pitch Tolerance ： 脚间距公差默认 30% Element Information ： 组合讯息资料，有脚的零件才须输此项。下面举一例 ： Length Horizontal ： 脚水平长度 Length Vertical ： 脚的垂直长度 Width ： 脚宽 C Picth ：脚间距 Lead Information ：脚的讯息 进入此画面后点击 Add 新增编脚信息（ Body size 在编辑 Body 项目就已…
非相关模式
在此模式中，元件号码数据、外形名称数据和封装名称数据将使用同一个文件名保存。不同的元件数据
之间没有任何关联。这种模式可以防止用户同时在不同的元件中编辑外形数据和封装数据。这种模式与
Fuji 以前的主系统 MCS 相类似。当这种模式处于激活状态时，只有一个组件被用来创建、编辑元件数
据。在安装过程中，需要指定使用模式。 Fuji Flexa 中的默认模式为相关模式。模式可以在用户服务
器电脑中进行修改。单击 [Start] 后，顺序选择 [Programs]-[Fuji Flexa] ，单击 [Flexa Server
Setup] 。在弹出的对话框中的 [User Server] 标签页中的“ SystemsSettings ”部分，选择 [Display
part data in Non-relational mode] （以非相关模式显示元件数据） 。
PARTNO包含两部分数据 shapedata 和 packagedata

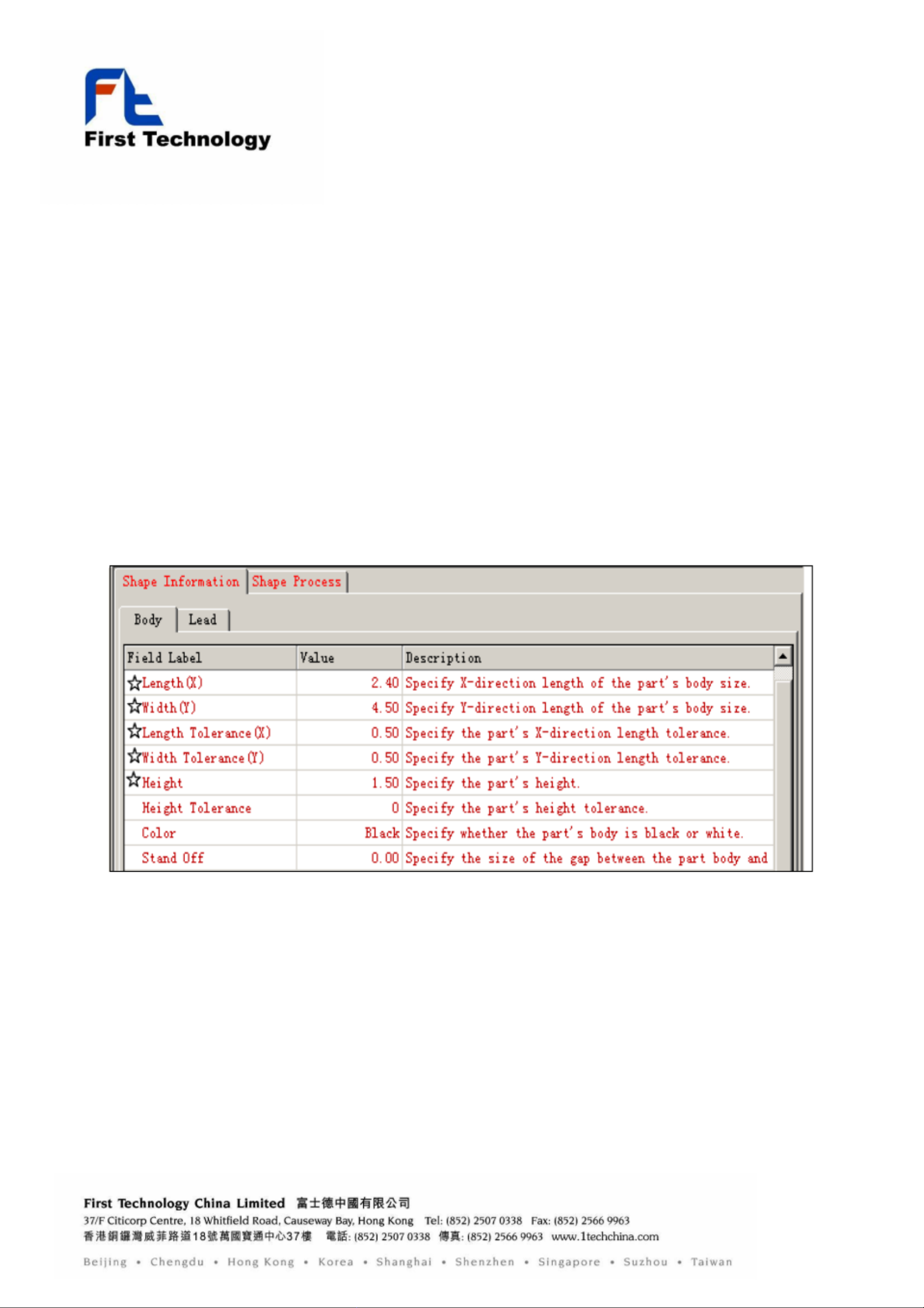

Shapedata
Body Size X/Y ：輸入零件 Body 的尺寸 (不包括腳 )。
Body Size X/Y Tolerance ：輸入零件 Body 尺寸誤差值。
Height ：输入零件的厚度。
Height Tolerance ：零件厚度公差 CP7 以上 Machine 用。
Color ：零件本体颜色 (如若零件实体与设置的颜色不对将发生错误 CP7 以上 Machine 用
Stand Off ： IC 本体缺口尺寸 XP Machine 用
Pitch Tolerance
：
脚间距公差默认 30%
Element Information
：
组合讯息资料，有脚的零件才须输此项。下面举一例
：
Length Horizontal
：
脚水平长度
Length Vertical ：脚的垂直长度
Width
：
脚宽
C
Picth：脚间距
Lead Information ：脚的讯息
进入此画面后点击 Add 新增编脚信息（ Body size 在编辑 Body 项目就已经有此数据所以再次就不必再输入）
Y
X
Y-
X
0
1
2
3
此项
目
CP64
2 不
Position X.Y ：脚在 Body 上的 X.Y 方向位置（从 Body 中心点开始计算参照上图）
Side：零件面（上图） P Pattern：脚的类型（左图）
Pattern：脚的类型（左图）
Quantity ：脚数 Pitch ：脚间距
Width ：脚宽 Length ：脚长
Width Length ：脚长宽误差范围最好不要超过 0.5mm
Center ：脚的中心点误差，也就是脚的倾斜度。
不要超过 0.5mm
Part Pattern Tolerance X.Y ：零件外形公差范围（默认 5mm ，默认项目就不用在输入）
Need glue：点胶机用在这里不作解释
Visual data Editor ：看得见的资料编辑（此项功能还不可用）
Location Pin Length ：脚的长度位置
Part Data Wizerd ：此功能还不可用
Check point: 輸入零件腳檢查的面積百分比
