5 添加生产线 在 panel/board 数据 ; 零件数据 ; 定位点数据 ;CAD&BOM 数据输入 JOB 之后 ,PCB 板上数据我们已经完全定 义好了 , 对于任何 FUJI 机器已足够了 . 从 [File] 菜单上选择 [Select line … ] 定义生产该机种的线别 显示出 [Select line] 对话 菜单 选择工厂和生产线 点击 [OK]
4 Panel/Board 数据输入

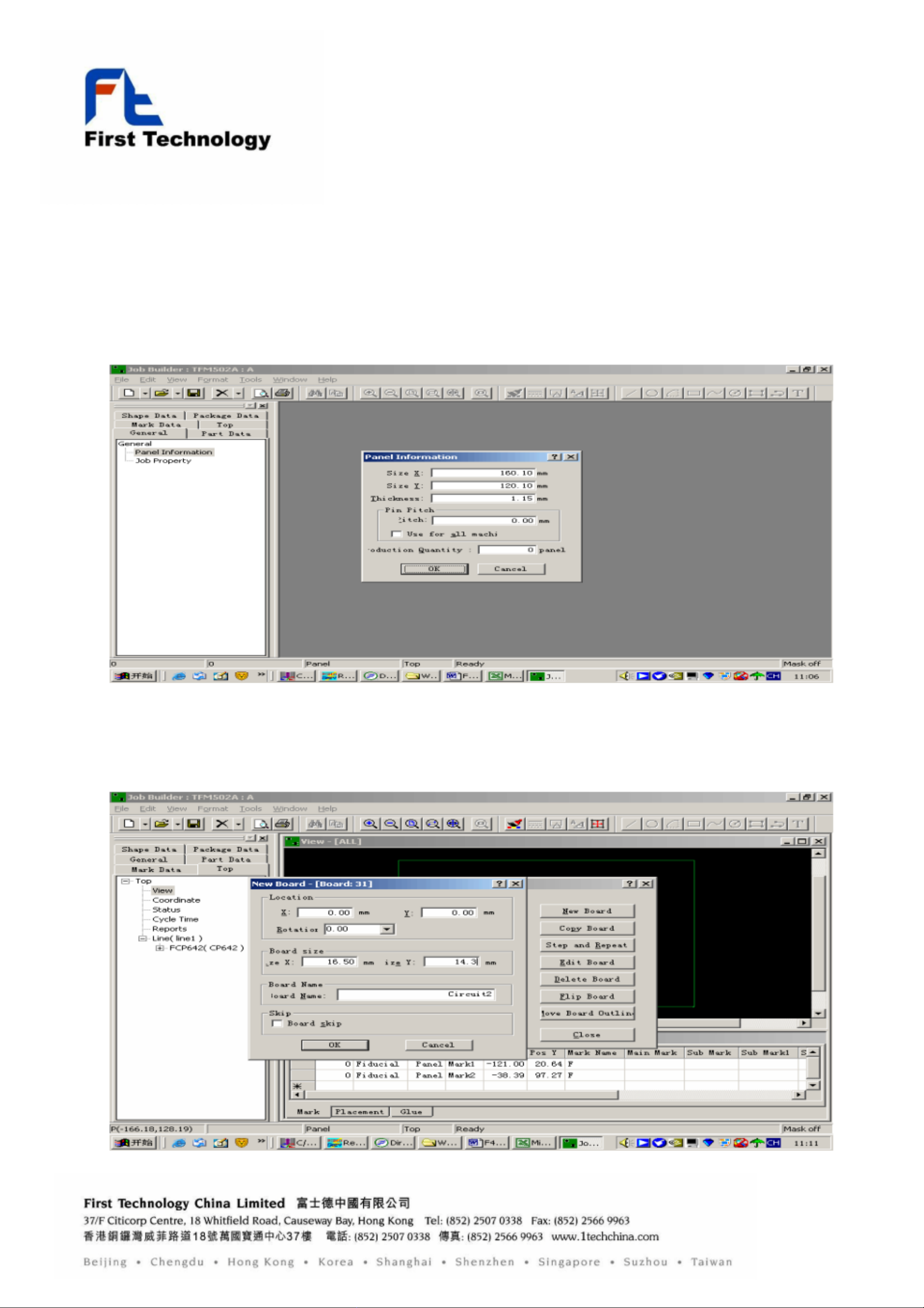

[General]-[Panel Information]. 显示出 Panel Information 对话菜单
Size X: 整个大板 X方向尺寸
Size Y: 整个大板 Y方向尺寸
Thickness: PCB 厚度
Production QTY: 设定生产 PCB数量
Board 数据输入
点击 [Tools]-[Panelize , ]-[edit board]
[Location X/Y] 设定小板在大板中位置坐标
[Board Size X/Y] 设定小板的 X/Y 尺寸
5 添加生产线
在 panel/board 数据 ; 零件数据 ; 定位点数据 ;CAD&BOM数据输入 JOB之后 ,PCB板上数据我们已经完全定
义好了 , 对于任何 FUJI 机器已足够了 .

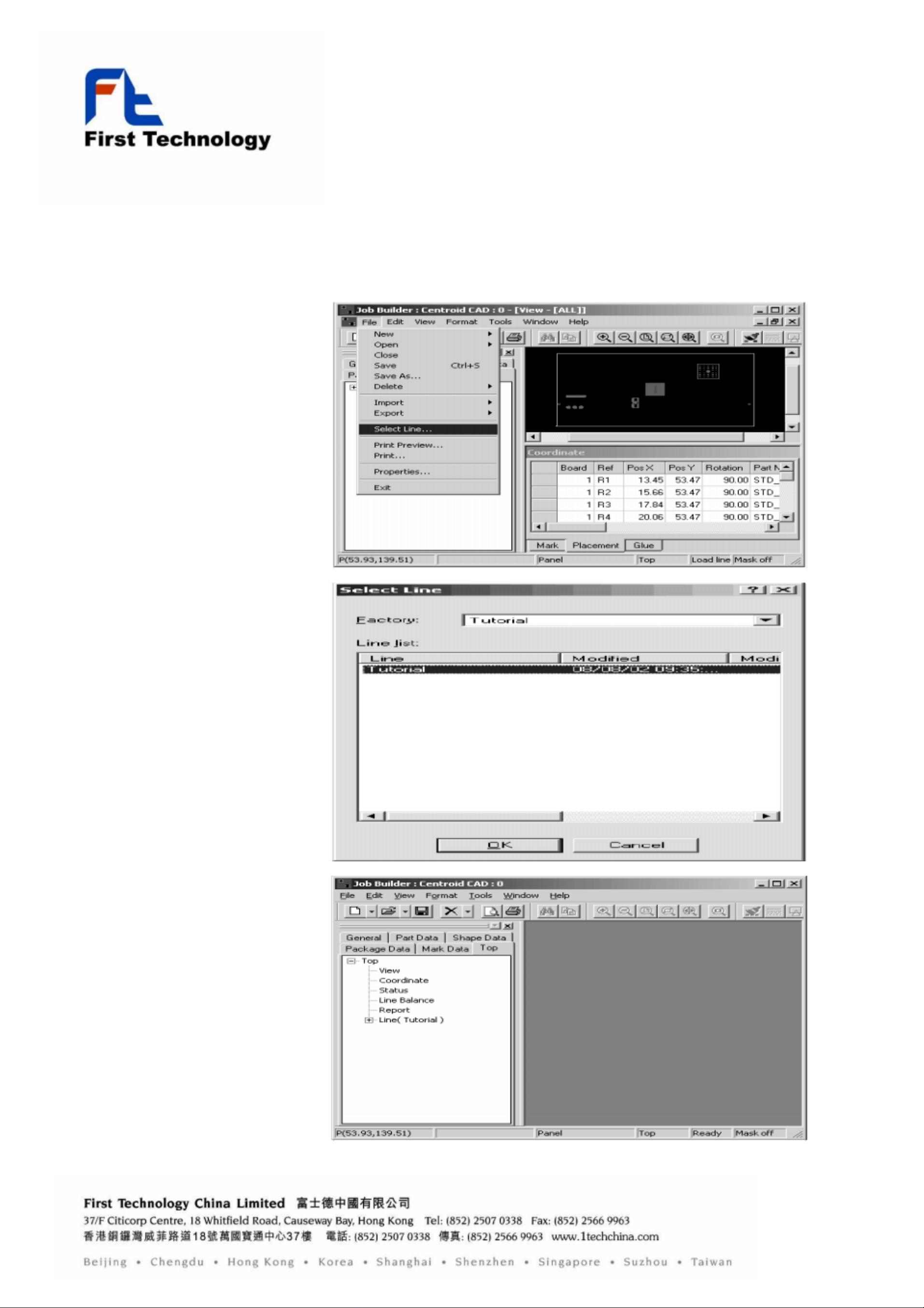

从 [File] 菜单上选择
[Select line …]
定义生产该机种的线别
显示出 [Select line]
对话 菜单
选择工厂和生产线
点击 [OK]
6 机器配置
在上步我们定义程式所使用线别 , 但是我们没有具体定义机器配置 , 所以现在需要具体设定机器配置
不同机器配置有所不同 ,CP-SERES机器配置 NOZZLE即可 ,NXT的配置我们将在 NXT程式制作讲解 , 多功
能机配置较为复杂 , 须参考具体机器 , 现在我们以 CP7为例 .

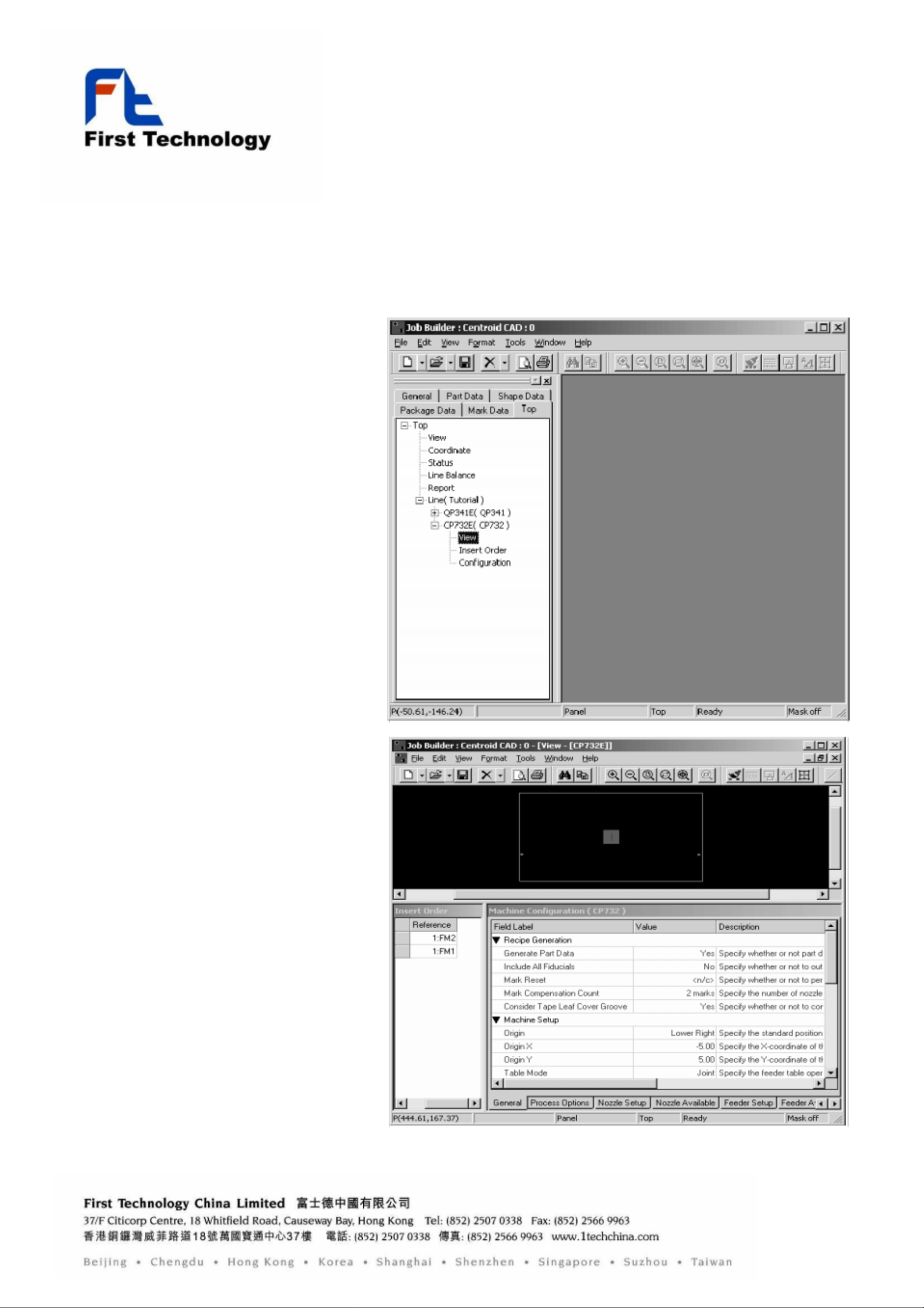

双击 CP732E然后 双击 [View]
显示出 [View-CP732] 视窗
