11
点击 [Import]
12
点击 [YES]
完成 CAD导入
三 BOM导入系统

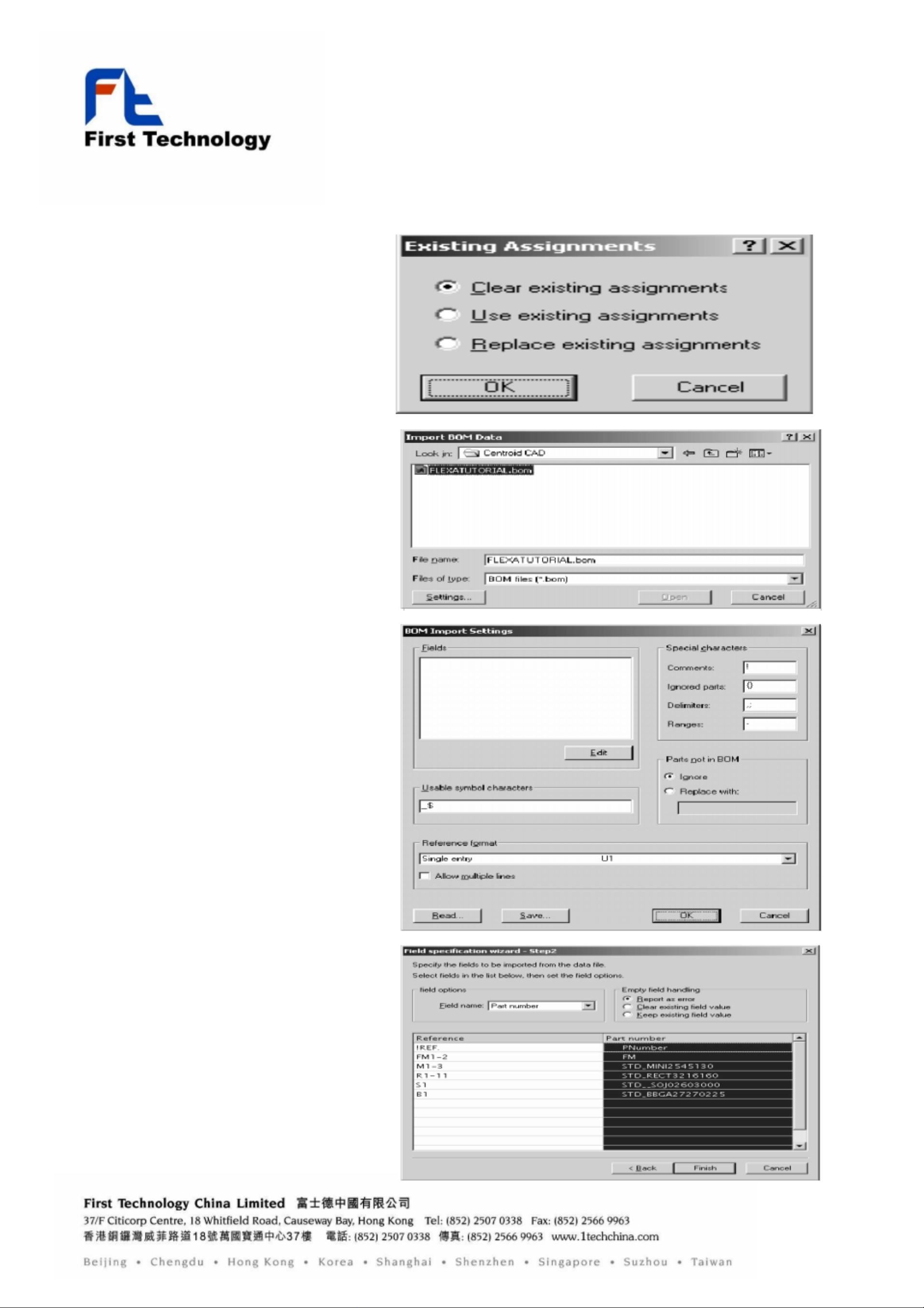

1
从 [File] 菜单中依次选择
[Import] - [to Job] -
[BOM Data …］。
2
选择子电路板 , 点击 [OK]
3
点击 [OK]
4
选择 BOM数据 . 点击 [SETTING]
5
在 [Fields] 部分 单击 [Edit]
显示出 [Field Specification
Wizard –Step1] 对话框
[Reference format] 定义 Ref. 格式
[Allow multiupe Line] 打勾则是
多行转换
6
从 “Field Name ”下拉式列表
框中定义数据
点击[Finish]
显示出 [Field Settings Wizard Step
2] 对话框。

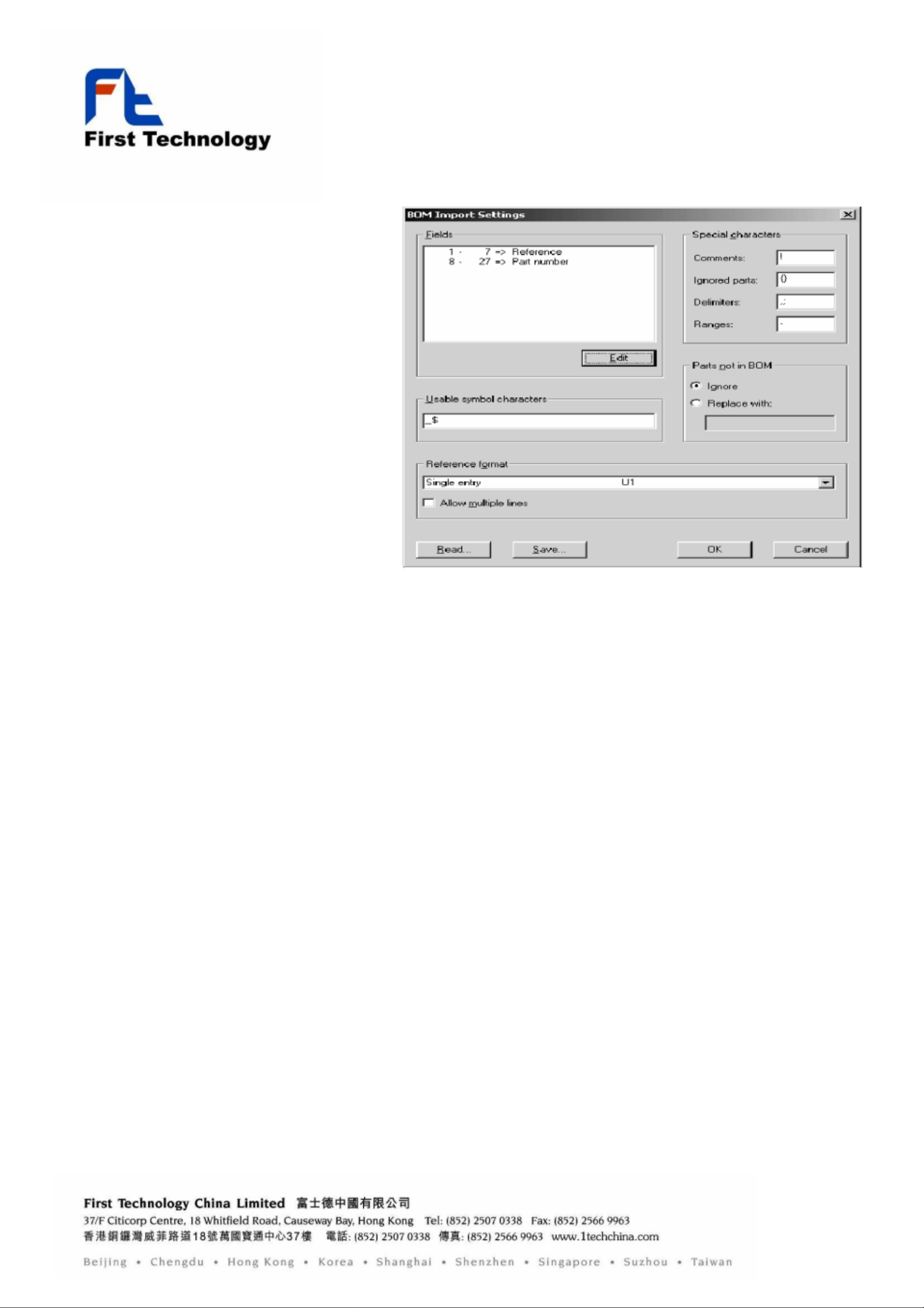

7
对应于在
“
Field
”
域上的参考
标号和零 件号码，显示出有关 各
个开始和结束列号 码的 [BOM
Import Settings] 对话框
点击 [OK]
BOM输入完成
