Position X.Y ：脚在 Body 上的 X.Y 方向位置（从 Body 中心点开始计算参照上图） Side ：零件面（上图） P Pattern ：脚的类型（左图） Pattern ：脚的类型（左图） Quantity ：脚数 Pitch ：脚间距 Width ：脚宽 Length ：脚长 Width Length ：脚长宽误差范围最好不要超过 0.5mm Center ：脚的中心点误差，也就是脚的倾斜度。 不要超过 0.5m…
Pitch Tolerance
：
脚间距公差默认 30%
Element Information
：
组合讯息资料，有脚的零件才须输此项。下面举一例
：
Length Horizontal
：
脚水平长度
Length Vertical ：脚的垂直长度
Width
：
脚宽
C
Picth：脚间距
Lead Information ：脚的讯息

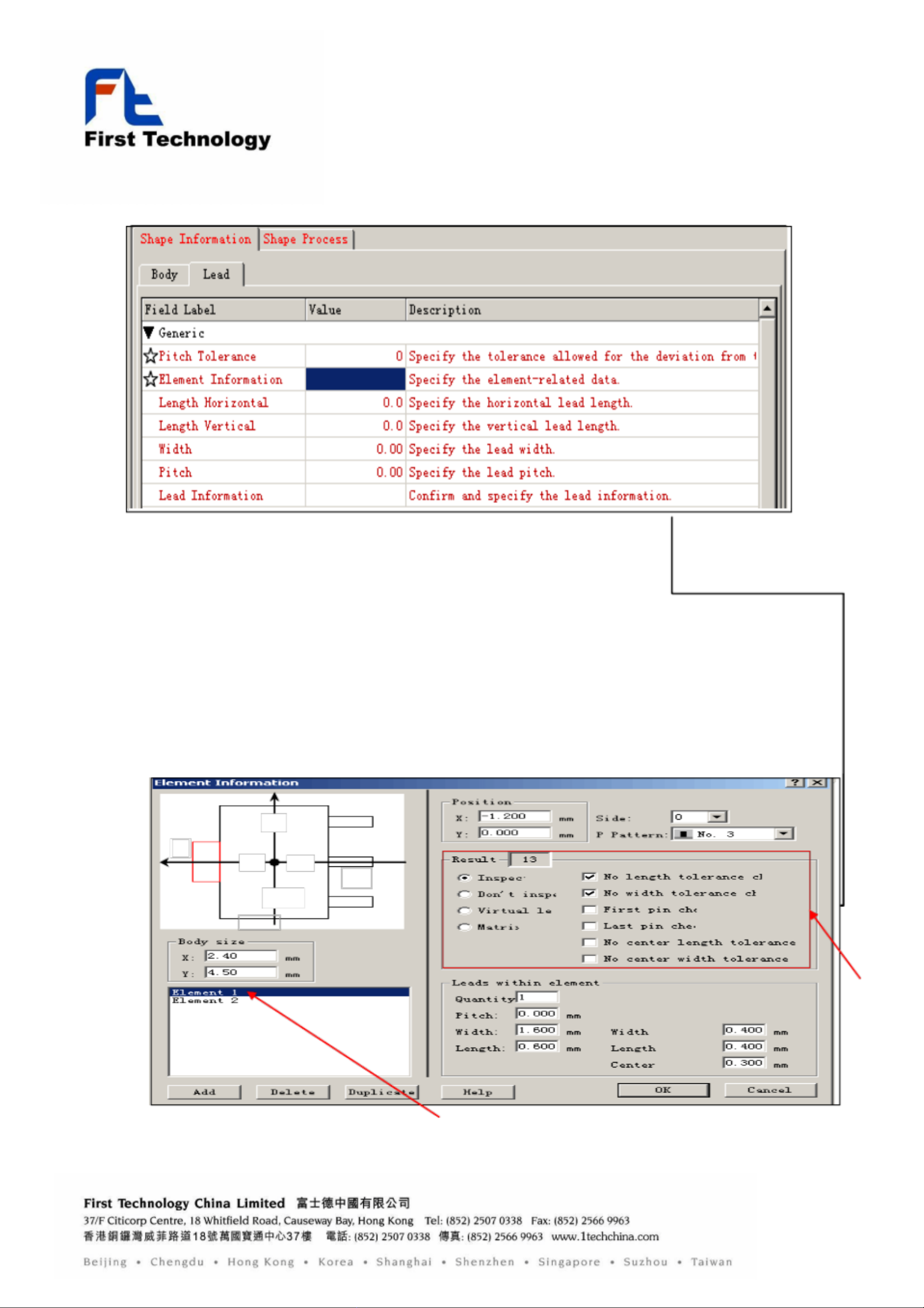

进入此画面后点击 Add 新增编脚信息（ Body size 在编辑 Body 项目就已经有此数据所以再次就不必再输入）
Y
X
Y-
X
0
1
2
3
此项
目
CP64
2 不
Position X.Y ：脚在 Body 上的 X.Y 方向位置（从 Body 中心点开始计算参照上图）
Side：零件面（上图） P Pattern：脚的类型（左图）
Pattern：脚的类型（左图）
Quantity ：脚数 Pitch ：脚间距
Width ：脚宽 Length ：脚长
Width Length ：脚长宽误差范围最好不要超过 0.5mm
Center ：脚的中心点误差，也就是脚的倾斜度。
不要超过 0.5mm

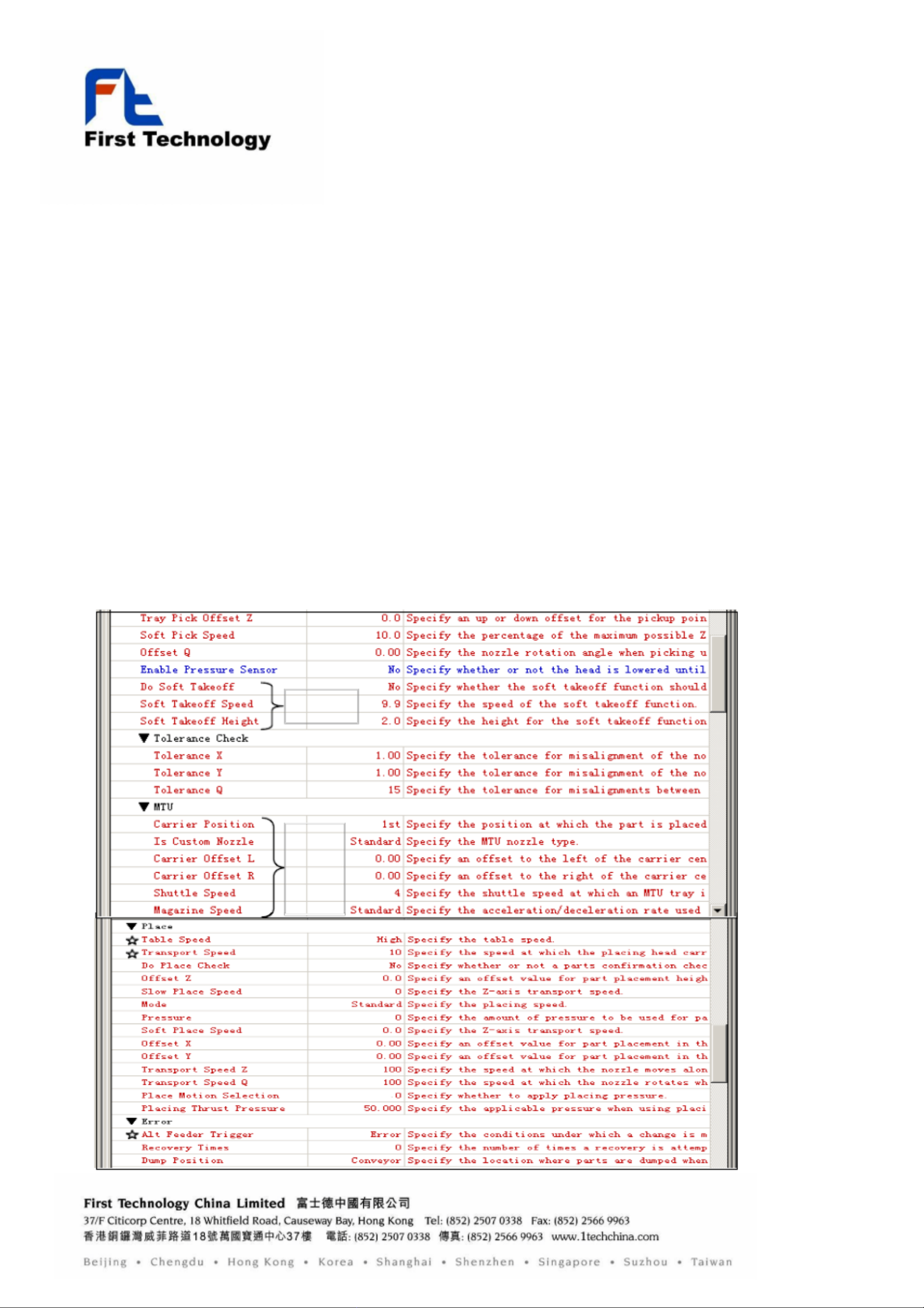

Part Pattern Tolerance X.Y ：零件外形公差范围（默认 5mm ，默认项目就不用在输入）
Need glue：点胶机用在这里不作解释
Visual data Editor ：看得见的资料编辑（此项功能还不可用）
Location Pin Length ：脚的长度位置
Part Data Wizerd ：此功能还不可用
Check point: 輸入零件腳檢查的面積百分比
Quantity Check Limit ：輸入零件腳的部份能夠被視覺處理系統檢查的数量比。 (* 所有零件設為 100%，
BGA零件設为 90%~95%)
Lead Brightness ：一般而言其輸入值需先獲取零件的影像將其放大得知錫球緣的 CCD值，將其值輸入
之。 ( 此項只有 BGA零件需要輸入 )
