Fujiflexa培训手册.pdf - 第25页
9 从下拉菜单 [Field name] 定义 导入各栏数据 (Reference/X/Y/Q/ PartNo/side) 点击 [NEXT] 9 点击 [NEXT] 10 在 [File name] 文本框中输入 文件名，并单击 [Save] 保存 CAD 导入设置文件

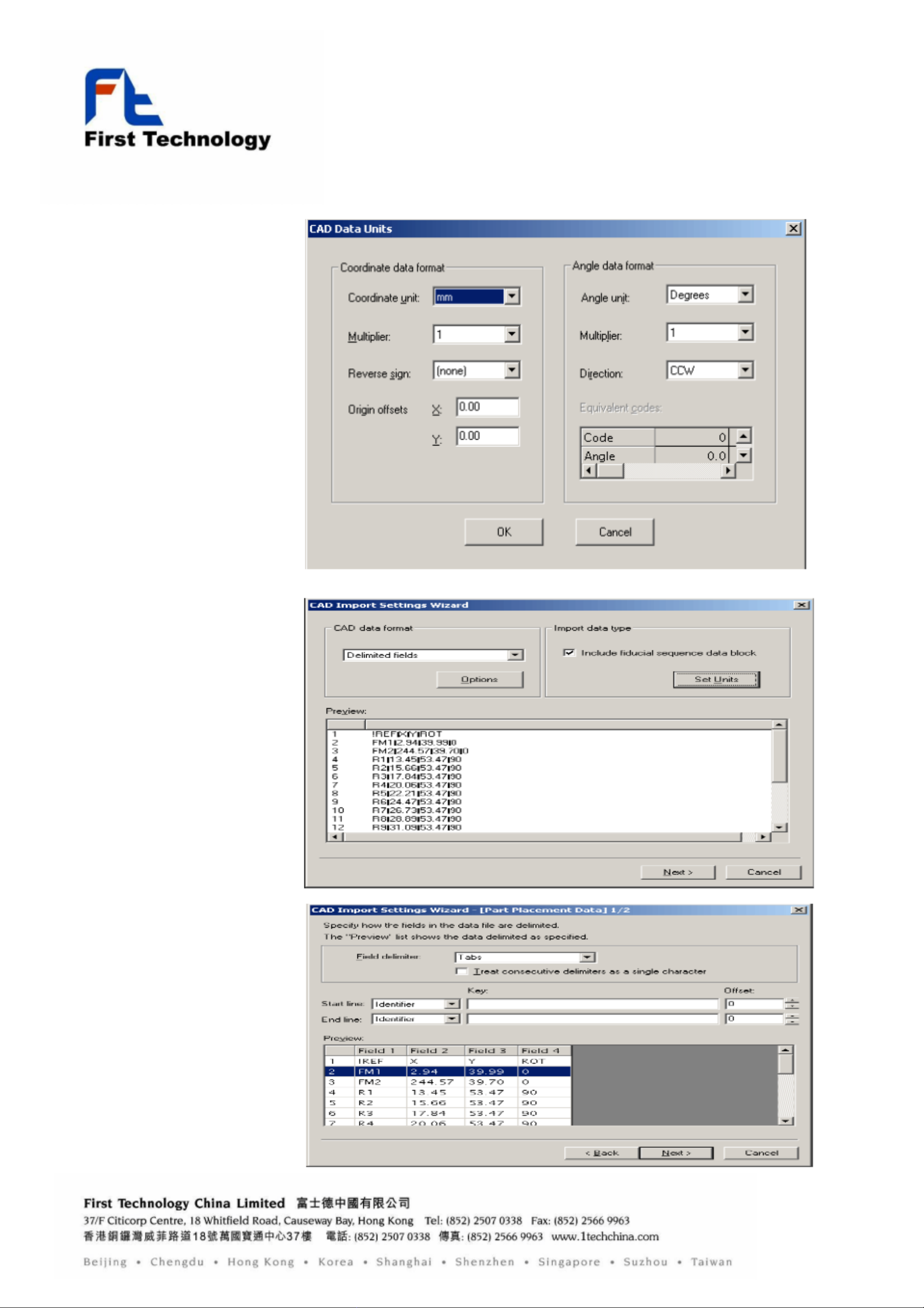

6
选择数据 (XY/Q) 单位以及换
算关系 . 点击 [OK]
7
点击 [OK]
8
从 [Field delimiter] 的下
拉式列表框中定义特征字符，
单击 [Next]
如果以空格分开则不需要定义
特征字符 , 只须鼠标左键点开
即可
[start line] 定义导入数据的
开始位置
[end line] 定义导入数据的
结束位置

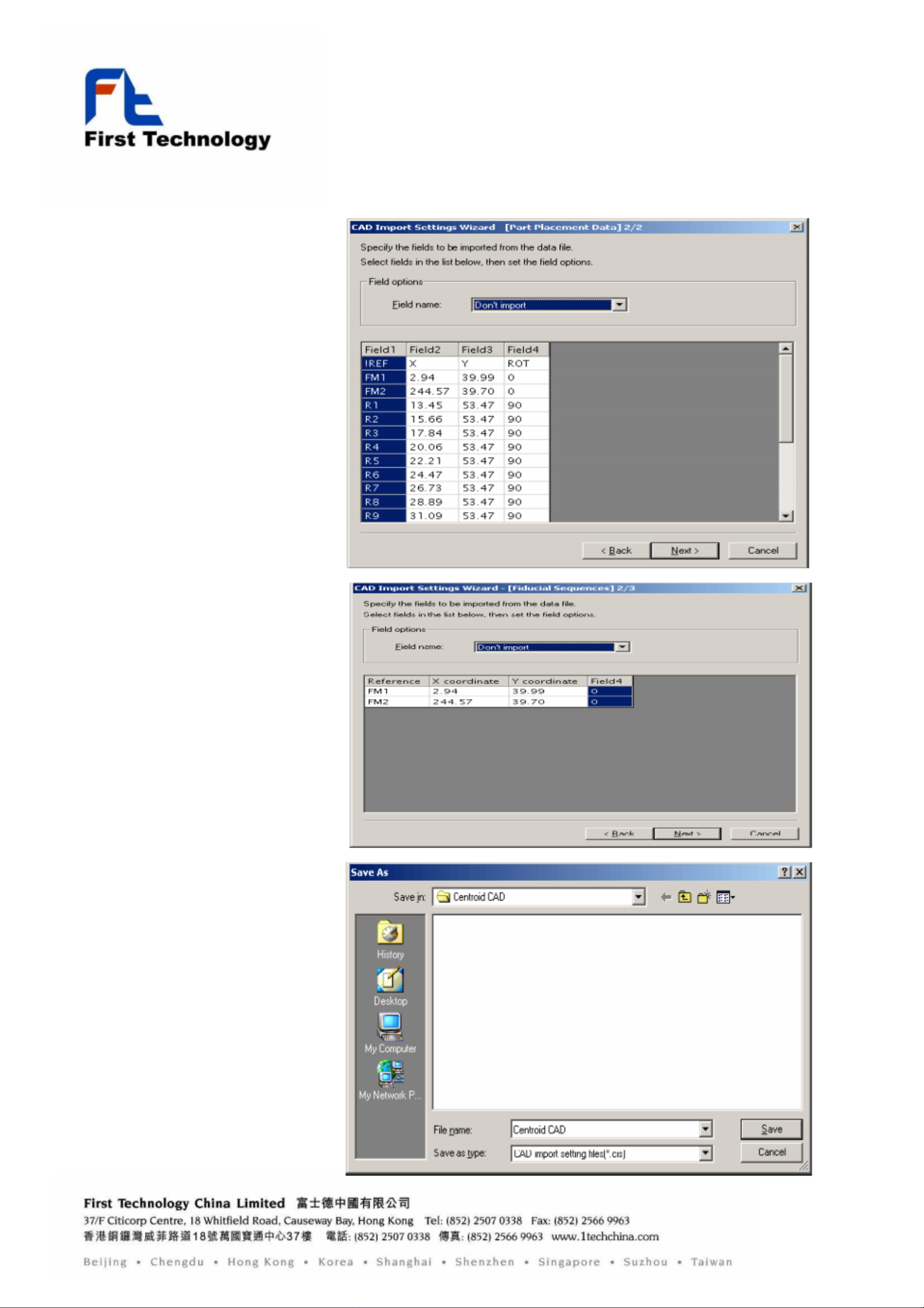

9
从下拉菜单 [Field name] 定义
导入各栏数据 (Reference/X/Y/Q/
PartNo/side)
点击 [NEXT]
9
点击 [NEXT]
10
在 [File name] 文本框中输入
文件名，并单击 [Save] 保存
CAD 导入设置文件

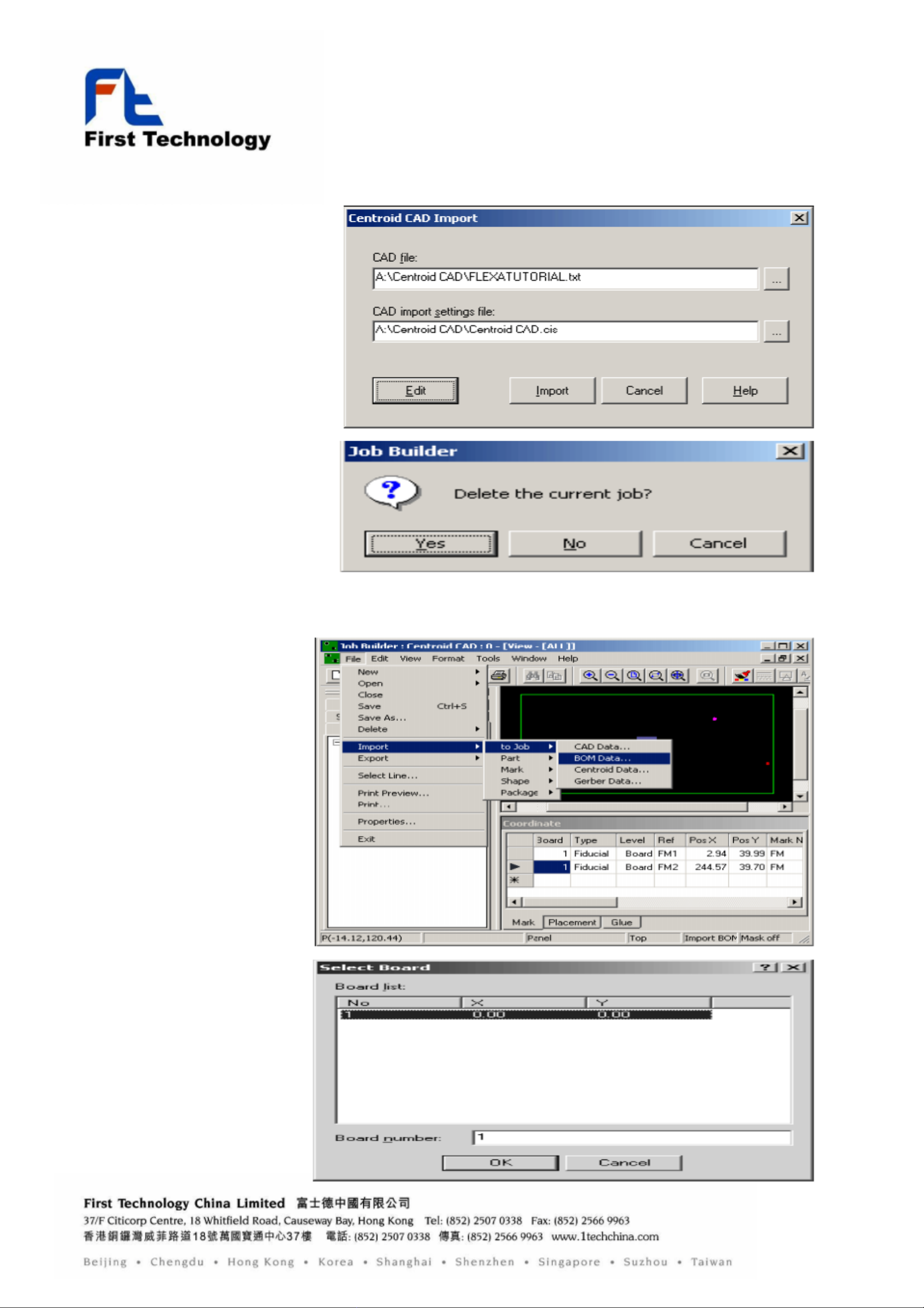

11
点击 [Import]
12
点击 [YES]
完成 CAD导入
三 BOM导入系统
1
从 [File] 菜单中依次选择
[Import] - [to Job] -
[BOM Data …］。
2
选择子电路板 , 点击 [OK]
