Packagedata: Packaging Type ：料带类型（输入的是 WD 这里就是 Paper. 输入的是 WE 就是 Emboss. 此资料自动生成 No Select ） Tape Width ： Feeder 宽度 Feed Pitch ： Feeder 间距 Tape Depth ： Feeder 吸料位置孔的深度（针对塑胶带 Feeder ） Part data Part Shape ：零件外观资料名 Package…
Parts：當該零件已經沒有料時，切換至 Next Device 繼續。
Miss ：當該零件已經沒有料或吸取零件錯誤時，切換到 Next Device 繼續。
Dump Position ：決定當零件經過影像處理判別為不良零件，該零件將丟棄於何處。
Vision Type ：輸入該零件的視覺處理型態，依照 FUJI 提供的代碼輸入。
Vision Type 代碼 零件
10 Chips
12 Melf
20 三腳晶體
100 IC or QFP for Back-light
123
IC or QFP for Front-light
124
SOJ or PLCC for Front-light
详情请参考 SMD3手册
Lighting ：設定該零件在做影像處理時，發光來源的方式
View ：設定在影像處理時，執行影像處理為 Narrow View or Wide View
*3216( 含 ) 以下用 Narrow View ，其餘用 Wide View
Camera Shuttern Speed ：设置相机产生光源的速度
Vision Number ：设置零件视觉代码（ CP2.3 IP1.2)
CCD Level Offset ：设置 CCD再多少亮度下可以认识零件（预设 128 输入 128即可）
Scan Area X.Y ：扫描范围（ NP QP XP Machine)
Packagedata:
Packaging Type ：料带类型（输入的是 WD这里就是 Paper. 输入的是 WE就是 Emboss.此资料自动生成 No
Select ）
Tape Width ： Feeder 宽度
Feed Pitch ： Feeder 间距
Tape Depth ： Feeder 吸料位置孔的深度（针对塑胶带 Feeder ）
Part data
Part Shape ：零件外观资料名
Package Name：零件包装资料名称
Polarized ：设置零件极性
Direction ：设置零件供给方向（最好设 0）
Barcode Label ：输入 Feeder 条形码方便 Machine Pursue Auto Check
Part Comment ：输入一注释给零件
4 定位点编辑器 (Mark Editor)
定位点编辑器用于创建和编辑定位点数据 .
基准定位点
基准定位点是在所有 Job 中都可见到的 , 进行高精度贴装所不可欠缺的定位点。基准定位点是电路板上
的一个定位点，机器使用它来补偿电路位置的微小偏差。基准定位点分为三类：
Panel （电路板）： 用于整个电路板相对机器位置的校准。
Board （子电路板）： 用于在电路板内校准子电路板位置。
Part （元件）： 用于校准单个元件位置（通常使用于引脚密间距元件）。
跳过定位点
向电路板上贴装元件时，有时会发生分割电路板中的某块子电路板被损坏或不可以使用的情况。在这种
情况下，需要跳过分割电路板上的某块特定的子电路板。如果在待跳过的子电路板上设置跳过定位点，
那么当机器在电路板上发现该定位点后将跳过该子电路板（即不在该子电路板上贴装元件）。如果在所
指定的位置没有发现跳过定位点，机器将向子电路板贴装元件。跳过定位点分为两类：
电路板： 此类跳过定位点被视为主跳过定位点。尽管可以利用跳过定位点功能将子电路板设置为跳
过，但是在实际的生产中，这种情况极为少见。在这种极少发生子电路板跳过的生产状态
下，利用主跳过定位点可以缩短检查分割电路板上每一块子电路板的跳过定位点所需的时
间。主跳过定位点被定义为电路板上的跳过定位点。如果指定了主跳过定位点，并且被机器
检测到，则机器会继续检测分割电路板上每一块子电路板是否存在跳过定位点，并且跳过有
跳过定位点的子电路板。如果机器没有检测到主跳过定位点，将不再进一步检测跳过定位
点，而直接进入元件贴装阶段，从而缩短了检测跳过定位点的时间。
子电路板： 如果机器在所指定的位置检测到跳过定位点，将跳过该当子电路板

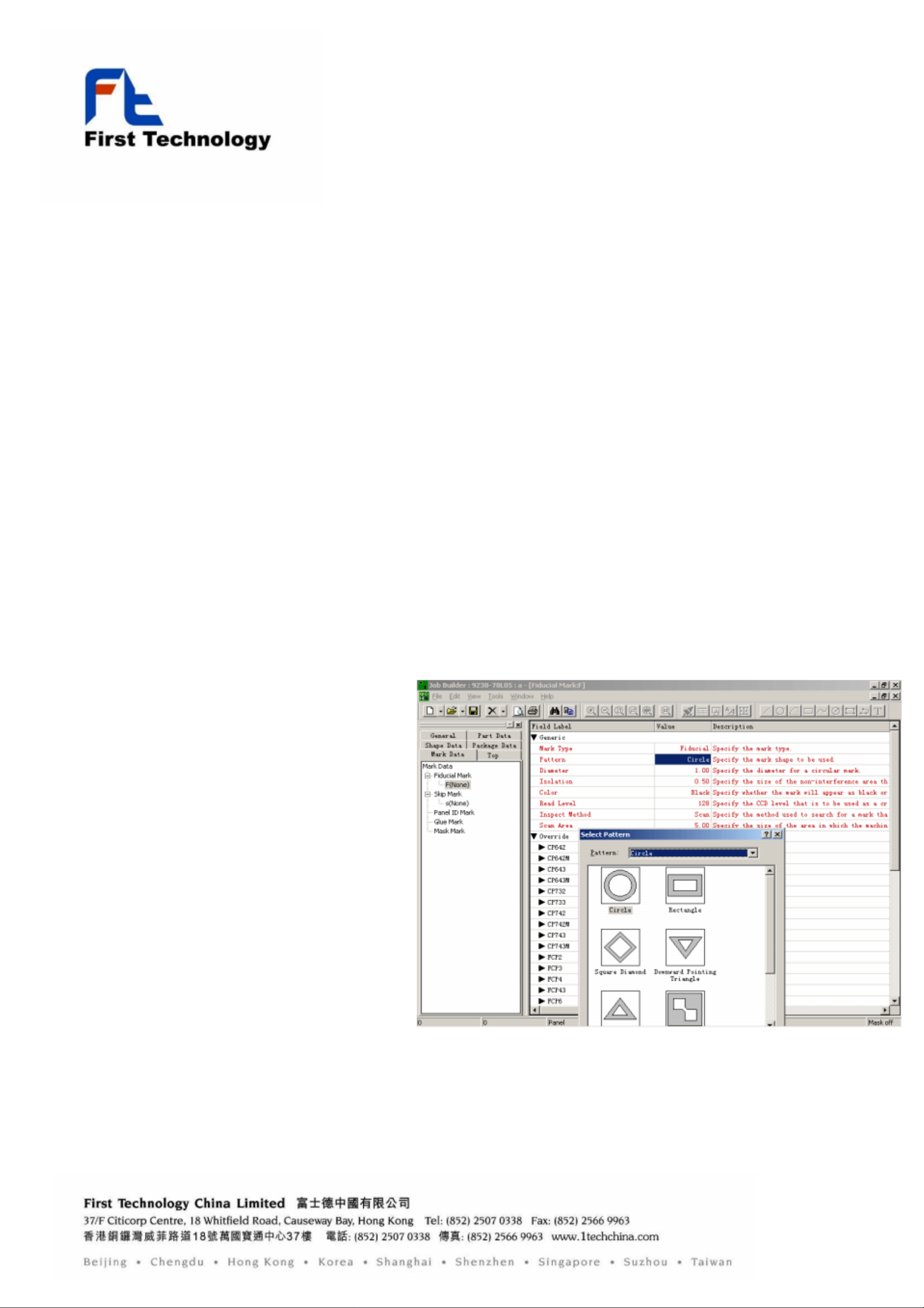

Mark Type ：輸入 F代表該 Mark為 Fiducial
Mark; S代表該 Mark 為 Skip Mark
Pattern ：輸入 Mark 的形狀 ( 參考附圖 )
Diameter/Isolation ：输入 Mark 的直径及
偏差范围
Mark Color ：輸入 Mark為白色或是黑色
Read Level ：輸入讀取 Mark時 CCD的亮度
值。 ( 預設 128)
Inspection Method ：輸入檢查 Mark 的方
式。 ( 預設 Scan)
Scanning Area ：輸入搜尋 Mark 的區域大
小。 ( 至少 3.5mm，一般設 5mm)
5. 传输 (Transmission)
传输用于在 Fuji Flexa 与生产线之间发送数据，最常用到的是生产程序和固有值的传输。传输也用于
发送 CCIMF 文件和其他文件（例如 :CP-7 系列的吸嘴配置文件）。
