Job 编制器用于创建、编辑 Job 和生产程序。可以通过不同的方法创建 Job ：人工创建、导 入 CAD 数据、或者使用 Job 向导。 Job 编制器的主要功能。 在 Job 编制器的窗口中，菜单栏位于窗口顶部，菜单栏 下面有若干工具栏。这些工具栏的位置并非固定不变， 可以用鼠标将它们拖动到窗口中所希望的位置。当打开 一个 Job 时，窗口通常显示 Job 信息栏，默认位置为窗 口的左边。信息栏中的信息被分成组：通用 （ Gene…
器 * （ Part NumberEditor ），外形编辑器 * （ Shape Editor ），封装编辑器 * （ Package Editor ），元
件模板编辑器（ Part Template Editor ），定位点编辑器（ Mark Editor ），生产线监视器（ Line
Monitor ），生产线报告器（ Line Reporter ），进度表编制器（ Schedule Builder ），进度
表汇编器（ Schedule Assembler ），进度表查看器（ Schedule Viewer ），规格保持器（ Spec
Keeper ），跟踪查看器（ Trace Viewer ），宏（ Macros ）， Fuji Flexa 向导（ Fuji Flexa
Wizards ）。

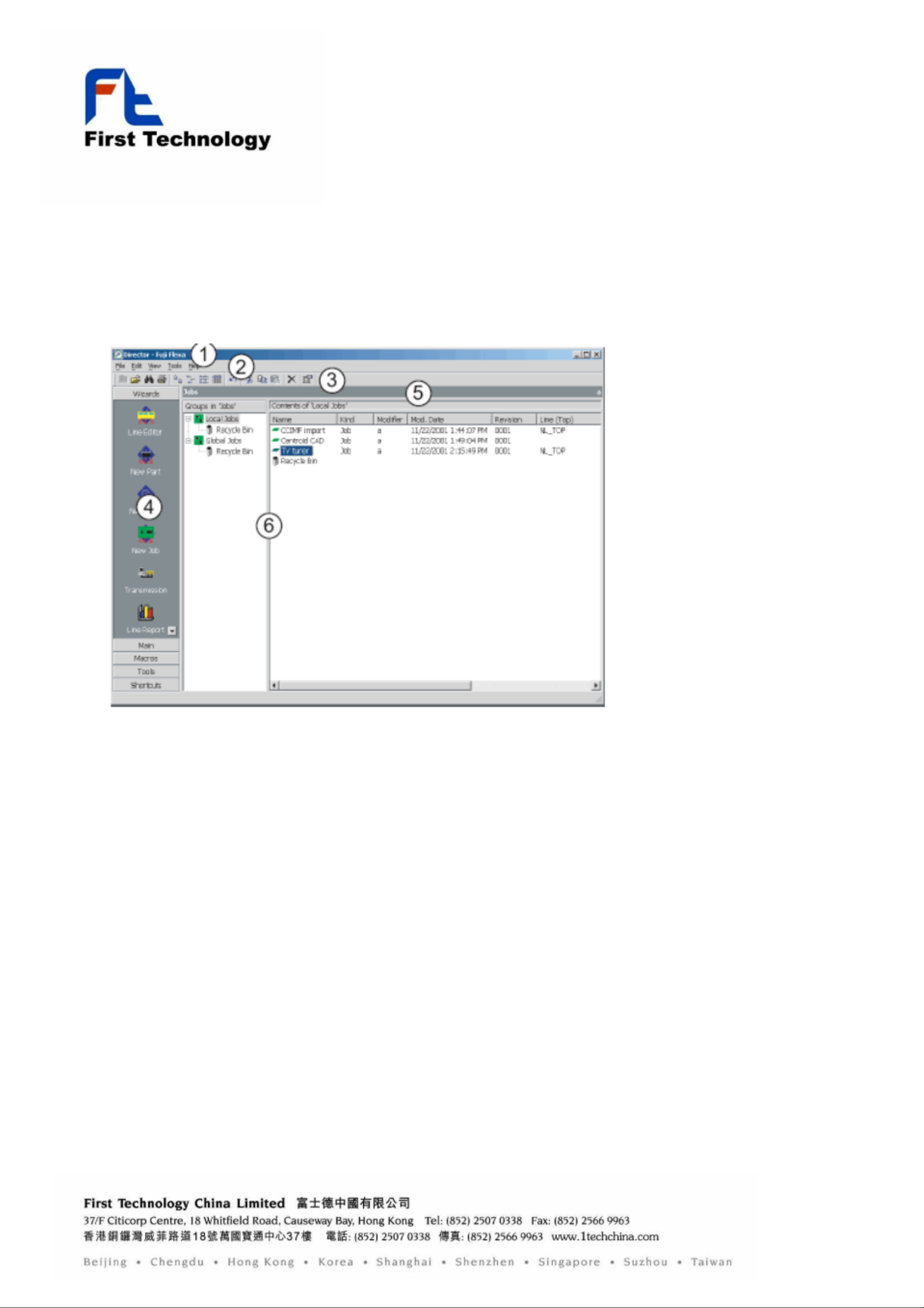

1. 标题栏 (Title bar ） 窗口的顶部是标题栏。在标题栏中， 包含应用程序名以及最小化、调整大
小和关闭应用程序的按钮。
2. 菜单栏 (Menu ba) 在标题栏下方是菜单栏。单击菜单栏名可打开菜单。
3. 工具栏 (Toolbar ) 菜单栏下方是工具栏。单击工具栏上的按钮可完成一些常用的指令。
4. 图标栏 (Icon bar)
工具栏下方， 屏幕左侧是图标栏。图标栏分为数组， 单击灰色按钮上的组
名称可打开各个组。单击图标栏中的某一项目可以改变显示或打开程序。在
[Macros] 组中， 可以添加新的宏快捷按钮。在 [Shortcuts] 组中， 还可
以添加 Fuji Flexa 之外的应用程序的快捷方式。
5. 视图模式栏 (View mode
bar)
视图模式栏位于工具栏和数据显示窗格之间。栏的左端显示哪
一种视图模式处于激活状态，栏的右端显示当前用户的用户
ID 。
6. 数据显示窗格
(Data display panes )
被选中项目的数据在这几个区域显示。上图的白色区域称为窗格。根据所选
择的视图模式，可同时显示多个窗格。如上图所示，左窗格称为组窗格。组
窗格显示各视图模式可利用的组。可以通过选择 [View]-[Group List] 切换
组窗格的显示。右边的窗格是内容窗格，该窗格显示被选定组的内容。
2. Job 编制器 (Job Builder)
Job 编制器用于创建、编辑 Job 和生产程序。可以通过不同的方法创建 Job：人工创建、导
入 CAD 数据、或者使用 Job 向导。 Job 编制器的主要功能。
在 Job 编制器的窗口中，菜单栏位于窗口顶部，菜单栏
下面有若干工具栏。这些工具栏的位置并非固定不变，
可以用鼠标将它们拖动到窗口中所希望的位置。当打开
一个 Job 时，窗口通常显示 Job 信息栏，默认位置为窗
口的左边。信息栏中的信息被分成组：通用
（ General ）、元件数据（ Part Data ）、定位点数据
（ Mark Data ）和（电路板的）正面（ Top）。如果元件
数据使用相关模式，则“外形数据（ Shape Data ）”
与“封装数据（ Package Data ）” 标签页也将显示在
Job 信息栏中。同一标签页中的数据以分层格式放置。
如果某名称下含有附加的信息或设置，在其名称前方会
出现一个“ +”符号。单击此“ +”号后，“ +”号会变
为“ - ”号，同时会在其名称下显示信息。要关闭这些
信息时，单击减号，信息将被隐藏。通过从 [View] 菜
单中选择 [Job Information] ，可以显示或者隐藏 Job
信息栏。窗口显示从 Job 信息栏中选择的数据。可以同
时打开多个数据窗口
3. 元件数据 (Part Data)
元件数据是由元件编辑器进行创建和编辑的。当元件数据使用相关模式时，元件数据将由元件号码编辑
器，外形编辑器和封装编辑器来创建和编辑。此外，使用模板编辑器可以创建和编辑元件模板。元件数
据也可以通过人工、导入数据或者使用新元件向导来创建。本部分将介绍有关元件数据的各组件的主要
功能。
相关模式
这种模式使元件号码数据与可以共享的外
形名称数据和封装名称数据产生关联。相
关模式允许复数的元件号码使用同样的外
形名称和封装名称，因此可以减小各库的
尺寸。此外，通过编辑被复数元件号码使
用的外形或者封装纪录，可以一次性更新
元件号码。这一点和 Fuji 以前的主系统
FujiCam 相类似。当这种模式处于激活状
态时，使用三个组件创建和编辑数据。元
件号码编辑器使用于创建、编辑元件的属
性以及与外形数据和封装数据的连接。外
形编辑器用来创建、编辑外形数据。封装
编辑器用来创建、编辑封装数据
非相关模式
在此模式中，元件号码数据、外形名称数据和封装名称数据将使用同一个文件名保存。不同的元件数据
之间没有任何关联。这种模式可以防止用户同时在不同的元件中编辑外形数据和封装数据。这种模式与
Fuji 以前的主系统 MCS 相类似。当这种模式处于激活状态时，只有一个组件被用来创建、编辑元件数
据。在安装过程中，需要指定使用模式。 Fuji Flexa 中的默认模式为相关模式。模式可以在用户服务
器电脑中进行修改。单击 [Start] 后，顺序选择 [Programs]-[Fuji Flexa] ，单击 [Flexa Server
Setup] 。在弹出的对话框中的 [User Server] 标签页中的“ SystemsSettings ”部分，选择 [Display
part data in Non-relational mode] （以非相关模式显示元件数据） 。
PARTNO包含两部分数据 shapedata 和 packagedata
Shapedata
Body Size X/Y ：輸入零件 Body 的尺寸 (不包括腳 )。
Body Size X/Y Tolerance ：輸入零件 Body 尺寸誤差值。
Height ：输入零件的厚度。
Height Tolerance ：零件厚度公差 CP7 以上 Machine 用。
Color ：零件本体颜色 (如若零件实体与设置的颜色不对将发生错误 CP7 以上 Machine 用
Stand Off ： IC 本体缺口尺寸 XP Machine 用
