传输控制显示在导向器窗口中，当其被选 择时，窗口分割成四个窗格， [Groups in ‘ Jobs'] 窗格显示本地组和全局组 Job 列 表；在 [Groups in ‘ Jobs'] 窗格中选择 项目的内容显示在右侧的 [Contents of ‘ Jobs'] 窗格中； [Groups in ‘ System'] 窗格分层显示工厂、生产线和 机器；在 [Groups in ‘ System…
基准定位点是在所有 Job 中都可见到的 , 进行高精度贴装所不可欠缺的定位点。基准定位点是电路板上
的一个定位点，机器使用它来补偿电路位置的微小偏差。基准定位点分为三类：
Panel （电路板）： 用于整个电路板相对机器位置的校准。
Board （子电路板）： 用于在电路板内校准子电路板位置。
Part （元件）： 用于校准单个元件位置（通常使用于引脚密间距元件）。
跳过定位点
向电路板上贴装元件时，有时会发生分割电路板中的某块子电路板被损坏或不可以使用的情况。在这种
情况下，需要跳过分割电路板上的某块特定的子电路板。如果在待跳过的子电路板上设置跳过定位点，
那么当机器在电路板上发现该定位点后将跳过该子电路板（即不在该子电路板上贴装元件）。如果在所
指定的位置没有发现跳过定位点，机器将向子电路板贴装元件。跳过定位点分为两类：
电路板： 此类跳过定位点被视为主跳过定位点。尽管可以利用跳过定位点功能将子电路板设置为跳
过，但是在实际的生产中，这种情况极为少见。在这种极少发生子电路板跳过的生产状态
下，利用主跳过定位点可以缩短检查分割电路板上每一块子电路板的跳过定位点所需的时
间。主跳过定位点被定义为电路板上的跳过定位点。如果指定了主跳过定位点，并且被机器
检测到，则机器会继续检测分割电路板上每一块子电路板是否存在跳过定位点，并且跳过有
跳过定位点的子电路板。如果机器没有检测到主跳过定位点，将不再进一步检测跳过定位
点，而直接进入元件贴装阶段，从而缩短了检测跳过定位点的时间。
子电路板： 如果机器在所指定的位置检测到跳过定位点，将跳过该当子电路板
Mark Type ：輸入 F代表該 Mark為 Fiducial
Mark; S代表該 Mark 為 Skip Mark
Pattern ：輸入 Mark 的形狀 ( 參考附圖 )
Diameter/Isolation ：输入 Mark 的直径及
偏差范围
Mark Color ：輸入 Mark為白色或是黑色
Read Level ：輸入讀取 Mark時 CCD的亮度
值。 ( 預設 128)
Inspection Method ：輸入檢查 Mark 的方
式。 ( 預設 Scan)
Scanning Area ：輸入搜尋 Mark 的區域大
小。 ( 至少 3.5mm，一般設 5mm)
5. 传输 (Transmission)
传输用于在 Fuji Flexa 与生产线之间发送数据，最常用到的是生产程序和固有值的传输。传输也用于
发送 CCIMF 文件和其他文件（例如 :CP-7 系列的吸嘴配置文件）。
传输控制显示在导向器窗口中，当其被选
择时，窗口分割成四个窗格， [Groups in
‘ Jobs'] 窗格显示本地组和全局组 Job 列
表；在 [Groups in ‘ Jobs'] 窗格中选择
项目的内容显示在右侧的 [Contents of
‘ Jobs'] 窗格中； [Groups in
‘ System'] 窗格分层显示工厂、生产线和
机器；在 [Groups in ‘ System'] 窗格中
选择项目的数据显示在右侧的 [Contents
of ‘ System'] 窗格中。如果被选项是机
器，那么将在右侧窗格中显示该机器的生
产程序
传输 Job
有很多种方法传输 Job 。
1. 从 [Tools] 菜单中，选择 [Transmit]-[Job...] 。或者在传输控制窗口中，从 [Contentsof ‘ Jobs']
窗格中将 Job 拖放到工厂 / 生产线窗格中的生产线或机器上。
2. 弹出 [Transmit Job - Fuji Flexa] 对话框。 [Job:] 右侧显示的是将要传输的 Job，如果未显示 Job
或 Job 显示不正确，单击 [Browse] 显示 [Select Data – Fuji Flexa] 对话框，选择要传输的 Job 并
单击 [Open] 。在 [Side] 部分选择传输的电路板的面。
3. 在 [Line:] 下拉式列表框中选择传输目标的生产线名称。一旦选择了生产线，将在已经含有生产程
序的机器的别名的左侧显示一个小的电路板图标，而对于不含有生产程序的机器则显示被红 X 覆盖的电
路板图标。
4. 选择要传输的目标机器，不能选择带有被红 X 覆盖的电路板图标的机器。
5. 选择了目标机器后，在对话框下部选择必要的选项，单击 [Send] 开始传输。
6. 在传输期间会显示 [Transmission Status-Fuji Flexa] 对话框。在对话框中显示 Job 和机器。传输
状态显示在机器别名的右侧。发生错误时，单击 [Error Details] 显示错误的详细信息。传输结束后，
单击 [Close] 关闭对话框
传输 CCIMF 文件
与传输 Job 不同的是，传输 CCIMF 文件只有一种方法。一旦传输开始后，其过程与传输 Job相类似。
1. 从 [Tools] 菜单中，选择 [Transmit]-[CCIMF file...] ，显示 [Transmit CCIMF File-Fuji Flexa]
对话框。
2. 单击 [Browse] 显示 [Open File] 对话框，选择要传输的 CCIMF 文件，然后单击 [Open] 。
3. 所选择的文件和路径显示在 [CCIMF file to be sent] 下。从下拉式列表中选择传输目
标生产线。
4. 选择要传输目标机器。
5. 选择了目标机器后，在对话框下部选择必要的选项，单击 [Send] 开始传输。
6. 在传输期间会显示 [Transmission Status-Fuji Flexa] 对话框。在对话框中显示 CCIMF文件和机
器。传输状态显示在机器别名的右侧。发生错误时，单击 [Error Details] 显示错误的详细信息。传输
结束后，单击 [Close] 关闭对话框
接收固有值
1. 在 [Transmission Control] 窗口中双击工厂文件夹显示目标生产线，再双击生产线显示
该生产线上的机器。
2. 右击机器别名，从弹出的快捷菜单中选择 [Calibration Data...] 。
3. 在弹出的 [Calibration Data-Fuji Flexa] 对话框中，选择 [Receive...] ，显示 [Receive
Calibration Data - Fuji Flexa] 对话框。
4. 输入用于保存数据的名称，单击 [OK] 接收来自机器的数据并按照指定的名称保存。如果
没有其它数据需要接收，单击 [Close] 关闭 [Calibration Data...] 对话框。
传输固有值
1. 在 [Transmission Control] 窗口中双击工厂文件夹显示目标生产线，再双击生产线显示该生产线上
的机器。
2. 右击机器别名，从弹出的快捷菜单中选择 [Calibration Data...] 。
3. 弹出 [Calibration Data-Fuji Flexa] 对话框。从固有值列表中选择要传输的固有值，单击 [Set
Default] 将该文件设定为传输文件，选择 [Transmit] 传输文件
传输状态数据
1. 在 [Transmission Control] 窗口中双击工厂文件夹显示目标生产线，再双击生产线显示该生产线上
的机器。
2. 右击机器别名，从弹出的快捷菜单中选择 [Calibration Data...] 。
3. 在弹出的 [Calibration Data-Fuji Flexa] 对话框中，选择 [Status Data] 标签页。
4. 进行必要的设定后，单击 [Transmit] 传输状态数据。
传输吸嘴 / 吸嘴置放台数据
1. 在 [Transmission Control] 窗口中双击工厂文件夹显示目标生产线，再双击生产线显示该生产线上
的机器。
2. 右击机器别名，从弹出的快捷菜单中选择 [Calibration Data...]
3. 在弹出的 [Calibration Data-Fuji Flexa] 对话框中，选择 [Spec Data] 标签页。
4. 选择要传输的文件，单击 [Transmit] 传输数据。
6 生产线编辑器 (Line Editor)
必须正确建立工厂以确保生产线上的机器与 Fuji Flexa 之间
的通信。在生产线创建过程中输入的信息将被读入 Job 中以创
建 Job 的生产线配置。这意味着一旦正确配置了机器，就可以
简单的将生产线全体读入到 Job 中。这也保证了机器可正确匹
配工厂 / 生产线

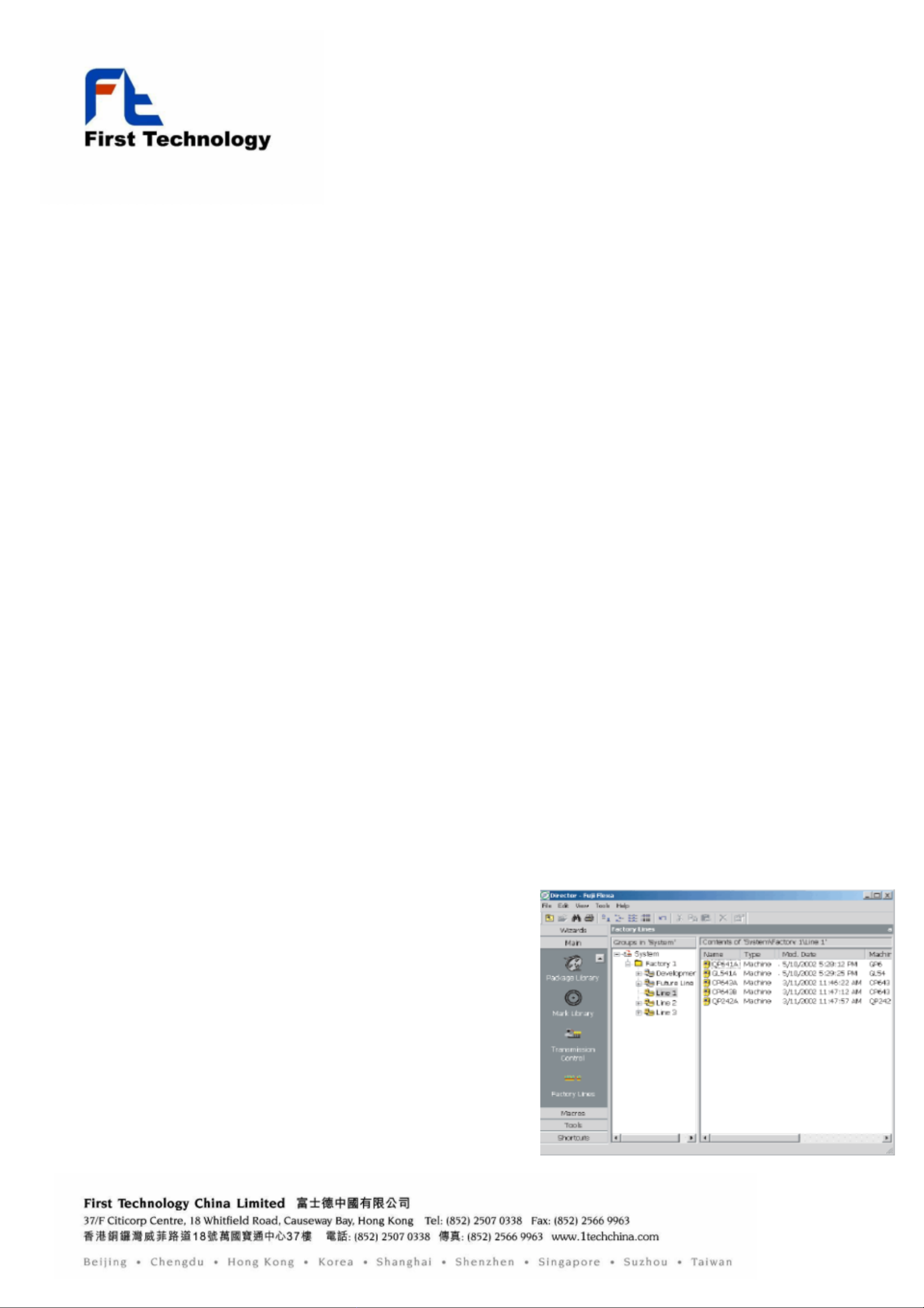

工厂生产线（ Factory Lines ）显示在导向器窗口中，它用于
编辑传输和生产线监视的设置。
当选择此图标后，窗口被分为两个窗格。左边的工厂 / 生产线
窗格显示工厂和生产线的分层
列表，右边的工厂 / 生产线窗格显示左边窗格中的选项数据
