- 94 - RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 401-14720 CV S UNIT V ＣＶＳ ユニット Ｖ 1 2 S L- 60305 92- T N SC R E W M3 L=5 座金付き六角穴ボルト Ｍ ３ Ｌ ＝５ (12 ) 3 400-99514 CV S BASE P ＣＶＳ ベース Ｐ (1 ) 4 S M - 6051202-TN…
- 93 -
47.CVS COMPONENTS
ＣＶＳ 関係
2
20
19
21
1
9
9
9
9
6
5
3
12
18
17
16
15
14
13
12
11
11
11
11
10
10
10
10
10
12
12
8
7
7
7
6
6
4
22
- 94 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14720 CVS UNIT V
ＣＶＳ ユニット Ｖ
1
2 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ ３ Ｌ ＝５
(12)
3 400-99514 CVS BASE P
ＣＶＳ ベース Ｐ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
(2)
5 401-05839 CVS BRACKET
ＣＶＳ ブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS COVER
ＣＶＳ カバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(5)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(4)
16 401-05840 CVS PCB COVER
ＣＶＳ 基板カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 401-18897 CVS_BASE_V2
ＣＶＳ ベース＿ Ｖ ２
(1)
20 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
21 400-95117 CVS PCB ASM.
ＣＶＳ 基板組
1
22 SL-6061692-TN BOLT
座金付き六角穴ボルト
1
- 95 -

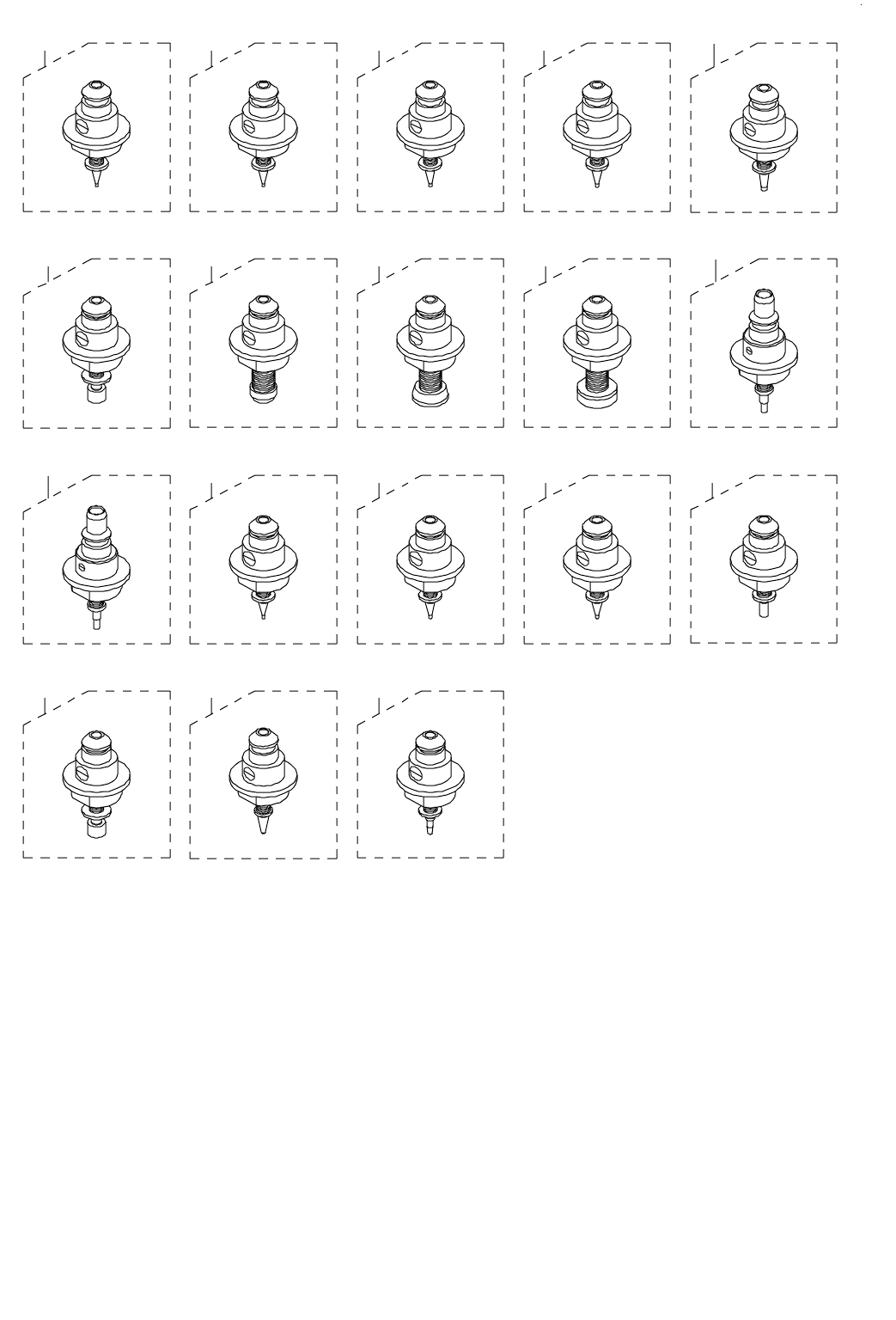

48.NOZZLE ASSEMBLY COMPONENTS
ノズルアッセンブリ関係
1817
987
11
16
15141312
21
5
10
6
43
