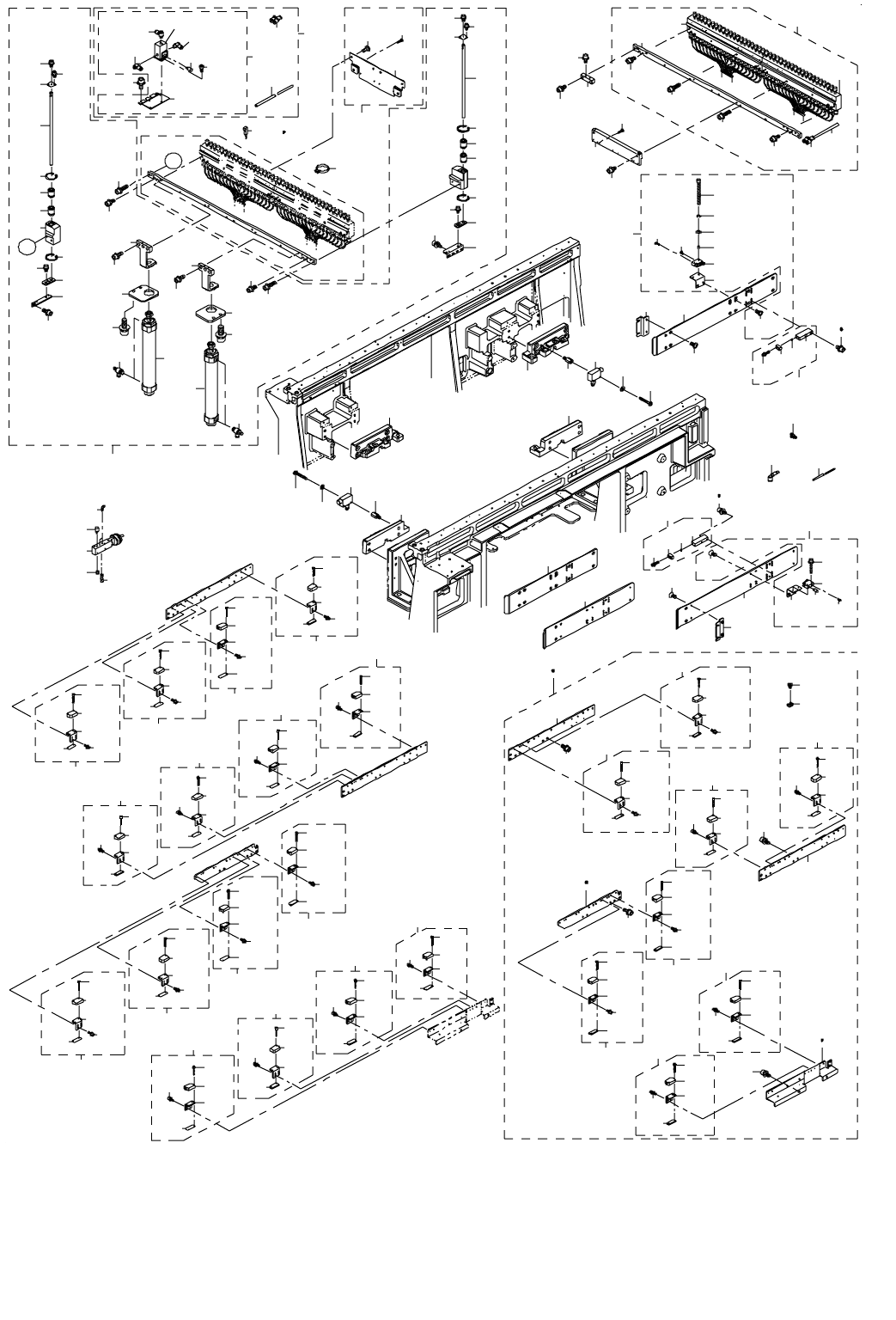

64.BANK LIFTER UNIT COMPONENTS
バンクリフタユニット関係
5
5
12
9
28
43
20
19
42
8 23
8
23
41
41
21
21
22
23
22 23
33
32
31
6
7
6 7
6 7
6 7
17
18
16
15
14
13
30
29
11
10
4
24
25
27
3
40
35
36
36
37
37
38
39
39
1 2
26
38
37
37
36
36
35
39
39
50
50
45
46
46
47
47
49
44
50
50
49
47
48
46
46
45
51
52
53
54
55
56
57
58
34
- 128 -
NOTE( 注記 ) #01....TYPE E LIFTER 電動リフタ仕様
#02....ME BANK COMMON USE SPECIFICATION メカ電動バンク共用仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47449 B_LIF_FRAME_R
バンクリフタフレーム Ｒ
1
2
#02
401-10119 B_LIF_FRAME_R
バンクリフタフレーム Ｒ
1
3 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
4 400-93854 CYLINDER SCREW M8 L=125 シリンダねじ Ｍ ８ Ｌ ＝１２５ 4
5 SL-6 083092-TN SC REW M8 L =30
座金付き六角穴ボルト Ｍ ８ Ｌ ＝３０
8
6 401-47453 LIFTER_SHAFT
リフタシャフト
4
7
#02
400-93838 LIFTER_SHAFT
リフタシャフト
4
8 SM-6051602-TN SCREW 六角穴ボルト 8
9 401-10295 LIF C YL SHAFT
リフタシリンダシャフト
1
10 E2622-729-000 LIFTER THRUST COLLAR
リフタスラストカラー
1
11 SM-106 2052-TP SCREW M6 L =20
六角穴ボルト Ｍ ６ Ｌ ＝２０
1
12 401-47452 BANK_LIFTER_R
バンクリフタ Ｒ
1
13 400-93840 BANK LOCATE PIN C2
バンクロケートピン Ｃ ２
1
14 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
15 WS-0820002-KN SPRING WASHER M8 ばね座金 Ｍ ８ 1
16 SM-806 0552-TP SCREW M6 L =5
止めねじ
2
17 401-47448 B_LIF_FRAME_L
バンクリフタフレーム Ｌ
1
18
#02
401-10117 B_LIF_FRAME_L
バンクリフタフレーム Ｌ
1
19 PC-0152030-00 SPEED CONTROLLER スピードコントローラ 2
20 400-93854 CYLINDER SCREW M8 L=125
シリンダねじ Ｍ ８ Ｌ ＝１２５
4
21 SB-8200003-00 BEARING
転がり軸受
2
22 SM-605 1602-TN SCREW
六角穴ボルト
8
23 #02 SM-60510 02-TN BOL T 六角穴ボルト 16
24 E2622-729-000 LIFTER THRUST COLLAR
リフタスラストカラー
1
25 SM-106 2052-TP SCREW M6 L =20
六角穴ボルト Ｍ ６ Ｌ ＝２０
1
26 401-47451 BANK_LIFTER_L
バンクリフタ Ｌ
1
27 SM-806 0552-TP SCREW M6 L =5 止めねじ 2
28 400-93839 BANK LOCATE PIN B2
バンクロケートピン Ｂ ２
1
29 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
1
30 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
1
31 400-93849 SENSOR PLATE センサプレート 1
32 SM-304 0652-TN SCREW M 4 L =6
丸ねじ Ｍ ４ Ｌ ＝６
2
33 400-92511 SWITCH D3DC-3
スイッチ Ｄ ３ ＤＣ −３
1
34
#01
401-47455 E_BANK_SUPPORT_UNIT
Ｅ バンクサポート組
1
35 400-94347 CYLINDER CM2B40-75 シリンダ ＣＭ ２ Ｂ ４０−７５ (2)
36 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
37 401-47479 CYLINDER_BR
シリンダブラケット
(4)
38 400-93842 LIFTER_SHAFT_HEAD
リフタシャフトヘッド
(2)
39 SL-6061 292-TN SC REW 座金付き六角穴ボルト (8)
40 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
41 SB-8200003-00 BEARING
転がり軸受
2
42 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
43 401-10295 LIF CYL SHAFT
リフタシリンダシャフト
1
44
#02
401-60005 E BANK SUPPORT UNIT
Ｅ バンクサポートユニット
1
45 400-94347 CYLINDER CM2B40-75
シリンダ ＣＭ ２ Ｂ ４０−７５
(2)
46 PC-0152030-00 SPEED CONTROLLER スピードコントローラ (4)
47 401-47479 CYLINDER_BR
シリンダブラケット
(3)
48 401-11180 CYLINDER_BR_U
シリンダブラケット＿ Ｕ
(1)
49 400-93842 LIFTER_SHAFT_HEAD
リフタシャフトヘッド
(2)
50 SL-6061 292-TN SC REW 座金付き六角穴ボルト (8)
51
#02
401-14146 BANK_VALVE_ME_ASM
バンクバルブ ＭＥ 組
1
52 401-11181 BANK_VALVE_BR_B
バンクバルブブラケット Ｂ
(1)
53 SL-6040 892-TN BOLT
座金付き六角穴ボルト
(2)
54 PV-0105051-00 MECHANICAL VALVE メカニカル バルブ (1)
55 PJ-3040405 -05 ELBOW
エルボユニオン
(2)
56 SL-6042 592-TN SC REW
座金付き六角穴ボルト
(2)
57 HX-0029400-00 FIXED BASE
固定ベース
(1)
58 SM-404 0801-SC SCREW M4X0.7 L=8 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ (1)
- 129 -
