- 16 0 - NO TE( 注記 ) # 01....F OR WITHOU T CU T TER カッター無し用 # 02....F OR W ITH CU TTER カッター有り用 # 03....T YPE 950M M,E N ９５０ ＭＭ，ＥＮ 仕様 REF .NO N O T E PA RT NO D E S C R I P T I O N 品 名 Q ty 1 401-12818 T R OLLEY ASM トロリー組…
- 159 -

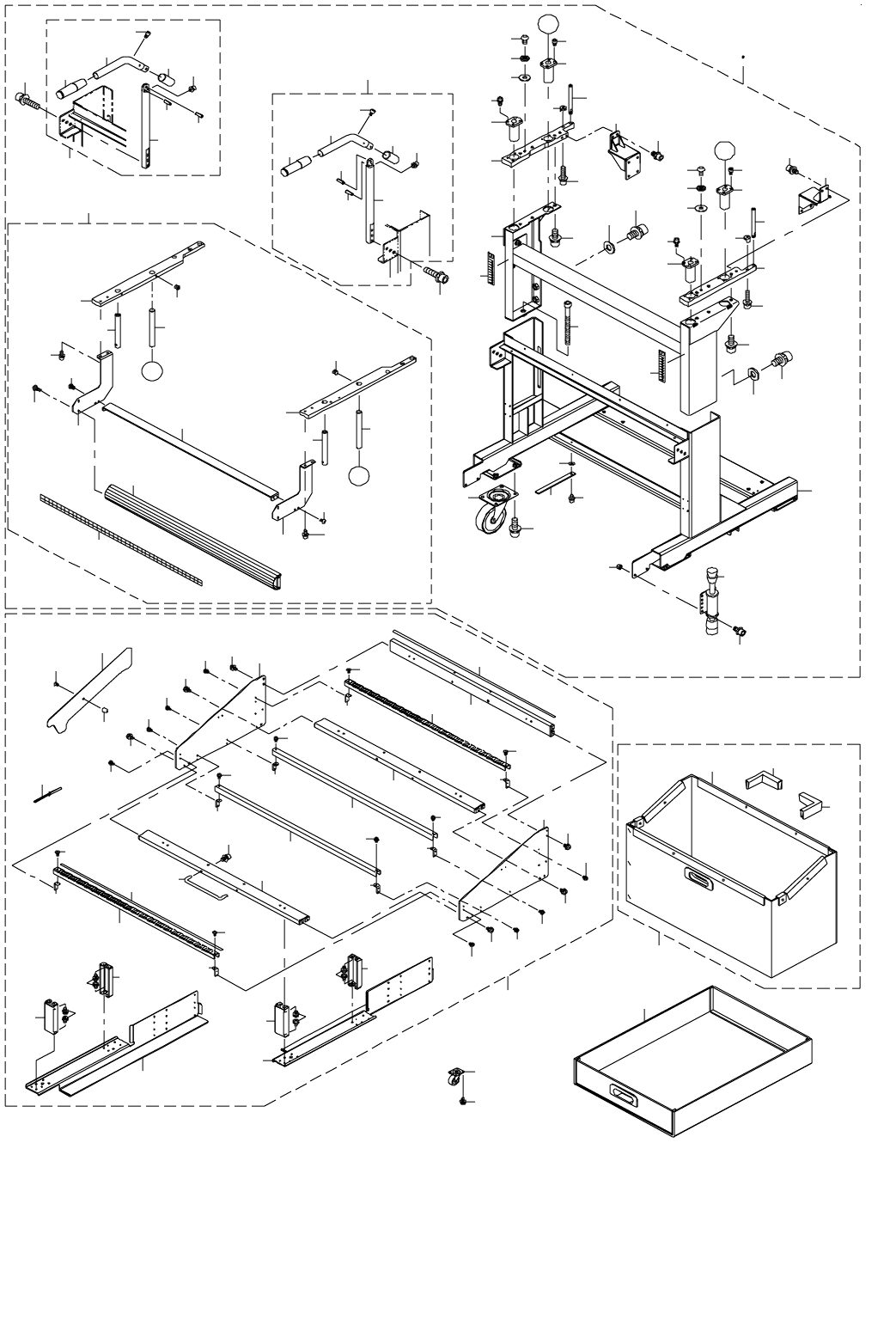

80.IFS-NX COMPONENTS(2)
ＩＦＳ − ＮＸ 関係（２）
62
63
62
63
63
63
62
62
60
61
59
59
71
73
69
67
69
67
57
55
56
64
66
58
81
72
72
72
72
68
68
71
70
70
70
70
70
69
67
69
67
69
67
69
67
69
67
69
67
70
65
70
70
71
72
72
74
65
79
78
80
77
25
22
B
B
52
A
A
5
24
11
4
3
1 2
35
33
38
31
37
31
34
38
33
6
13
7
9
36
36
37
51
34
32
35
8
12
10
29
46
45
50
49
45
39
14
15
15
10
12
42
40
41
42
21
44
44
43
20
24
43
25
8
11
4
3
21
22
22
21
21
22
26
28
27
30
29
32
23
16
19
18
17
48
47
47
30
54
53
54
53
76
76
75
- 160 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....FOR WITH CUTTER カッター有り用
#03....TYPE 950MM,EN ９５０ ＭＭ，ＥＮ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-12818 TROLLEY ASM
トロリー組
1
2 #03 401-20913 TROLLEY_ASM_950 トロリー組＿９５０ 1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
5 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿ Ｌ ７０
(1)
6 400-94837 TROLLEY UPPER
トロリーアッパー
(1)
7 401-10302 TROLLEY BOTTOM トロリーボトム (1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
10 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
11 400-89239 E TROLLEY PLATE
Ｅ トロリープレート
(4)
12 SL-6102042-TN SCREW 座金付き六角穴ボルト (4)
13 401-47459 TROLLEY STOPPER BLOCK R
トロリーストッパーブロック Ｒ
(1)
14 401-47458 TROLLEY STOPPER BLOCK L
トロリーストッパーブロック Ｌ
(1)
15 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
16 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ ６ Ｘ １ １種
(4)
17 400-94859 CASTER 107N キャスター １０７ Ｎ (4)
18 SL-6082092-TN BOLT
座金付き六角穴ボルト
(16)
19 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN BOLT 六角穴ボルト (16)
23 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
26 SL-6041292-TN SCREW
座金付き六角穴ボルト
(1)
27 400-23476 FG GUM SHEET ＦＧ ゴムシート (1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
29 SL-6083092-TN SCREW
座金付き六角穴ボルト
(6)
30 400-94928 TROLLEY HANDLE ASM
トロリーハンドル組
(2)
31 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
32 SL-6040642-TN BOLT 座金付き六角穴ボルト (1)
33 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
34 400-94854 HANDLE SHAFT ET
ハンドルシャフト ＥＴ
(1)
35 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
36 PS-0400122-KP SPRING PIN
スプリングピン
(2)
37 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
38 E2635-729-000 HANDLE SLIDER ハンドルスライダ (1)
39 401-12820 TROLLEY TAPE GUIDE ASM
トロリーテープガイド組
(1)
40 401-27990 BANK_PLATE_R
バンクプレート Ｒ
(1)
41 401-27989 BANK_PLATE_L
バンクプレート Ｌ
(1)
42 401-28047 LINEAR_SHAFT
リニアシャフト
(2)
43 SM-8060552-TP SCREW M6 L=5 止めねじ (4)
44 400-98942 SUPPORT SHAFT
サポートシャフト
(2)
45 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
46 401-10311 TAPE GUIDE BR R
テープガイドブラケット Ｒ
(1)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
48 401-10312 TAPE GUIDE SUPPORT テープガイドサポート (1)
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
50 400-94372 TAPE GUIDE BR C
テープガイドブラケット Ｃ
(1)
51 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦ ポジションラベル（４０）＿２
(1)
52 401-10310 TAPE GUIDE BR L
テープガイドブラケット Ｌ
(1)
53 401-52318 BASE_GUIDE_BR_CL_10VA ベースガイドブラケット ＣＬ ＿１０ ＶＡ (2)
54 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
55 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
16
56 400-94860 TH CASTER
ＴＨ キャスター
4
57 401-14554 TAPE HOLDER ASM
テープホルダ組
1
58 400-84676 SEPARATION PLATE セパレーションプレート (20)
59 401-10291 REEL FIXING BAR40
リールフィキシングバー４０
(2)
60 401-10286 TRASH BOX FRAME L
トラッシュボックスフレーム Ｌ
(1)
61 401-10287 TRASH BOX FRAME R
トラッシュボックスフレーム Ｒ
(1)
62 401-10290 TAPE HOLDER FOOT
テープホルダ足
(4)
63 SL-4040891-SC SCREW M4X8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (16)
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(20)
65 401-10285 TAPE HOLDER PL
テープホルダ ＰＬ
(2)
66 E1612-706-C00 REEL SH
リール ＳＨ
(20)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
68 400-94863 TAPE SUPPORT テープサポート (2)
69 400-84674 REEL SUPPORT ANGLE
リールサポートアングル
(8)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(16)
71 400-94862 TAPE HOLDER BR 1
テープホルダーブラケット１
(3)
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(12)
73 400-94864 TAPE HOLDER HANDLE テープホルダハンドル (1)
74 SL-6051092-TN BOLT 座金付き六角穴ボルト (2)
75 HX-0009600-0A GROMMET
エッジングブッシュ
(0.7)
76 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦ ポジションラベル（４０）＿２
(2)
77
#01
400-94513 TRASH BOX L
トラッシュボックス Ｌ
1
78 400-25327 CORNER PIECE B1
コーナーピース Ｂ １
(2)
79 400-94959 TRASH_BOX_L_A トラッシュボックスＬ＿Ａ (1)
80 400-25326 CORNER PIECE A1
コーナーピース Ａ １
(2)
81
#02
401-10289 TRASH BOX
トラッシュボックス
1
- 161 -

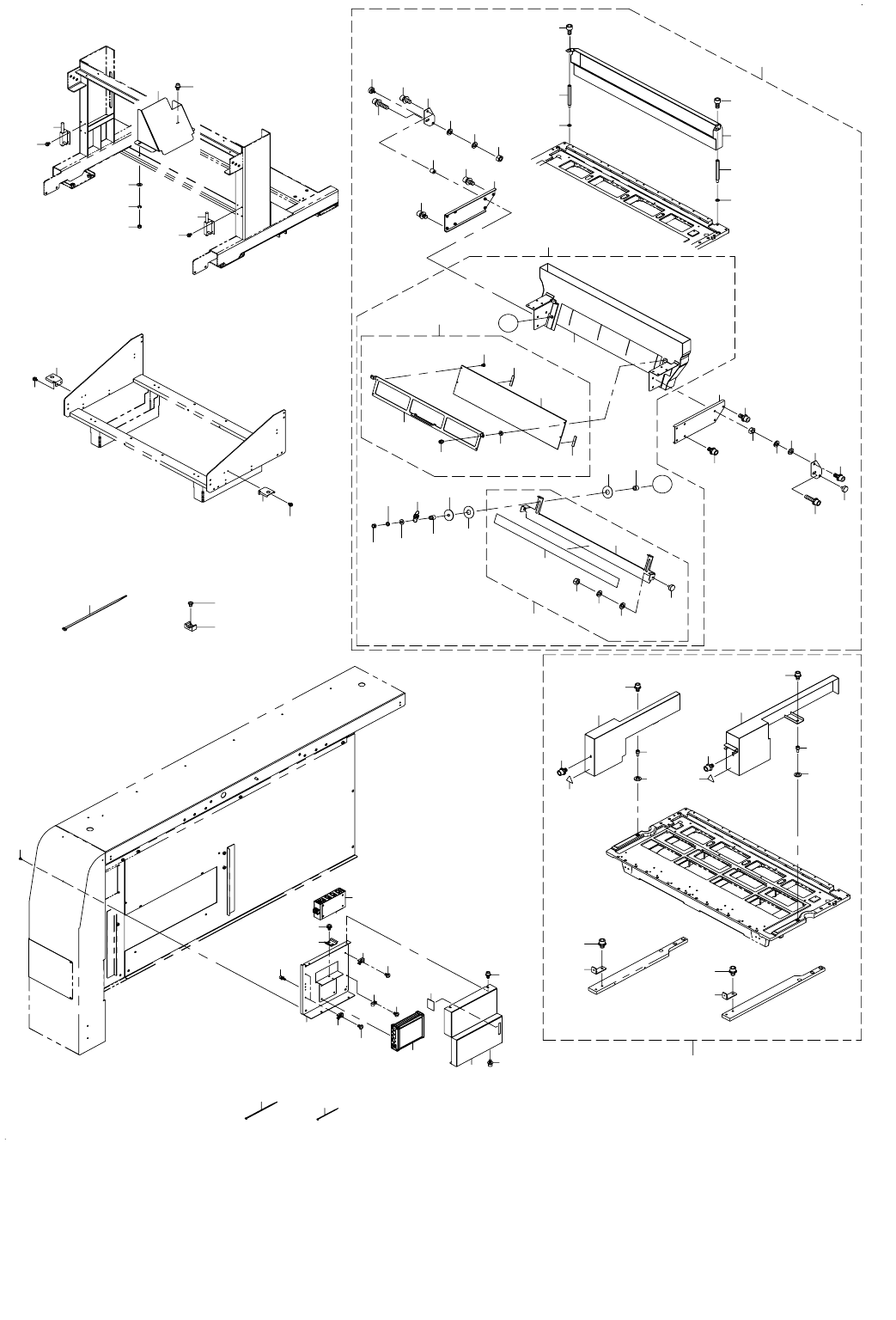

81.IFS-NX COMPONENTS(3)
ＩＦＳ − ＮＸ 関係（３）
52
43
42
41
40
62
62
58
59
60
60
59
58
57
56
62
55
55
53
10
10
9
16
15
1
9
2
8
5
4
4
5
8
12
11
11
12
16
15
19
18
17
7
7
6
6
3
14
21
22
20
13
28
25
24
25
27
26
26
27
30
50
47
59
B
B
31
32
29
46
34
33
35
36
49
48
51
46
45
38
39
37
44
61
57
62
23
54
56
54
69
70
64
73
76
76
63
71
66
75
74
65
68
77
77
77
72
67
72
