- 24 - NO TE( 注 記 ) # 01....T YPE M Ｍ 仕様 # 02....T YPE M (EN) Ｍ（ＥＮ）仕様 # 03....T YPE L Ｌ 仕様 # 04....T YPE L ( EN) Ｌ（ＥＮ）仕様 # 05....F OR EN ＥＮ 用 # 06....F OR 3010ACL ３０１０ ＡＣＬ 用 REF .NO N O T E PA RT NO D E S C R I P T I O N…
- 23 -

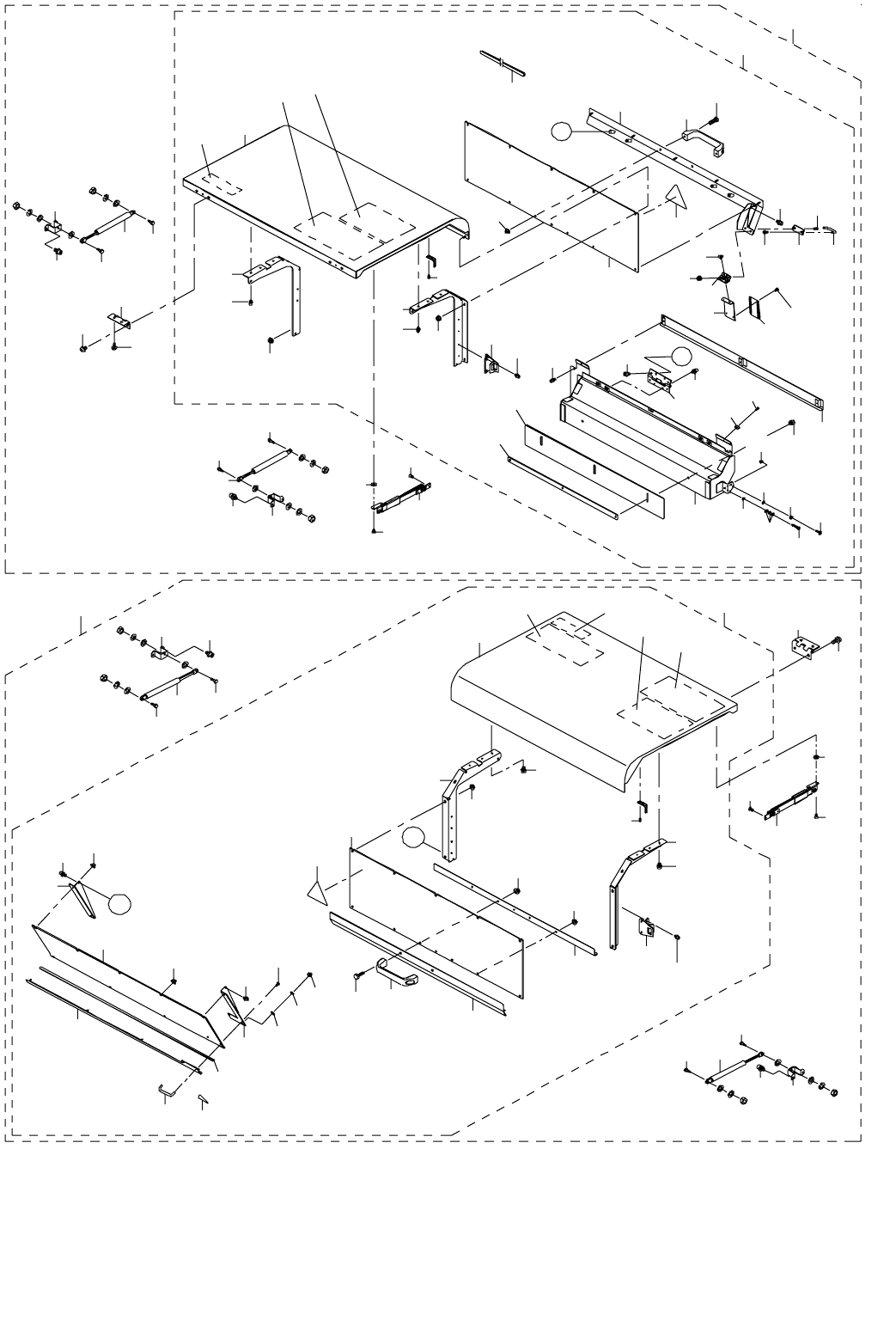

12.COVER COMPONENTS(2)
カバー関係（２）
B
A
50
A
48
49
50
50
50
49
9
18
6
60
62
74
74
75
75
75
72
70
1 5
36
37
35
24 26
39 41
30
44
27
29
45
31 32
27
43
23
22
65
67
69
68
66
53
11
17
12
15
19
14
10
13
13
8
7
16
21
33
33
44
28
34
34
35
42
B
52
54
55
57
56
38
38
38
38
51
76
77
63
71
73
20
C
C
46
47
58
59
78
80
79
64
81
82
- 24 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE M(EN) Ｍ（ＥＮ）仕様
#03....TYPE L Ｌ 仕様
#04....TYPE L(EN) Ｌ（ＥＮ）仕様
#05....FOR EN ＥＮ 用
#06....FOR 3010ACL ３０１０ ＡＣＬ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47255 COVER_RUR(M)_ASM
カバー＿ ＲＵＲ（Ｍ）＿組
1
2 #02 401-47257 COVER_RUR(M_EN)_ASM カバー＿ ＲＵＲ（Ｍ ＿ ＥＮ）＿組 1
3
#03
401-47256 COVER_RUR(L)_ASM
カバー＿ ＲＵＲ（Ｌ）＿組
1
4
#04
401-47258 COVER_RUR(L_EN)_ASM
カバー＿ ＲＵＲ（Ｌ ＿ ＥＮ）＿組
1
5
#06
401-58869 COVER_RUR_ASM_10ACL
カバー＿ ＲＵＲ ＿組＿１０ ＡＣＬ
1
6 401-47273 SC_LOCK_ASM
ＳＣ ＿ロック＿組
(1)
7 401-11821 SCL_BASE ＳＣＬ ＿ベース (1)
8 401-47117 SCL_SOLENOID_BASE
ＳＣＬ ＿ソレノイドベース
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
10 401-47118 SCL_HOOK
ＳＣＬ ＿フック
(1)
11 HX-0009600-0A GROMMET
エッジングブッシュ
(0.015)
12 SM-6053502-TN HEXAGONAL-HOLE BOLT M5 L=35 六角穴ボルト Ｍ ５ Ｌ ＝３５ (1)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ ５ Ｘ ０．８ １種
(2)
14 401-47119 DOOR_LOCK_SP
ドアロック ＳＰ
(1)
15 401-46405 COVER LOCK SV ASM
ドアロック ＳＶ 組
(1)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
17 SL-6061292-TN SCREW 座金付き六角穴ボルト (2)
18 401-11824 SCL_COVER
ＳＣＬ ＿カバー
(1)
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
21 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ ＨＰ １
(4)
22 401-47199 SWITCH_PANEL_COVER スイッチパネルカバー (1)
23 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(4)
24 401-47276 SWITCH_PANEL_R_ASM
スイッチパネル Ｒ 組
(1)
25
#05
401-47277 SWITCH_PANEL_R(EN)_ASM
スイッチパネル Ｒ（ＥＮ）組
(1)
26
#06
401-58875 SW_PANEL_R_10ACL_ASM
ＳＷ ＿パネル＿ Ｒ ＿１０ ＡＣＬ ＿組
(1)
27 HX-0035400-0H SPACER スペーサ (6)
28 HX-0070600-0A MOUNT BASE
マウントベース
(3)
29 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
30 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
31 401-48275 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
32 #05 401-48279 OPERATION PCB REAR10 ASM(EN) オペレーション基板リア１０組（ＥＮ） (1)
33 HX-0035400-0M STUD
基板サポート
(2)
34 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(2)
35 HA-0055200-30 BEZEL
ベゼル
(2)
36 HA-0055200-10 LENS RED
レンズ 赤
(1)
37 HA-0055200-1B LENS GREEN
レンズ 緑
(1)
38 HX-0032600-0A BUSH ブッシュ (4)
39 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
40
#05
401-31990 EMG SW R CABLE ASM (EN)
ＥＭＧ ＳＷ Ｒ ケーブル組（ＥＮ）
(1)
41
#05
HA-0062600-10 SWITCH
スイッチ
(1)
42 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(2)
43 401-47128 SWITCH_PANEL スイッチパネル (1)
44 HX-0035400-0A BOARD PARTS
基板パーツ
(2)
45
#06
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2)
46
#06
401-58859 USB_HOLE_COVER
ＵＳＢ ＿ホール＿カバー
(1)
47
#06
SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(2)
48 401-47200 COVER_RUR カバー＿ ＲＵＲ (1)
49 401-10761 COVER_BR_A
カバー＿ ＢＲ ＿ Ａ
(2)
50 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
51
#03
401-47134 COVER_RUR_L_BR
カバー＿ ＲＵＲ＿Ｌ＿ＢＲ
(1)
52 401-47139 FEEDER_COVER_GUIDE_R
フィーダカバーガイト＿ Ｒ
(1)
53 HX-0032600-0P GROMMET ドームプラグ (1)
54 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.223)
55 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(2)
56 401-47127 MOTOR_COVER_KB
モーターカバー ＫＢ
(1)
57 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(6)
58
#06 401-58853 COVER_RUC_BR カバー ＲＵＣ ブラケット (1)
59
#06
SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
60 401-47253 COVER_RUL(M)_ASM
カバー＿ ＲＵＬ（Ｍ）＿組
1
61
#03
401-47254 COVER_RUL(L)_ASM
カバー＿ ＲＵＬ（Ｌ）＿組
1
62
#06
401-58870 COVER_RUL_ASM_10ACL
カバー＿ ＲＵＬ ＿組＿１０ ＡＣＬ
1
63 400-81751 B_COVER_SCREW Ｂ カバースクリュウ (4)
64 401-47278 FEEDER_SIDE_COVER_R_ASM
フィーダサイドカバー＿ Ｒ ＿組
(1)
65 401-47137 FEEDER_SIDE_COVER_R_A
フィーダサイドカバー＿Ｒ＿Ａ
(1)
66 401-47138 FEEDER_SIDE_COVER_R_B
フィーダサイドカバー＿Ｒ＿Ｂ
(1)
67 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
68 SL-6040892-TN BOLT 座金付き六角穴ボルト (2)
69 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
70 401-11672 FC_GUIDE_L
ＦＣ ＿ガイド＿ Ｌ
(1)
71 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.184)
72 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
73 401-47136 COVER_RUL カバー＿ ＲＵＬ (1)
74 401-10761 COVER_BR_A カバー＿ ＢＲ ＿ Ａ (2)
75 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
76
#03
401-47133 COVER_RUL_L_BR
カバー＿ ＲＵＬ＿Ｌ＿ＢＲ
(1)
77 401-36850 MOTOR_COVER_R
モータカバー Ｒ
(1)
78
#06
L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ １４
(1)
79 #06 401-58860 COVER_RUL_PLATE カバー ＲＵＬ プレート (1)
80
#06
400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
(4)
81
#06
401-58853 COVER_RUC_BR
カバー ＲＵＣ ブラケット
(1)
82
#06
SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
- 25 -
13.COVER COMPONENTS(3)
カバー関係（３）
44
67
66
96
96
95
92
92
94
94
93
93
91
91
90
90
97
45
A
79
78
A
86
85
84
59
82
79
72
71
70
69
68
65
64
63
62
61
60
48
51
49
48
48
46
88
36
3
1
2
11
40
39
38
37
40
39
38
42
36
43
31
32
30
27
10
20
18
7
6
6
4
5
41
35
89
73
73
74
74
76
75
77
87
14
9
12
13
9
14
15
16
8
17
19
A
A
12
23
24
22
21
25
26
28
29
33
37
80
83
56 57
58
55
81
50
50
92
92
47
52
53
54
38
38
34
