- 38 - NOTE ( 注記 ) #0 1....T YPE M Ｍ 仕様 #0 2....T YPE L Ｌ 仕様 RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 401-46916 Y_S E N SO R_ BR _F _AS M Ｙ センサーブラケット Ｆ 組 1 2 401-46929 Y_S E N SO R_ BR Ｙ センサブラケット (1 ) 3 …
- 37 -

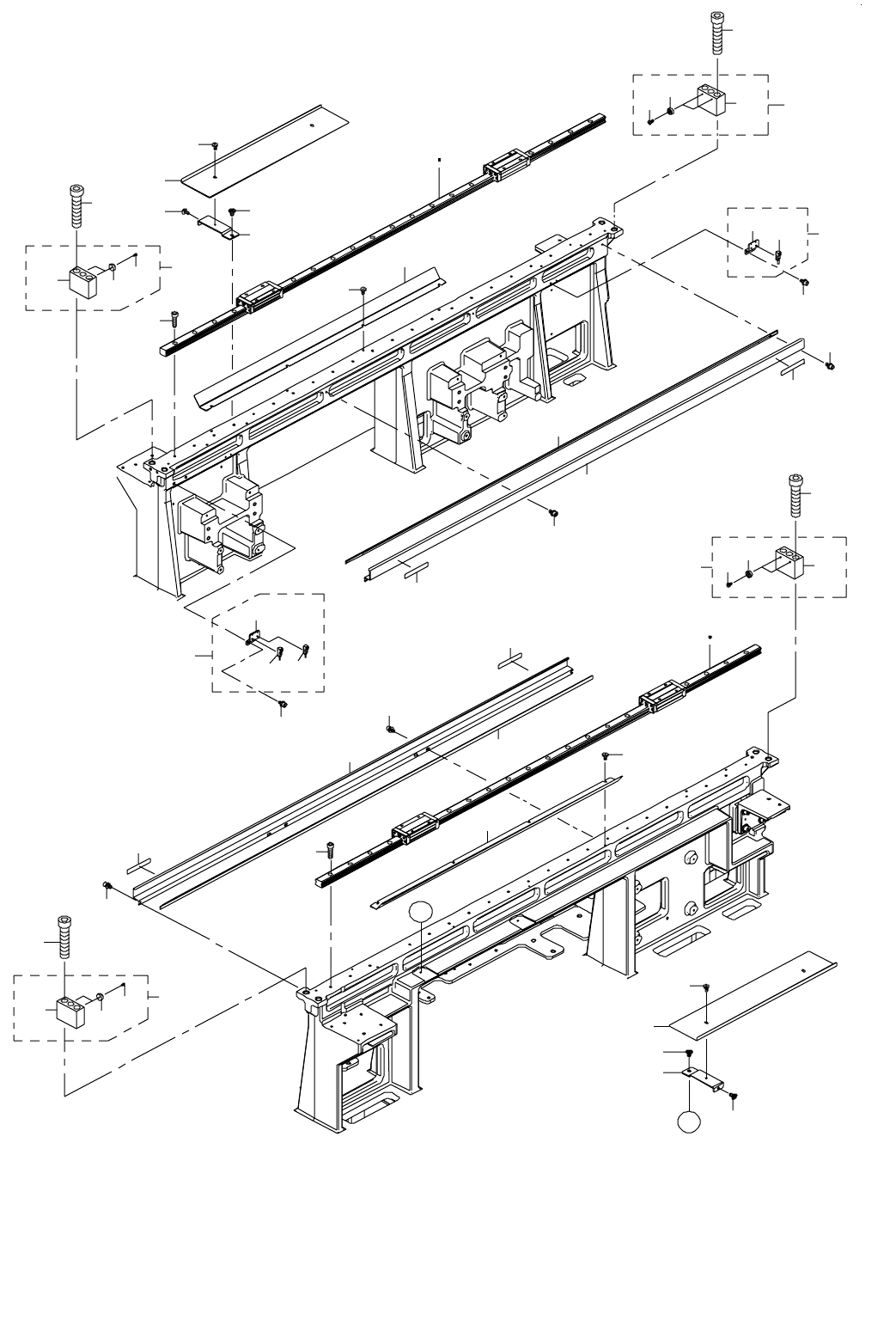

19.X-Y COMPONENTS(2)
Ｘ − Ｙ 関係（２）
13
13
13
17
16
14
15
6
14
16
15
17
12
12
12
12
18
18
18
18
11
11
16
15
14
14
16
15
10
10
19
20
19 20
21
21
9
8
7
5
4
3
17
2
23
22
22
13
25
26
24
27
27
25
26
24
27
27
A
1
17
A
23
- 38 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-46916 Y_SENSOR_BR_F_ASM
Ｙ センサーブラケット Ｆ 組
1
2 401-46929 Y_SENSOR_BR
Ｙ センサブラケット
(1)
3 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
4 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
6 401-46917 Y_SENSOR_BR_R_ASM
Ｙ センサーブラケット Ｒ 組
1
7 401-46929 Y_SENSOR_BR
Ｙ センサブラケット
(1)
8 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
(1)
9 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
10 400-91396 MAGNETIC SCALE Y
マグネスケール Ｙ
2
11 401-46930 Y_MSC_GUARD
Ｙ ＿ ＭＳＣ ガード
2
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
8
13 401-13989 Y STOPPER ASM
Ｙ ストッパ組
4
14 400-00708 Y STOPPER
Ｙ ストッパ
(1)
15 400-49671 COVER CUSHION
カバークッション
(2)
16 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
17 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ １２ Ｌ ＝６０
8
18 401-05882 KEEP MAGNET AWAY LABEL
着磁禁止シール
4
19
#02
401-06039 Y LM GUIDE L
Ｙ軸ＬＭガイドＬ
2
20
#01
401-06038 Y LM GUIDE M
Ｙ軸ＬＭガイドＭ
2
21 SM-6051602-TN SCREW
六角穴ボルト
50
22 401-46931 Y_OIL_GUARD
Ｙ オイルガード
2
23 401-28154 LOW_HEAD_SCREW_M4
低頭ねじ Ｍ ４
8
24 401-46932 Y_UNDER_OIL_GUARD_BR
Ｙ アンダーオイルガード ＢＲ
4
25 401-46933 Y_UNDER_OIL_GUARD
Ｙ アンダーオイルガード
2
26 401-28154 LOW_HEAD_SCREW_M4
低頭ねじ Ｍ ４
4
27 400-81751 B_COVER_SCREW
Ｂ カバースクリュウ
8
- 39 -

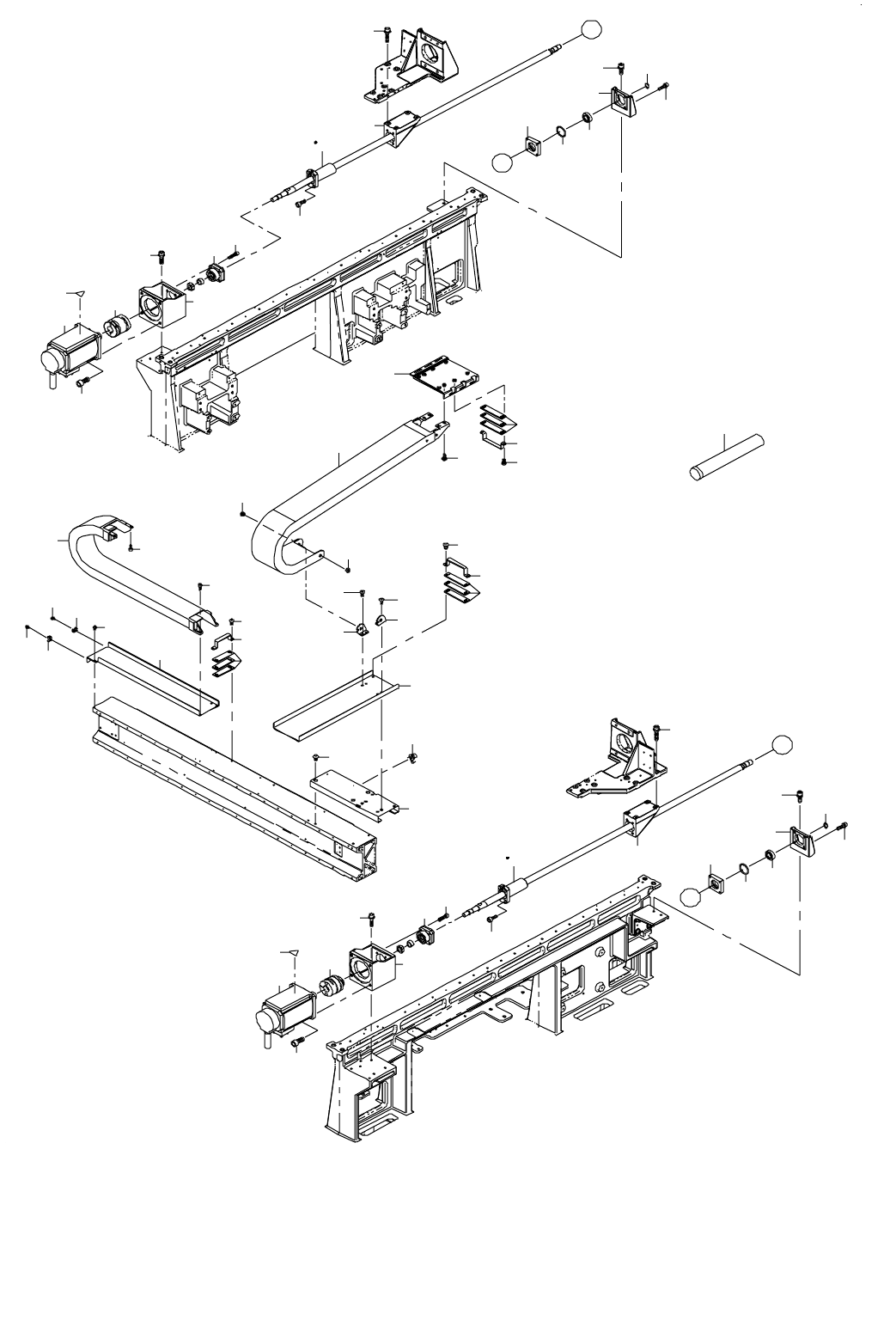

20.X-Y COMPONENTS(3)
Ｘ − Ｙ 関係（３）
A
9
43
14
8 13
7
5
4
3
1
39
6
2
9
35
34
35
34
43
19
18
41
40
42
39
37
25
22
21
36
19
18
14
8
13
4
1
7
3
5
6
2
17
15
16
24
24
23
11
32
33
30
12
31
26
44
28
27
27
31
20
38
12
30
32
33
11
10
29
29
10
B
B
A
45
