- 12 4 - NOT E( 注記 ) #0 1. .. . FO R 30 20 V A ３０ ２０ ＶＡ 用 #0 2. .. . FO R 30 20 V RA ３０ ２０ ＶＲＡ 用 #0 3. .. . FO R 30 10 A ３０ １０ Ａ 用 #0 4. .. . FOR 30 20V A,3 0 20 VR A ３０ ２０ ＶＡ，３０ ２０ ＶＲＡ 用 #0 5. .. . SE LE CT IV E PA RT S…
- 123 -
62.PLACEMENT MONITOR COMPONENTS
プレースメントモニタ関係
1 3
12
10
14
11
12
15
16
25
29
31
27
6
7
8
13
24
4
5
17
9
23
23
20
38
35
37
19
21
22
22
30
28
32
33
34
46
40
26
26
18
45
42
43
44
59 60
61
47
50
51
48
49
49
48
41
57
55
54
55
54
53
56
58
52
39
- 124 -
NOTE( 注記 ) #01....FOR 3020VA ３０２０ ＶＡ 用
#02....FOR 3020VRA ３０２０ ＶＲＡ 用
#03....FOR 3010A ３０１０ Ａ 用
#04....FOR 3020VA,3020VRA ３０２０ ＶＡ，３０２０ ＶＲＡ 用
#05....SELECTIVE PARTS 選択部品
#06....TYPE M Ｍ 仕様
#07....TYPE L Ｌ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47048 PLACEMENT_MONITOR_HEAD_20VA_ASSY
プレースメントモニタ _ ヘッド＿２０ ＶＡ 組
1
2
#02
401-47049 PLACEMENT_MONITOR_HEAD_20VRA_ASSY
プレースメントモニタ _ ヘッド＿２０ ＶＲＡ 組
1
3
#03
401-47050 PLACEMENT_MONITOR_HEAD_10A_ASSY
プレースメントモニタ _ ヘッド＿１０ Ａ 組
1
4
#03
400-89197 EPV61
ＥＰＶ ６１
(1)
5 #04 401-02158 EPV62 ＥＰＶ ６２ (1)
6
#03
400-89198 LNC61
ＬＮＣ ６１
(1)
7
#04
401-05810 LNC62
ＬＮＣ ６２
(1)
8
#03
400-89203 RELEASE BAR EPV
リリースバー ＥＰＶ
(1)
9 #04 401-02177 RELEASE_BAR_80_EPV リリースバー８０＿ ＥＰＶ (1)
10 HX-0034400-00 HARNESS PARTS
束線パーツ
(4)
11 HX-0029400-00 FIXED BASE
固定 ベース
(2)
12 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(6)
13 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(6)
14 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.18)
15 HN-0021000-00 FERRITE CLAMP
フェライトクランプ
(6)
16 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
(8)
17
#03
SL-6043592-TN SCREW
座金付き六角穴ボルト
(1)
18 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(1)
19 SL-6041492-TN SCREW
座金付き六角穴ボルト
(1)
20 401-05249 CAMERA BRACKET PM
カメラブラケット ＰＭ
(1)
21
#02
401-02178 DIFFUSER BASE 80R EPV
ディフューザベース８０ Ｒ ＥＰＶ
(1)
22 #04 401-02181 AIR CYLINDER エアシリンダ (2)
23
#04
401-02176 CYLINDER MOUNT 80 EPV
シリンダマウント８０＿ ＥＰＶ
(2)
24
#03
400-89202 CYLINDER MOUNT EPV
シリンダマウント ＥＰＶ
(1)
25
#03
400-89201 SP STUD EPV
スプリングスタッド ＥＰＶ
(1)
26
#04
SM-6044002-TN SCREW M4X0.7 L=40
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝４０
(4)
27 401-23550 P LA CEMENT _MONITOR_XY_A SSY
プレースメントモニタ＿ ＸＹ 組
1
28 400-46586 REPEATER BRACKET
リピータブラケット
(1)
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
30 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
(1)
31 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(2)
32 400-91609 GEAR_COVE_32
ギアカバー＿３２
(4)
33 HN-0021000-00 FERRITE CLAMP
フェライトクランプ
(4)
34 HN-0014900-0A CLAMP FILTER
クランプフィルタ
(4)
35
#05
401-05298 ACCESSARY PLACEMENT MONITOR 80 ST
アクセサリプレースメントモニタ８０ ＳＴ
1
36
#05
401-05299 ACCESSARY PLACEMENT MONITOR 80 JE
アクセサリプレースメントモニタ８０ ＪＥ
1
37
#05
401-05300 ACCESSARY PLACEMENT MONITOR 80 CH
アクセサリプレースメントモニタ８０ ＣＨ
1
38 401-03223 1394 BOARD ASM
１３９４ボード組
(1)
39 401-23553 PLACEMENT_MONITOR_BASE_ASSY プレースメントモニタ＿ベース組 1
40 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(2)
41 HX-0006500-0A CABLE CLIP
束線バンド
(1)
42 HK-0651200-80 MODULAR KAPLA
モジュラーカプラ
(1)
43 HX-0066000-00 DUST COVER
ダストカバー
(1)
44
#04
EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(6)
45 401-02157 1394 ADAPTER CABLE
１３９４アダプタケーブル
(1)
46 401-21070 1394_CONN_BR
１３９４コネクタブラケット
(1)
47
#04
WP-0501046-SC WASHER 5 X 14 X 1
平座金 １．５ Ｘ １４ Ｘ １
(2)
48
#04
HX-0045900-00 ANCHOR MOUNT
アンカーマウント
(2)
49
#04
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
50
#04
SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
51
#04
401-41916 HUB BRACKET 400
ハブブラケット４００
(1)
52 #04 401-41912 1394 REPEATER HUB １３９４リピータハブ (1)
53
#03
WP-0501046-SC WASHER 5 X 14 X 1
平座金 １．５ Ｘ １４ Ｘ １
(2)
54
#03
HX-0045900-00 ANCHOR MOUNT
アンカーマウント
(2)
55
#03
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
56
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
57
#03
401-41916 HUB BRACKET 400
ハブブラケット４００
(1)
58
#03
401-41912 1394 REPEATER HUB
１３９４リピータハブ
(1)
59
#07
401-22128 PWB GUIDE PLATE F EPV
ＰＷＢ ガイドプレート Ｆ ＿ ＥＰＶ
4
60
#06
401-22128 PWB GUIDE PLATE F EPV
ＰＷＢ ガイドプレート Ｆ ＿ ＥＰＶ
2
61
#06
401-22129 PWB GUIDE PLATE RA EPV
ＰＷＢ ガイドプレート ＲＡ ＿ ＥＰＶ
4
- 125 -

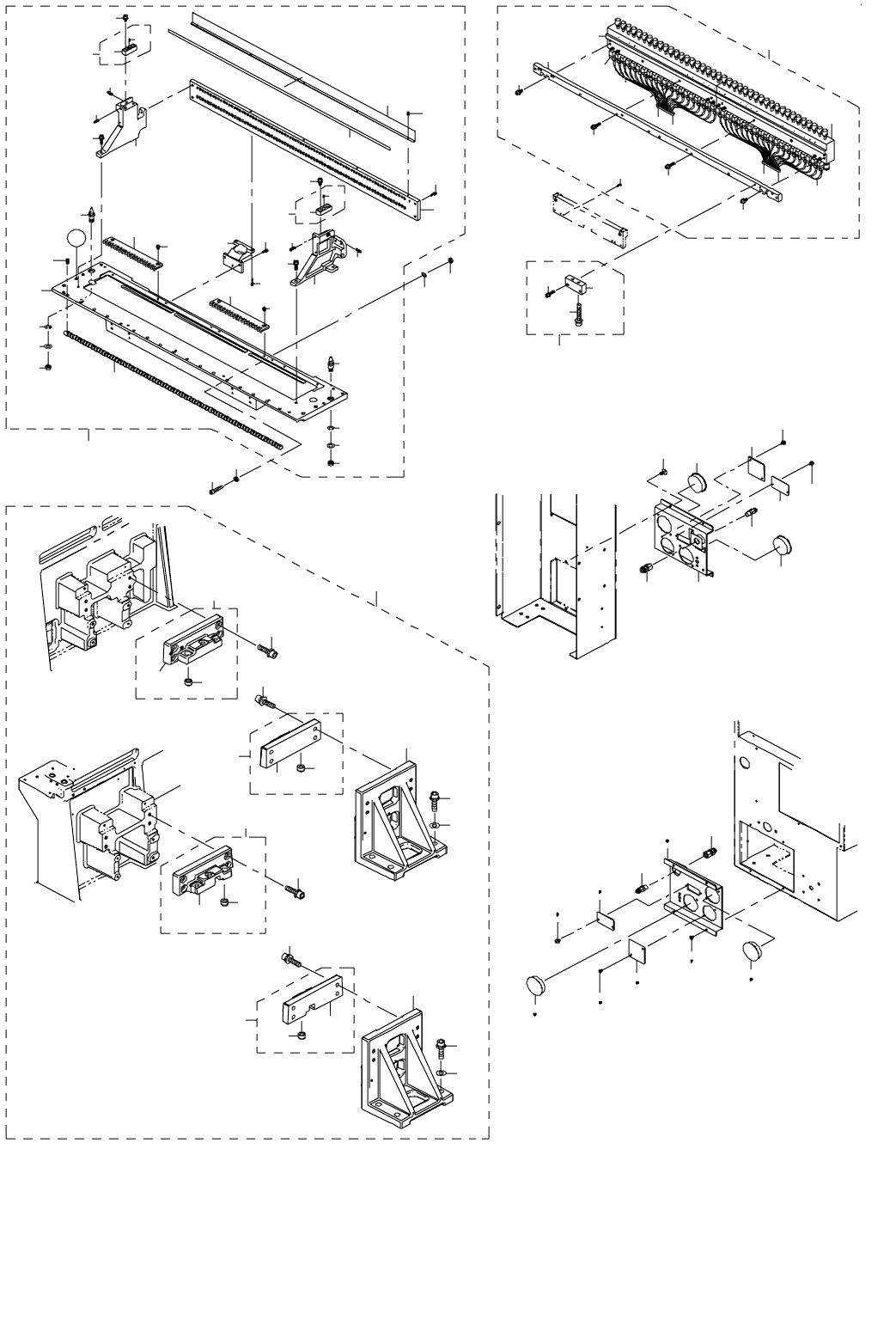

63.M FIXED BANK UNIT COMPONENTS
メカ固定バンクユニット関係
38
42
39
41
35
35
40
43
38
41
36
37
34
43
36
37
34
33
55
56
58
57
46
51
54
53
52
45
51
50
50
49
47
48
24
19
15
6
5
3
22
16
16
21
8
7
9
31
29
23
2
31
30
23
11
18
17
1
A
11
10
26
27
25
26
27
25
14
13
20
12
4
22
16
16
7
21
9
8
35
42
40
39
35
59 70
44 73
64 71
60
59
44
65
6668
64 71
67 69
28 72
32 74
63 66
62
61
32
60
28
67
