- 76 - NO TE( 注記 ) # 01....FO R MARKE T EXCHAN GING 市場交換用 # 02....F OR FR ON T RE FERE N CE (M ) 手前基準用（Ｍ） # 03....T YPE M Ｍ 仕様 # 04....T YPE L Ｌ 仕様 # 05....T YPE M (EN) Ｍ 仕様（ＥＮ） # 06....T YPE L ( EN) Ｌ 仕様（ＥＮ） * INSTAL L …
- 75 -
38.PWB CONVEYOR COMPONENTS(11)
基板搬送関係（１１）
75
A
62 63
74
73
64
71
69
70
68
67
47
48
55 56
72
66
65
61
38
41
40
39
44
45
42
43
60
58
59
54
57
52
53
60
58
59
46
20 21
10
9
6
1
2
23
16
13
8
13
7
A
A
51
19
18
29
28
27
31
22
26
27
34
30
34
31
37
35
24
25
32 33
11
15
14
12
5
36
76
3 4
49
50
77
B
B
17
- 76 -
NOTE( 注記 ) #01....FOR MARKET EXCHANGING 市場交換用
#02....FOR FRONT REFERENCE(M) 手前基準用（Ｍ）
#03....TYPE M Ｍ 仕様
#04....TYPE L Ｌ 仕様
#05....TYPE M(EN) Ｍ 仕様（ＥＮ）
#06....TYPE L(EN) Ｌ 仕様（ＥＮ）
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-34642 BU_UNIT_M
ＢＵ ユニット Ｍ
1
2 #04 401-34644 BU_UNIT_L ＢＵ ユニット Ｌ 1
3
#03
401-06043 BU BASE M
ＢＵ ベース Ｍ
(1)
4
#04
401-06045 BU BASE L
ＢＵ ベース Ｌ
(1)
5
#03
401-06047 BU TIMING BELT M
ＢＵ タイミングベルト Ｍ
(1)
6 400-93903 ENCORDER UNIT
エンコーダユニット
(1)
7 400-93905 ENCORDER SHAFT エンコーダシャフト (1)
8 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
9 400-93906 STOPPER DISC
ストッパディスク
(1)
10 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(4)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6 止めねじ (2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
15 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(2)
16 400-93904 ENCORDER BR
エンコーダブラケット
(1)
17 WP-0320501-SC WASHER M3 平座金 ３．２Ｘ７Ｘ０．５ (2)
18 SB-8160001-00 BEARING
ころがり軸受
(3)
19 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(12)
20
#03
401-12719 BU MOTOR UNIT M
ＢＵ モータユニット Ｍ
(1)
21
#04
400-93901 BU MOTOR UNIT
バックアップモータユニット
(1)
22 SL-6051692-TN BOLT 座金付き六角穴ボルト (4)
23 400-93902 BU MOTOR BR
バックアップモータブラケット
(1)
24
#03
401-12720 TORQUE SUPPORT UNIT
トルクサポートユニット
(1)
25
#04
L177E-621-0A0 TORQUE SUPPORT UNIT
トルクサポートユニット
(1)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ １７ Ｘ １）
(1)
27 E4144-729-000 THRUST COLLAR スラストカラー (2)
28 L177E-621-000 TORQUE SUPPORT
トルクサポート
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブルモータープーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 #03 E4141-729-000 TORSION SPRING トーションスプリング (1)
33
#04
L177E-821-000 TORTION SPRING
トーションスプリング
(1)
34 SB-1170001-00 BEARING
ころがり軸受
(2)
35 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
36 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
37 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
38 #01 400-82786 STBL BALL SCREW UNIT ＳＴＢＬ ボールネジユニット (3)
39 L177E-021-000 HOLDER CUSHION
ホルダークッション
(1)
40 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
42 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブルプーリー
(1)
43 L176E-821-000 SPT TBL BALL SCREW ＳＰＴ テーブルボールスクリュー (1)
44 L176E-921-000 CLAMP HOLDER
クランプホルダー
(1)
45 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
46 SM-6041002-TN BOLT
六角穴ボルト
(18)
47
#02
401-46979 SUPPORT_TABLE_M_ASM
サポートテーブル Ｍ 組
1
48 #04 401-46980 SUPPORT_TABLE_L_ASM サポートテーブル Ｌ 組 1
49 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(3)
50 WP-0651001-SC WASHER
平座金
(3)
51 401-22963 BU_GUIDE_SHAFT
ＢＵ ガイドシャフト
(3)
52 401-47002 BU_SENSOR_DOG
ＢＵ センサドグ
(1)
53 SL-6040892-TN BOLT 座金付き六角穴ボルト (1)
54 L177E-121-000 BALL SCREW SUPPORT PLATE
ボールスクリューサポートプレート
(3)
55
#03
401-34595 SUPPORT_TABLE_M
サポートテーブル Ｍ
(1)
56
#04
401-34596 SUPPORT_TABLE_L
サポートテーブル Ｌ
(1)
57 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(9)
58 #04 L176E-121-000 SIDE BEAM サイドビーム (2)
59
#03
401-10097 SIDE BEAM M
サイドビーム Ｍ
(2)
60 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
9
62
#06
401-14270 BU STOPER ASSY L
ＢＵ ストッパ組 Ｌ
1
63 #05 401-14269 BU STOPER ASSY M ＢＵ ストッパ組 Ｍ 1
64 PV-1502090-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
65 400-00970 BU STOPER
ＢＵ ストッパ
(1)
66 SM-6051002-TN SCREW
六角穴ボルト
(2)
67 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
68 SM-6042002-TN SCREW 六角穴ボルト (2)
69
#05
401-10099 BU STOPPER BR M
ＢＵ ストッパ ＢＲ Ｍ
(1)
70
#06
400-94746 BU STOPPER BR
バックアップストッパ ＢＲ
(1)
71 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
72 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
73 HX-0029400-00 FIXED BASE 固定ベース (1)
74 SM-4040801-SC SCREW M4X0.7 L=8 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ (1)
75 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ ５ Ｌ ＝１４
2
76 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
77 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
- 77 -

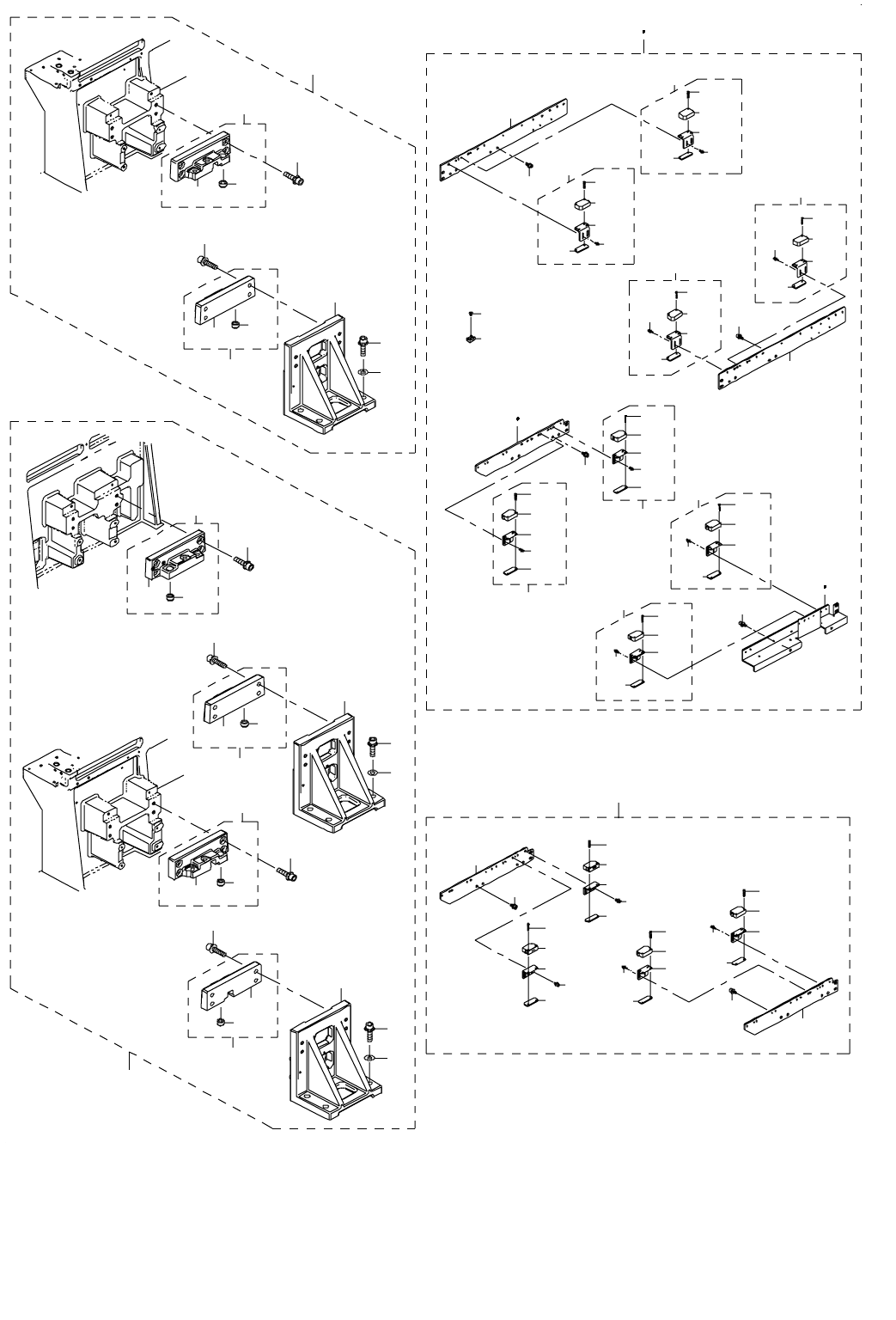

39.FEEDER BANK COMPONENTS(1)
フィーダバンク関係（１）
5
5
9
10
6
7
8
8
7
2
11
4
11
10
2
3
9
5
3
4
5
6
46
52
51
48
49
50
45
45
46
44
14
15
22
19
20
21
13
18
17
16
22
12
23 24
51
50
49
47
52
1
50
52
49
48
51
49
47
52
50
51
28
26 27
29
29
42
41
43
40
39
38
37
34
33
35
35
37
33
32
36
29
29
25 27
28
32
38
41
42
36
40
39
43
34
30
31
41
43
40
39
38
42
37
34
33
32
35
36
34
33
37
35
36
32
43
39
40
41
42
38
