- 13 -

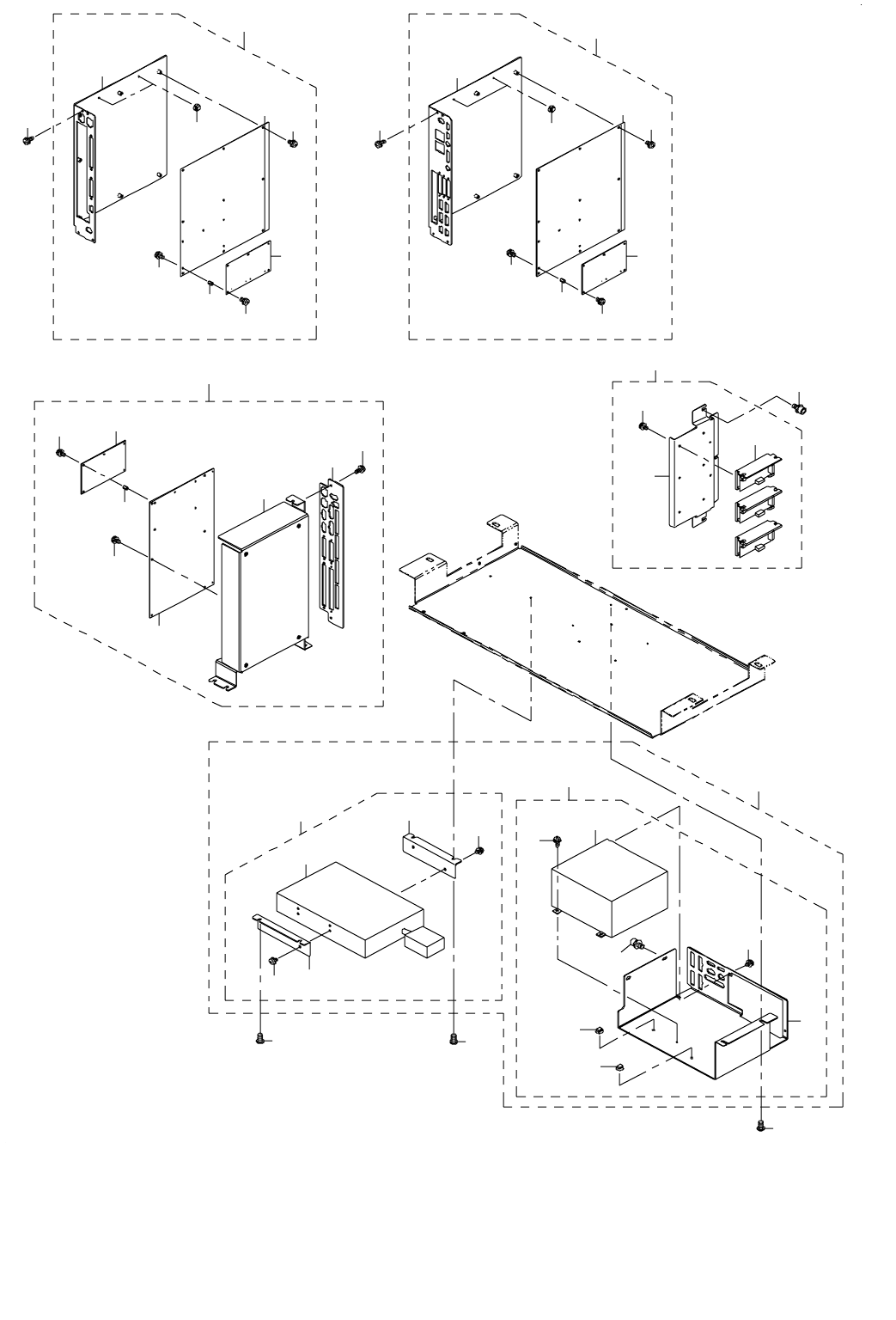

7. BASE FRAME ELECTRIC APPARATUS COMPONENTS(5)
ベースフレーム電装関係（５）
36
41
37
39
40
38
37
43
42
34 25
28
28
26
28
15
24
22
23
29
16
30
30
35
30
33
32
17
19
1
2
9
14
13
12
12
11
11
10
6
3
8
7
4
5
13
7
20
18
21
27
31
- 14 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47585 ATX_UNIT
ＡＴＸ ＿ユニット
1
2 401-47586 ATX_PSU_UNIT
ＡＴＸ ＿電源＿ユニット
(1)
3 401-46346 ATX PSU
ＡＴＸ 電源
(1)
4 401-47572 ATX_BR
ＡＴＸ ブラケット
(1)
5 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５
(2)
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
7 HX-0070600-0A MOUNT BASE
マウントベース
(2)
8 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
9 401-47587 ATX_BATTERY_UNIT
ＡＴＸ バッテリーユニット
(1)
10 401-46347 BATTERY
バッテリー
(1)
11 401-47559 ATX_BATTERY_BR
ＡＴＸ バッテリーブラケット
(2)
12 SL-4030581-SC COMBINATION SCREW M3 X 5
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝５
(8)
13 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
15 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
16 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
17 401-47591 STP_MOTOR_DRIVER_UNIT
ステッピング＿モータ＿ドライバユニット
1
18 401-47573 CARRY_DRV_BR
キャリードライバブラケット
(1)
19 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
20 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
21 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
22 401-47598 BASE_CARRY_PCB_UNIT
ベース＿搬送＿基板＿ユニット
1
23 401-47562 PCB_PLATE_IO
ＰＣＢ プレート ＩＯ
(1)
24 400-71680 BASE IO PCB ASM
ベース ＩＯ 基板組
(1)
25 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
26 HX-0041800-0C SPACER
スペーサ
(4)
27 HX-0070600-0A MOUNT BASE
マウントベース
(3)
28 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(17)
29 401-47599 XY_RELAY_PCB_UNIT
ＸＹ ＿リレー＿基板＿ユニット
1
30 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(17)
31 HX-0070600-0A MOUNT BASE
マウントベース
(3)
32 401-47561 PCB_PLATE_S_XY
ＰＣＢ プレート Ｓ ＸＹ
(1)
33 401-06795 S-XY RELAY PCB ASM
Ｓ − ＸＹ リレー基板組
(1)
34 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
35 HX-0041800-0C SPACER
スペーサ
(4)
36 401-47617 FEEDER_PCB_UNIT
フィーダ＿基板＿ユニット
1
37 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(14)
38 HX-0041800-0C SPACER
スペーサ
(4)
39 401-47547 FEEDER_PCB_PANEL
フィーダ基板パネル
(1)
40 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(2)
41 401-47560 FEEDER_PCB_BOX
フィーダ基板ボックス
(1)
42 400-47560 FEEDER PCB ASM
フィーダ基板組
(1)
43 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
(1)
- 15 -

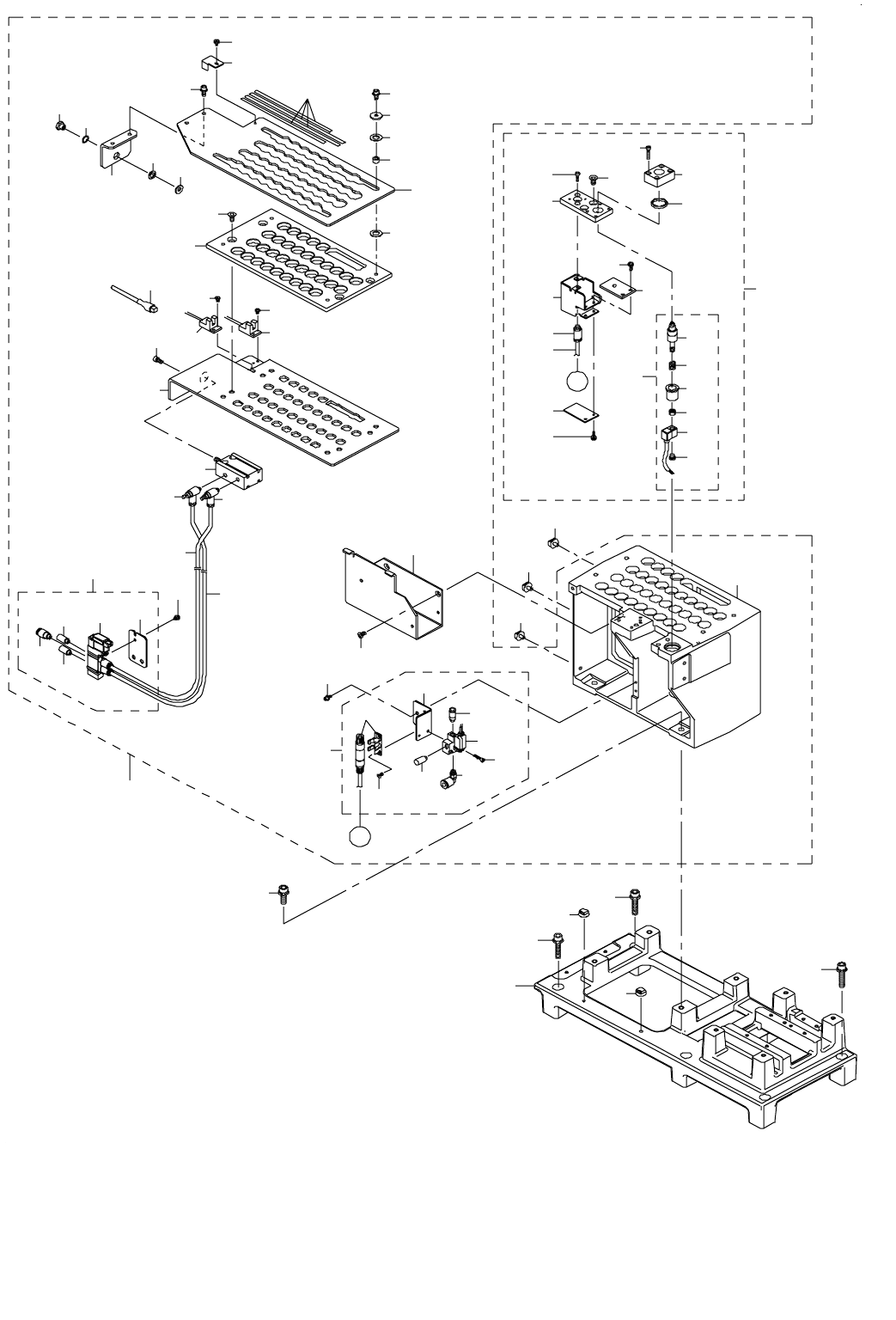

8. ATC & CAL BLOCK COMPONENTS(FOR 3020VA,3020VRA)
ＡＴＣ・ＣＡＬ ブロック関係（３０２０ ＶＡ，３０２０ ＶＲＡ 用）
4
4
4
51
55
50
63
62
61
64
66
A
59
70
52
53
54
57
58
69
68
67
60
65
1
10
16
5
21
45
22
43
18
46
7
3
44
9
42
10
41
41
39
40
48
49
34
33
23
22
20
17
19
38
37
36
35
47
24
56
30
31
6
29
A
27
25
26
28
13
13
14
12
8
15
11
43
2
2
2
2
2
32
