- 105 - 53. CONVEYOR(W) COMPONENTS コンベア（Ｗ）関係 1 2 8 6 8 52 49 56 11 12 A 8 A 8 8 44 50 48 47 48 47 46 46 45 45 57 57 51 54 54 53 55 56 8 8 7 8 6 5 8 7 4 8 3 2 5 8 8 3 4 22 29 30 17 15 14 20 21 13 B B 19 18 16 31 33 C 34 3…
- 104 -
NO TE( 注記 ) #01....FOR LEFT SIDE(150MM(M)) 左側（１５０ ＭＭ（Ｍ））用
#02....FOR LEFT SIDE(250MM(M)) 左側（２５０ ＭＭ（Ｍ））用
#03....FOR LEFT SIDE(150MM(L)) 左側（１５０ ＭＭ（Ｌ））用
#04....FOR LEFT SIDE(250MM(L)) 左側（２５０ ＭＭ（Ｌ））用
#05....FOR LEFT SIDE(150MM,150MM(L)) 左側（１５０ ＭＭ，１５０ ＭＭ（Ｌ））用
#06....FOR LEFT SIDE(250MM,250MM(L)) 左側（２５０ ＭＭ，２５０ ＭＭ（Ｌ））用
#07....FOR RIGHT SIDE(150MM(M)) 右側（１５０ ＭＭ（Ｍ））用
#08....FOR RIGHT SIDE(250MM(M)) 右側（２５０ ＭＭ（Ｍ））用
#09....FOR RIGHT SIDE(150MM(L)) 右側（１５０ ＭＭ（Ｌ））用
#10....FOR RIGHT SIDE(250MM(L)) 右側（２５０ ＭＭ（Ｌ））用
#11....FOR RIGHT SIDE(150MM(M),150MM(L)) 右側（１５０ ＭＭ（Ｍ），１５０ ＭＭ（Ｌ））用
#12....FOR RIGHT SIDE(250MM(M),250MM(L)) 右側（２５０ ＭＭ（Ｍ），２５０ ＭＭ（Ｌ））用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 #01 401-14918 CONVEYOR EXTENSION 150 M_ASM_L 搬送延長１５０ Ｍ 組 Ｌ 1
2
#02
401-14919 CONVEYOR EXTENSION 250 M_ASM_L
搬送延長２５０ Ｍ 組 Ｌ
1
3
#03
401-52996 CONVEYOR EXTENSION 150 L_ASM_L
搬送延長１５０ Ｌ 組 Ｌ
1
4 #04 401-14921 CONVEYOR EXTENSION 250 L_ASM_L 搬送延長２５０ Ｌ 組 Ｌ 1
5
#05
400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
6
#06
400-11060 RAIL PLATE F(250)
レールプレート Ｆ（２５０）
(1)
7 #05 400-11054 RAIL PLATE R(150) レールプレート Ｒ（１５０） (1)
8
#06
400-11061 RAIL PLATE R(250)
レールプレート Ｒ（２５０）
(1)
9
#05
400-11055 RAIL F(150)
レール Ｆ（１５０）
(1)
10
#06
400-11062 RAIL F(250)
レール Ｆ（２５０）
(1)
11
#05
400-11056 RAIL R(150)
レール Ｒ（１５０）
(1)
12
#06
400-11063 RAIL R(250)
レール Ｒ（２５０）
(1)
13
#05
400-11057 PWB GUIDE EX(150)
ＰＷＢ ガイド ＥＸ（１５０）
(2)
14
#06
400-11064 PWB GUIDE EX(250)
ＰＷＢ ガイド ＥＸ（２５０）
(2)
15
#01
401-14731 CONVEYOR_BELT_M_EX150
コンベアベルト Ｍ ＿ ＥＸ １５０
(2)
16
#02
401-14732 CONVEYOR_BELT_M_EX250
コンベアベルト Ｍ ＿ ＥＸ ２５０
(2)
17
#03
400-11058 CONVEYOR BELT EX(150)
コンベアベルト ＥＸ（１５０）
(2)
18 #04 400-11065 CONVEYOR BELT EX(250) コンベアベルト ＥＸ（２５０） (2)
19
#05
400-11072 JOINT PLATE F(150)
ジョイントプレート Ｆ（１５０）
(2)
20
#06
401-40931 JOINT_PLATE_250
ジョイントプレート２５０
(2)
21
#05 SL-6031092-TN SCREW 座金付き六角穴ボルト (6)
22
#06
SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
23 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
24 SL-6041292-TN SCREW 座金付き六角穴ボルト (6)
25
#05
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
26
#06
SL-6041092-TN SCREW
座金付き六角穴ボルト
( 12)
27
#05
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(8)
28
#06
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
( 12)
29 HX-0044000-00 CABLE BAND
束線バンド
(5)
30
#07
401-14935 CONVEYOR EXTENSION 150 M_ASM_R
搬送延長１５０ Ｍ 組 Ｒ
1
31
#08
401-14936 CONVEYOR EXTENSION 250 M_ASM_R
搬送延長２５０ Ｍ 組 Ｒ
1
32
#09
401-14937 CONVEYOR EXTENSION 150 L_ASM_R
搬送延長１５０ Ｌ 組 Ｒ
1
33
#10
401-14938 CONVEYOR EXTENSION 250 L_ASM_R
搬送延長２５０ Ｌ 組 Ｒ
1
34
#11
400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
35 #12 400-11060 RAIL PLATE F(250) レールプレート Ｆ（２５０） (1)
36
#11
400-11054 RAIL PLATE R(150)
レールプレート Ｒ（１５０）
(1)
37
#12
400-11061 RAIL PLATE R(250)
レールプレート Ｒ（２５０）
(1)
38 #11 400-11055 RAIL F(150) レール Ｆ（１５０） (1)
39
#12
400-11062 RAIL F(250)
レール Ｆ（２５０）
(1)
40
#11
400-11056 RAIL R(150)
レール Ｒ（１５０）
(1)
41 #12 400-11063 RAIL R(250) レール Ｒ（２５０） (1)
42
#11
400-11057 PWB GUIDE EX(150)
ＰＷＢ ガイド ＥＸ（１５０）
(2)
43
#12
400-11064 PWB GUIDE EX(250)
ＰＷＢ ガイド ＥＸ（２５０）
(2)
44
#07
401-14731 CONVEYOR_BELT_M_EX150
コンベアベルト Ｍ ＿ ＥＸ １５０
(2)
45
#08
401-14732 CONVEYOR_BELT_M_EX250
コンベアベルト Ｍ ＿ ＥＸ ２５０
(2)
46
#09
400-11058 CONVEYOR BELT EX(150)
コンベアベルト ＥＸ（１５０）
(2)
47
#10
400-11065 CONVEYOR BELT EX(250)
コンベアベルト ＥＸ（２５０）
(2)
48
#11
400-11072 JOINT PLATE F(150)
ジョイントプレート Ｆ（１５０）
(2)
49
#12
401-40931 JOINT_PLATE_250
ジョイントプレート２５０
(2)
50
#11
SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
51
#12
SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
52 SL-6031092-TN SCREW 座金付き六角穴ボルト (4)
53 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
54
#11
SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
55 #12 SL-6041092-TN SCREW 座金付き六角穴ボルト (12)
56
#11
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(8)
57
#12
NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
( 12)
58 HX-0044000-00 CABLE BAND 束線バンド (5)
- 105 -

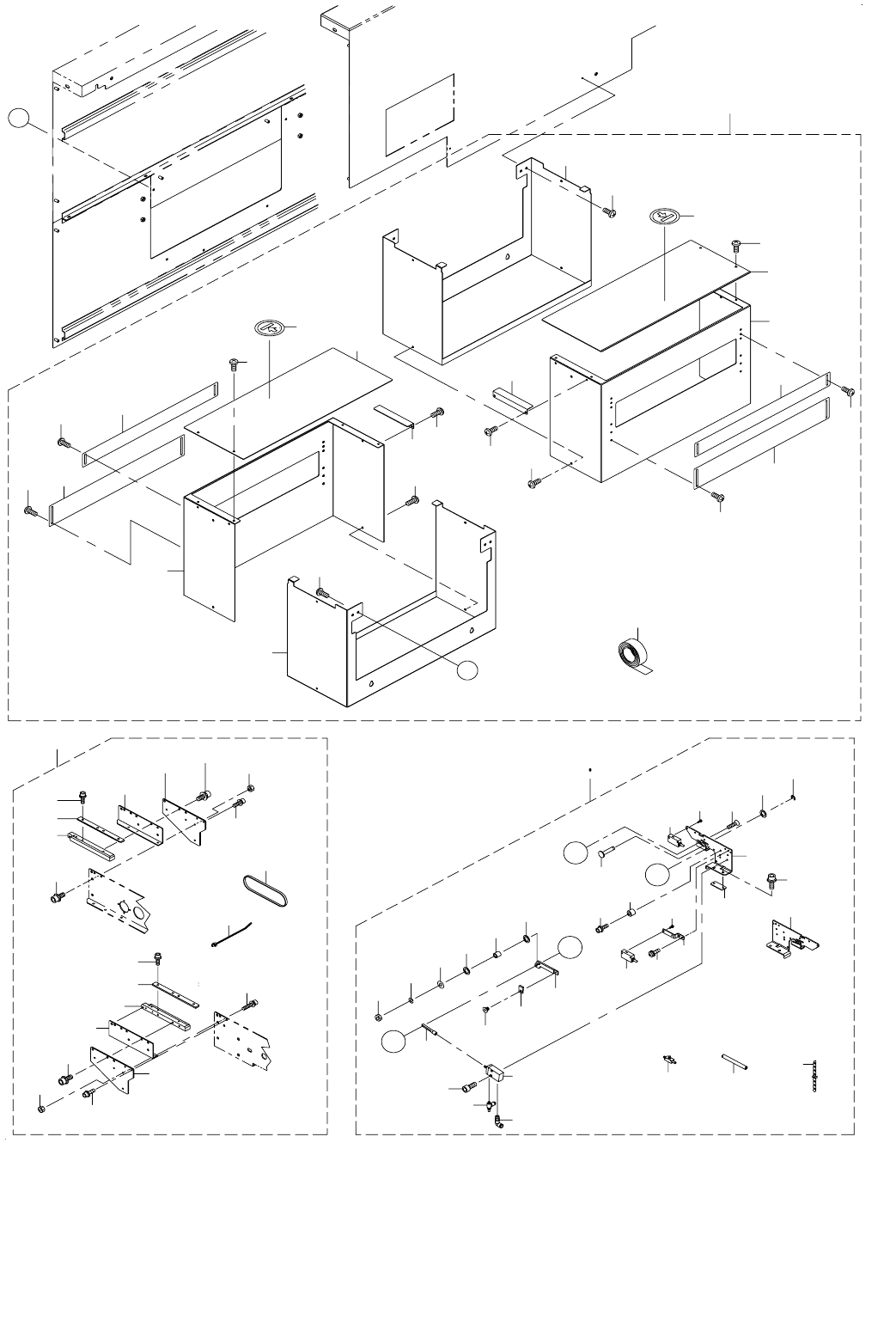

53.CONVEYOR(W) COMPONENTS
コンベア（Ｗ）関係
1
2
8
6
8
52
49
56
11
12
A
8
A
8
8
44
50
48
47
48
47
46
46
45
45
57
57
51
54
54
53
55
56
8
8
7
8
6
5
8
7
4
8
3
2
5
8
8
3
4
22
29
30
17
15
14
20
21
13
B
B
19
18
16
31
33
C
34
34
23
C
43
32
27
24
25
26
28
9
37
38
35
36
39
41
40
39
42
10
10
- 106 -
NOTE( 注記 ) #01....FOR FRONT ･ RIGHT-LEFT 手前・右左用
FOR REAR ･ LEFT-RIGHT 奥・左右用
FOR FRONT ･ LEFT-RIGHT(EN) 手前・左右（ＥＮ）用
#02....FOR FRONT ･ LEFT-RIGHT 手前・左右用
FOR REAR ･ RIGHT-LEFT 奥・右左用
FOR FRONT ･ RIGHT-LEFT(EN) 手前・右左（ＥＮ）用
#03....FOR EN(FRONT) ＥＮ（手前）用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-47020 CONVEYOR_COVER_LW_ASM
搬送カバー＿ ＬＷ ＿組
1
2 401-47189 CONVEYOR COVER L 200
コンベアカバー Ｌ ＿２００
(2)
3 401-47190 CONVEYOR SIDE COVER L 200
コンベアサイドカバー Ｌ ＿２００
(2)
4 401-47191 CONVEYOR UPPER COVER L 200
コンベアアッパーカバー Ｌ ＿２００
(2)
5 400-01484 CONVEYOR SHUTTER U(L,EN)
搬送シャッター Ｕ（Ｌ，ＥＮ）
(2)
6 400-01485 CONVEYOR SHUTTER B(L,EN)
搬送シャッター Ｂ（Ｌ，ＥＮ）
(2)
7 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパー ２００
(2)
8 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ ＝６
(40)
9 400-01490 TAPE
テープ
(4)
10 E5721-729-000 LABEL
荷重禁止シール
(2)
11
#02
401-47018 STOPPER_UNIT_LW_R
ストッパユニット ＬＷ ＿ Ｒ
1
12
#01
401-47019 STOPPER_UNIT_LW_L
ストッパユニット ＬＷ ＿ Ｌ
1
13
#02
401-47021 STOPPER_FRAME_R_LW
ストッパフレーム Ｒ ＿ ＬＷ
(1)
14
#01
401-47022 STOPPER_FRAME_L_LW
ストッパフレーム Ｌ ＿ ＬＷ
(1)
15 400-00911 STOPER CONNECT
ストッパコネクタ
(1)
16 PA-1002008-A0 AIR CYLINDER
エアシリンダ
(1)
17 SM-6031402-TN SCREW M3X0.5 L=8
六角穴ボルト
(2)
18 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(1)
19 PJ-3040405-11 ELBOW UNION
エルボユニオン
(1)
20 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
21 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
22 400-00909 STOPER
ストッパ
(1)
23 E2233-725-000 STOPPER CHIP
ストッパチップ
(1)
24 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(1)
25 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(1)
26 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ ３ Ｘ ０．５ １種
(1)
27 400-23788 STOPER SPACER
ストッパスペーサ
(1)
28 SL-6030842-TN SCREW M3 L=8
座金付き六角穴ボルト
(1)
29 400-00910 STOPPER PIN
ストッパピン
(1)
30 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(1)
31 WP-0320501-SC WASHER M3
平
座金 ３．２ Ｘ ７ Ｘ ０．５
(1)
32 SM-1030401-SE SCREW M3 L=4
皿ねじ Ｍ３Ｘ０．５ Ｌ ＝４
(1)
33 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(1)
34 E2039-721-000 WASHER A
スラストワッシャ Ａ
(2)
35 401-47001 CO_SENSOR_BR
ＣＯ センサ ＢＲ
(1)
36 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(1)
37 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(1)
38 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.5)
39 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１０
(4)
40 401-10065 STOP SENSOR ASM
ＳＴＯＰ センサ組
(1)
41 401-35828 LR WAIT COUT SENSOR ASM
ＬＲ ＷＡＩＴ ＣＯＵＴ センサ組
(1)
42 HX-0031400-00 SPIRAL TABE
スパイラル チューブ
(0.3)
43 E2038-721-000 STOPPER COLLAR
ストッパカラー
(1)
44 401-52996 CONVEYOR EXTENSION 150 L_ASM_L
搬送延長１５０ Ｌ 組＿ Ｌ
1
45 SL-6031092-TN SCREW
座金付き六角穴ボルト
(4)
46 SL-6041292-TN SCREW
座金付き六角穴ボルト
(6)
47 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
48 NM-6040002-SN NUT M4
六角ナット Ｍ ４ Ｘ ０．７ ２種
(8)
49 400-11053 RAIL PLATE F(150)
レールプレート Ｆ（１５０）
(1)
50 HX-0044000-00 CABLE BAND
束線バンド
(5)
51 400-11054 RAIL PLATE R(150)
レールプレート Ｒ（１５０）
(1)
52 400-11055 RAIL F(150)
レール Ｆ（１５０）
(1)
53 400-11056 RAIL R(150)
レール Ｒ（１５０）
(1)
54 400-11057 PWB GUIDE EX(150)
ＰＷＢ ガイド ＥＸ（１５０）
(2)
55 400-11058 CONVEYOR BELT EX(150)
コンベアベルト ＥＸ（１５０）
(2)
56 400-11072 JOINT PLATE F(150)
ジョイントプレート Ｆ（１５０）
(2)
57 SL-6031092-TN SCREW
座金付き六角穴ボルト
(6)
