- 13 7 - 69 . M REP LAC IN G OV ER AL L CH AN GE R TRU CK C OM PO NEN TS( W IT H CO NN E CTO R BR AC KE T)( 1) メカ一括交換台車関係（コネクタブラケット有り） （１） 78 65 69 69 67 69 67 47 70 1 61 61 82 82 74 65 69 68 66 62 63 64 70 68 66 60 59 6…
- 136 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14162 E BANK ASSY
Ｅ バンク組
1
2 401-10281 E BANK SUB ASSY
Ｅ バンクサブ組
(1)
3 401-28160 E_BANK_BASE
Ｅ バンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピン Ａ
(1)
6 E2610-721-000 BANK LOCATE PIN B バンクロケートピン Ｂ (1)
7 NM-6080003-SC NUT M8
六角ナット Ｍ ８ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ ８
(2)
9 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
10 401-28166 MARK STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
16 401-03746 FIXING PLATE
フィキシングプレート
(4)
17 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ ４ Ｌ ＝１０
(12)
18 401-03747 FIXING BLOCK
フィキシングブロック
(4)
19 SM-6041402-TN SCREW M4X0.7 L=14 六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４ (12)
20 400-84713 E BANK SHIM 0.02
Ｅ バンクシム０．０２
(8)
21 400-84714 E BANK SHIM 0.03
Ｅ バンクシム０．０３
(8)
22 400-84715 E BANK SHIM 0.05
Ｅ バンクシム０．０５
(8)
23 400-84699 E BANK SHIM 0.10
Ｅ バンクシム０．１０
(12)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ ４ Ｌ ＝６
(8)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ ４ Ｌ ＝１８
(8)
27 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(16)
28 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
29 401-03748 RAIL GUIDE 9
レールガイド９
(3)
30 401-03749 RAIL GUIDE 10 レールガイド１０ (1)
31 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(16)
32 400-85590 GUIDE_PLATE
ガイドプレート
(41)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(82)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ ３ Ｌ ＝５
(41)
35 401-28162 LOCK SHAFT
ロックシャフト
(2)
36 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(8)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ ３ Ｌ ＝８
(8)
38 401-38827 E_BANK_BASE_COVER
Ｅ ＿バンク＿ベース＿カバー
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(8)
40 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(10)
41 400-93577 FDC BRACKET ASSY
ＦＤＣ ブラケット組
(1)
42 400-93591 FDC BRACKET STAY R
ＦＤＣ ブラケットステー Ｒ
(1)
43 SL-6061292-TN SCREW 座金付き六角穴ボルト (4)
44 401-28140 FDC BRACKET
ＦＤＣ ブラケット
(1)
45 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
46 400-93594 ETF POSITION LABEL(40)
ＥＴＦ ポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダー ＩＦ １−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダー ＩＦ ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダー ＩＦ １１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダー ＩＦ １６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダー ＩＦ ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダー ＩＦ ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダー ＩＦ ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダー ＩＦ ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタねじ
(80)
56 400-93590 FDC BRACKET STAY L ＦＤＣ ブラケットステー Ｌ (1)
57 HX-0022300-0A BUSHING
ブッシュ
(0.14)
58 400-93578 BANK PCB BOX ASSY
バンク基板ボックス組
(1)
59 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
61 401-28042 BANK PCB BASE
バンク基板ベース
(1)
62 HX-0067100-00 GROMMET
グロメット
(0.21)
63 400-71185 ELEC BANK 10 PCB ASM
電動バンク１０基板組
(1)
64 HX-0067100-0A GROMMET
グロメット
(0.36)
65 HX-0029400-00 FIXED BASE
固定ベース
(6)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(6)
67 400-93593 BANK PCB COVER
バンク基板カバー
(1)
68 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
69 EA-9500B01-00 CABLE BAND 束線バンド (30)
70 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
71 401-07154 CLOSE LABEL
クローズラベル
(1)
72 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
73 HX-0029400-00 FIXED BASE
固定ベース
(8)
- 137 -

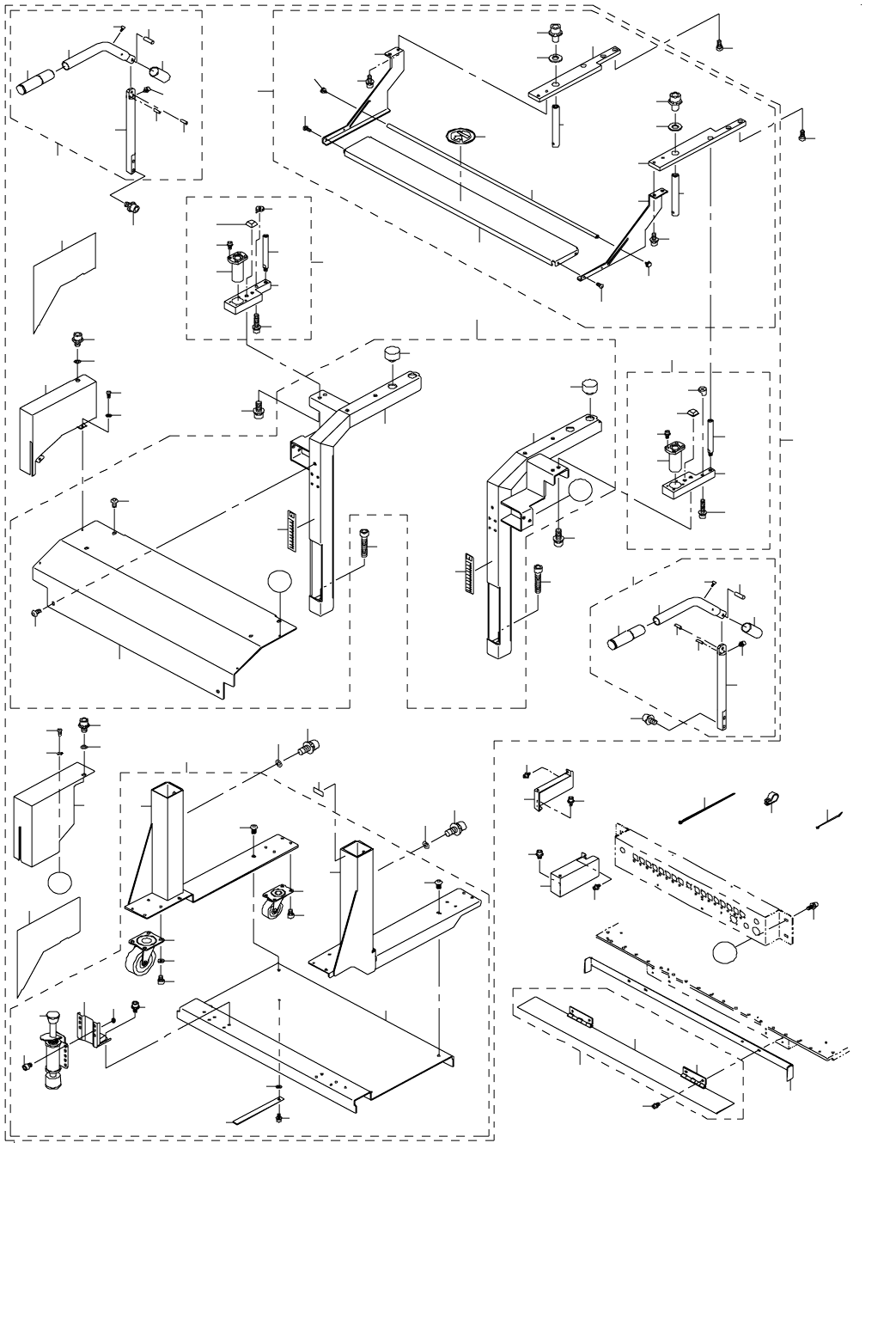

69.M REPLACING OVERALL CHANGER TRUCK COMPONENTS(WITH CONNECTOR BRACKET)(1)
メカ一括交換台車関係（コネクタブラケット有り）（１）
78
65
69
69
67
69
67
47
70
1
61
61
82
82
74
65
69
68
66
62
63
64
70
68
66
60
59
60
59
50
50
36
28
B
48
A
30
21
64
63
62
75
73
76
71
58
57
57
56
54
55
55
53
53
52
51
49
43
35
34
32
42
40
44
33
41
44
29
38
39
31
37
23
23
26
26
25
22
24
24
27
27
79
93
80
77
74
73
18
19
17
91
88
89
90
92
87
87
86
86
84
85
B
2
81
83
A
75
76
72
45
45
46
14
16
15
13
12
11
10
7
9
8
6
6
5
4
3
46
20
- 138 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-21958 FLOOR TROLLEY SUB UNIT
フロアトロリーサブユニット
1
2 400-21959 TROLLEY BOTTOM ASSY トロリーボトム組 (1)
3 400-21912 TROLLEY FRAME BL
トロリーフレーム ＢＬ
(1)
4 400-21913 TROLLEY FRAME BR
トロリーフレーム ＢＲ
(1)
5 400-21914 TROLLEY BASE PLATE
トロリーベースプレート
(1)
6 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
7 400-21957 TROLLEY CASTER (75) トロリーキャスタ（７５） (2)
8 WP-0612516-SD WASHER 6.1X15.2X2.5
平座金 ６．１ Ｘ １５．２ Ｘ ２．５
(8)
9 SM-6060802-TN BOLT
六角穴ボルト
(8)
10 400-21956 TROLLEY CASTER (50)
トロリーキャスタ（５０）
(2)
11 SM-6060802-TN BOLT
六角穴ボルト
(8)
12 E2711-721-000 TROLLEY STOPPER トロリーストッパー (2)
13 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
14 SM-6060802-TN BOLT
六角穴ボルト
(8)
15 SL-6061242-TN BOLT
座金付き六角穴ボルト
(4)
16 NM-6060003-SC NUT M6
六角ナット Ｍ ６
(4)
17 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (2)
18 400-23476 FG GUM SHEET
ＦＧ ゴムシート
(1)
19 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
20 400-21960 TROLLEY UPPER ASSY
トロリーアッパー組
(1)
21 400-58933 TROLLEY FRAME L
トロリーフレーム Ｌ
(1)
22 400-58934 TROLLEY FRAME R トロリーフレーム Ｒ (1)
23 400-01731 TROLLEY RUBBER B
トロリーラバー Ｂ
(4)
24 400-01730 SCALE MARKS SEAL
メモリシール
(2)
25 400-58935 TROLLEY UPPER PLATE
トロリーアッパープレート
(1)
26 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ ６ Ｌ ＝１２
(6)
27 SM-6125052-TR SCREW 六角穴ボルト Ｍ １２ Ｌ ＝５０ (2)
28 400-22464 STOPPER PLATE L ASSY
ストッパープレート Ｌ 組
(1)
29 400-53180 TROLLEY STOPPER PLATE L
トロリーストッパプレート Ｌ
(1)
30 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(1)
31 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
32 E2703-721-000 TROLLEY SHAFT トロリーシャフト (1)
33 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
34 SB-8160005-C0 BEARING
ころがり軸受
(1)
35 SL-6041042-TN BOLT
座金付き六角穴ボルト
(4)
36 400-22465 STOPPER PLATE R ASSY
ストッパープレート Ｒ 組
(1)
37 400-01735 TROLLEY STOPPER PLATE
トロリーストッパープレート
(1)
38 400-01748 TROLLEY SUB GUIDE トロリーサブガイド (1)
39 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３０
(1)
40 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
41 S1021-710-000 ST RUBBER FOOT
ＳＴ ゴム足
(1)
42 SB-8160005-C0 BEARING
ころがり軸受
(1)
43 SL-6041042-TN BOLT 座金付き六角穴ボルト (4)
44 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
45 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
46 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
47 400-21961 TROLLEY SLIDE ASSY
トロリースライド組
(1)
48 400-21916 BANK PLATE L バンクプレート Ｌ (1)
49 400-21917 BANK PLATE R
バンクプレート Ｒ
(1)
50 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
51 400-01736 FS BRACKET L
ＦＳ ブラケット Ｌ
(1)
52 400-01737 FS BRACKET R
ＦＳ ブラケット Ｒ
(1)
53 SL-6061692-TN BOLT 座金付き六角穴ボルト (4)
54 400-01739 FS PLATE
ＦＳ プレート
(1)
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
56 400-21918 TAPE GUIDE
テープガイド
(1)
57 400-68308 SET SCREW M4 L=8
化粧ねじ Ｍ ４ｰ８
(2)
58 E5721-729-000 LABEL 荷重禁止シール (1)
59 SL-6102042-TN SCREW
座金付き六角穴ボルト
(2)
60 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(2)
61 400-21962 TROLLEY HANDLE ASSY
トロリーハンドル組
(2)
62 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
63 E2641-729-000 HANDLE CLIP ハンドルグリップ (1)
64 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
65 400-21919 HANDLE SHAFT
ハンドルシャフト
(1)
66 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
67 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
68 PS-0600182-KP SPRING PIN スプリングピン ６ Ｘ １８ (1)
69 PS-0400122-KP SPRING PIN
スプリングピン
(2)
70 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
71 400-58936 TROLLEY COVER AL
トロリーカバー ＡＬ
(1)
72 400-58937 TROLLEY COVER AR
トロリーカバー ＡＲ
(1)
73 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
74 WP-0430801-SC WASHER M4 平座金 Ｍ ４ (4)
75 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
76 SL-6081242-TN BOLT
座金付き六角穴ボルト
(2)
77 E4981-700-000 LABEL
ＥＰＲ ０ Ｍ 用ブランクラベル
(1)
78 400-58938 SIDE TAPE L
サイドテープ Ｌ
(1)
79 400-58939 SIDE TAPE R サイドテープ Ｒ (1)
80 HX-0006500-0B CABLE BAND
束線バンド
6
81 HX-0015000-0K CABLE CLIP
ケーブルクリップ
1
82 400-01734 SCREW
段ねじ
4
83 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
84 E1173-725-000 PLATE STAND COVER L プレートスタンドカバー Ｌ 1
85 E1174-725-000 PLATE STAND COVER R
プレートスタンドカバー Ｒ
1
86 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
87 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
88
#01
400-01749 BANK FLAP ASSY
バンクフラップ組
1
89 400-18388 BUTT HINGE 平型蝶番 (2)
90 400-18389 BANK FLAP
バンクフラップ
(1)
91
#01
400-01750 BANK COVER
バンクカバー
1
92
#01
SL-6040892-TN BOLT
座金付き六角穴ボルト
4
93 HX-0067400-00 CABLE BAND
ケーブルバンド
4
