- 173 - 87. SYSTEM DIAGRAM(3) ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ （３） CN5 HOD MNLT 4-5A MNLT CN1 CN2 CN3 CN3 CN7 CN2 CN1 CN8 CN5 CN6 CN3 CN10 CN9 CN2 1 3 49 8 2 6 7 7 10 10 5 10 10 11 12 12 12 24 2 5 13 13 14 17 13 13 15 16 110 16 16 18 19 2…
- 172 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 3010A,3010ACL ３０１０ Ａ，３０１０ ＡＣＬ 用
#03....FOR 3020VA,3020VRA ３０２０ ＶＡ，３０２０ ＶＲＡ 用
#04....FOR 3010A(EN),3010ACL(EN) ３０１０ Ａ（ＥＮ），３０１０ ＡＣＬ（ＥＮ）用
#05....FOR 3020VA(EN),3020VRA(EN) ３０２０ ＶＡ（ＥＮ），３０２０ ＶＲＡ（ＥＮ）用
#06....EXCEPT 3010ACL ３０１０ ＡＣＬ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-30259 S-HEAD MAIN PCB ASM
Ｓ − ＨＥＡＤ メイン基板組
1
2
401-49647 ETHER MAIN BOARD
ＥＴＨＥＲ メイン基板
1
3 401-47903 ETHER CABLE MAIN-XY ASM
イーサケーブルメイン− ＸＹ 組
1
4 401-47904 ETHER HEAD CABLE ASM
イーサヘッド束線組
1
5 401-47907 ETHER LIGHT CABLE ASM
イーサライト束線組
1
6 401-46388 XY BEAR CABLE ASM
ＸＹ ベアケーブル組
1
7 401-08607 S-LIGHT_CTRL PCB ASM
Ｓ ライトコントロール基板組
1
8 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ − ＳＬＡＶＥ 基板組
1
9 401-46374 OCC CABLE ASM
ＯＣＣ ケーブル組
1
10 400-71300 IPX7 ASM
ＩＰＸ ７組
1
11 401-46355 HIGHT SENSOR RELAY CABLE ASM
ハイトセンサ中継ケーブル組
1
12 401-46354 HMS CABLE ASM
ＨＭＳ ケーブル組
1
13 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
1
14 HD-0013100-30 FIBER UNIT
ファイバユニット
1
15 400-45484 NOZZLE SENSOR AMP ASM
ノズルセンサアンプ組
1
16 HD-0026000-10 SENSOR
センサ
1
17 401-46370 HDM-TMP SENSOR CABLE ASM
ＨＤＭ − ＴＭＰ ケーブル組
1
18 401-28883 THERMAL SENSOR PCB ASM
サーマルセンサ基板組
1
19 401-46385 HEAD FAN RELAY CABLE ASM
ヘッドファン中継ケーブル組
1
20 401-19461 HEAD FAN MOTOR A ASSY
ヘッドファンモータ Ａ 組
1
21 400-92466 OCC CAMERA L CABLE ASM
ＯＣＣカメラＬケーブル組
1
22 400-48028 OCC CAMERA
ＯＣＣ カメラ
1
23 401-09977 OCC LIGHT CABLE ASM
ＯＣＣ ライトケーブル組
1
24 401-09978 OCC LIGHT 3010 CABLE ASM
ＯＣＣ ライト３０１０ケーブル組
1
25 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃ ライト基板組
1
26 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
1
27 401-09979 OCC OPASS LIGHT CABLE ASM
ＯＣＣ ライト ＯＰＡＳＳ ケーブル組
1
28
#03
401-13698 T7 SLOW DOWN SENSOR ASM
Ｔ ７スローダウンセンサケーブル組
1
29 401-09976 HEAD I/O CABLE ASM
ヘッド Ｉ ／ Ｏ ケーブル組
1
30 401-29650 4AXIS INTEGRAL TYPE T AXIS DRIVER
４軸一体型軸ドライバ
1
31 401-46398 LNC60 I/F CABLE ASM
ＬＮＣ ６０ Ｉ ／ Ｆ ケーブル組
1
32 400-45547 LNC60
レーザセンサ
1
33 400-44517 1394 ROBOT CABLE ASM
１３９４ロボットケーブル組
1
34 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ １３９４リピータボード
1
35 401-13617 1394 RELAY CABLE ASM
１３９４中継ケーブル組
1
36 401-50021 IEEE1394 BOARD
ＩＥＥＥ １３９４ボード
1
37 400-03264 FMLA SENSOR
ＦＭＬＡ センサ
1
38 E9345-721-0A0 CABLE ASM.
ＬＡ センサ−接続ケ−ブル組
1
39 401-09971 LA SENSOR RELAY CABLE ASM
ＬＡ センサ中継ケーブル組
1
40 401-09972 SCM3 PCB PWR CABLE ASM
ＳＣＭ ３電源ケーブル組
1
41 400-92460 SCM3 PCB
ＳＣＭ ３ 基板
1
42 401-46373 FMLA SERIAL CABLE ASM
ＦＭＬＡ シリアルケーブル組
1
43 401-35433 8-PORT COM BOARD
８− ＰＯＲＴ ＣＯＭ ボード
1
44 401-46395 XY BEAR 1P CABLE ASM
ＸＹ ベア １ Ｐ ケーブル組
1
45 401-29650 4AXIS INTEGRAL TYPE T AXIS DRIVER
４軸一体型軸ドライバ
1
46 401-09974 HEAD MAIN PWR CABLE ASM
ヘッドメイン電源ケーブル組
1
47 401-46401 NOZZLE UP SV RELAY CABLE ASM
ノズルアップ ＳＶ 中継ケーブル組
1
48
#02
401-46413 NOZZLE DOWN CABLE ASM
ノズルダウンケーブル組
1
49
#03
401-13703 NOZZLE DOWN CABLE ASM
ノズルダウンケーブル組
1
50 401-29113 NZL-UP SV CABLE ASM
ＮＺＬ − ＵＰ ＳＶ ケーブル組
1
51 401-13702 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
1
52 400-92495 NOZZLE DOWN SENS L ASM
ノズルダウンセンサ Ｌ ケーブル組
1
53 401-13701 NOZZLE DOWN SENS R ASM
ノズルダウンセンサ Ｒ ケーブル組
1
54 400-92467 OCC CAMERA R CABLE ASM
ＯＣＣカメラＲケーブル組
1
55 400-48028 OCC CAMERA
ＯＣＣ カメラ
1
56 401-09977 OCC LIGHT CABLE ASM
ＯＣＣ ライトケーブル組
1
57 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃ ライト基板組
1
58 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
1
59 401-09979 OCC OPASS LIGHT CABLE ASM
ＯＣＣ ライト ＯＰＡＳＳ ケーブル組
1
60
#02
401-35793 VACUUM CABLE ASM(7AXIS)
バキュームケーブル（７軸）組
1
61
#03
401-35790 VACUUM CABLE ASM
バキュームケーブル組
1
62
#02
401-49489 POWER SUPPLY UNIT 10 ASM
電源ユニット１０組
1
63
#04
401-49490 POWER SUPPLY UNIT 10(EN) ASM
電源ユニット１０（ＥＮ）組
1
64
#03
401-49556 POWER SUPPLY UNIT 20 ASM
電源ユニット２０組
1
65
#05
401-49559 POWER SUPPLY UNIT 20(EN) ASM
電源ユニット２０（ＥＮ）組
1
66 401-46433 SERV/PMP CTRL CABLE ASM
ＳＥＲＶ ／ ＰＭＰ コントロールケーブル組
1
67 400-97626 IONIZER CABLE ASM
イオナイザケーブル組
1
68 400-93724 IONIZER
イオナイザ
1
69 401-13673 IONIZER PWR CABLE ASM
イオナイザ電源ケーブル組
1
70
#01
401-13640 SAFETY U 901 CABLE ASM(EN)
セーフティ Ｕ ９０１ ケーブル組（ＥＮ）
1
71 401-46389 XY-RELAY I/O CABLE ASM
ＸＹ − ＲＥＬＡＹ Ｉ ／ Ｏ ケーブル組
1
72 401-09960 XY-RELAY PWR CABLE ASM
ＸＹ − ＲＥＬＡＹ 電源ケーブル組
1
73 400-97616 XY-RELAY I/O REALY CABLE ASM
ＸＹ − ＲＥＬＡＹ Ｉ ／ Ｏ 中継ケーブル組
1
74 401-13690 XY-RELAY PWR RELAY CABLE ASM
ＸＹ − ＲＥＬＡＹ 電源中継ケーブル組
1
75 400-99906 PILOT LAMP CABLE F ASM
パイロットランプケーブル Ｆ 組
1
76 400-99907 PILOT LAMP CABLE R ASM
パイロットランプケーブル Ｒ 組
1
77 401-13714 KEY SWITCH CABLE ASM
キースイッチケーブル組
1
78 400-99903 PILOT LAMP
パイロットランプ
1
79 400-99902 KEY SWITCH
キースイッチ
1
80 401-22784 ROTARY FLUXER I/O CABLE ASM
ロータリーフラクサ Ｉ ／ Ｏ ケーブル組
1
81 401-22783 ROTARY FLUXER PWR CABLE ASM
ロータリーフラクサ電源ケーブル組
1
82 401-22786 ROTARY FLUXER CABLE ASM
ロータリーフラクサケーブル組
1
83 401-22787 ROTARY FLUXER MOTOR CABLE ASM
ロータリーフラクサモータケーブル組
1
84 401-22788 ROTARY FLUXER MOTOR ASM
ロータリーフラクサモータ組
1
85 401-22789 ROTARY FLUXER SWITCH ASM
ロータリーフラクサスイッチ組
1
86 401-47905 ETHER CABLE FEEDER LR-RF ASM
イーサ束線フィーダ ＬＲ − ＲＦ 組
1
87 400-47560 FEEDER PCB ASM
フィーダ基板組
1
88 401-47906 ETHER CABLE BASE FEEDER ASM
イーサ束線ベースフィーダ組
1
89 401-47901 ETHER CABLE XY BASE ASM
イーサ束線 ＸＹ ベース組
1
90 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
1
91 401-10049 MTC MTS I/F CABLE ASM
ＭＴＣ ＭＴＳ Ｉ ／ Ｆ ケーブル組
1
92 401-10050 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ ／ Ｆ ブラケットケーブル組
1
93 401-06795 S-XY RELAY PCB ASM
Ｓ − ＸＹ リレー基板組
1
94 401-47900 ETHER CABLE XY BASE RELAY ASM
イーサ束線 ＸＹ ベース中継組
1
95 401-47902 ETHER CABLE MAIN-XY RELAY ASM
イーサ束線メイン− ＸＹ 中継組
1
96 401-13688 XY MTC MTS CABLE ASM
ＸＹ ＭＴＣ ＭＴＳ ケーブル組
1
97 401-13691 XY-RELAY HOD 232C RELAY CABLE ASM
ＸＹ − ＲＥＬＡＹ ＨＯＤ ２３２ Ｃ リレーケーブル組
1
98 401-46372 XY-RELAY HOD 232C CABLE ASM
ＸＹ − ＲＥＬＡＹ ＨＯＤ ２３２ Ｃ ケーブル組
1
99 401-35433 8-PORT COM BOARD
８− ＰＯＲＴ ＣＯＭ ボード
1
100 400-97619 XY-RELAY OPERATION RELAY CABLE ASM
ＸＹ − ＲＥＬＡＹ オペレーションリレーケーブル組
1
101 401-10068 OPERATION RLY CABLE F ASM
オペレーション電源ケーブル組（Ｆ）
1
102 401-48273 OPERATION PCB FRONT10 PCB ASM
オペレーション基板 フロント１０組
1
103
#01
401-48277 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板 フロント１０組（ＥＮ）
1
104 400-97620 XY-RELAY OPERATION RELAY CABLE ASM
ＸＹ − ＲＥＬＡＹ オペレーションリレーケーブル組
1
105 401-10069 OPERATION RLY CABLE R ASM
オペレーション電源ケーブル組（Ｒ）
1
106 401-13689 XY-RELAY SENSOR RELAY CABLE ASM
ＸＹ − ＲＥＬＡＹ センサリレーケーブル組
1
107 401-46403 XY-RELAY SENSOR CABLE ASM
ＸＹ − ＲＥＬＡＹ センサケーブル組
1
108 401-48275 OPERATION PCB REAR10 ASM
オペレーション基板 リア１０組
1
109
#01
401-48279 OPERATION PCB REAR10 ASM(EN)
オペレーション基板 リア１０組（ＥＮ）
1
110 401-29006 Y LMT SENSOR CABLE ASM
Ｙ ＬＭＴ センサケーブル組
1
111 401-46380 Y BEAR CABLES ASM
Ｙ ベアケーブル組
1
112 401-46404 X PLUS SENSOR RELAY CABLE ASM
Ｘ プラスセンサケーブル組
1
113 401-29000 X LMT SENSOR CABLE ASM
Ｘ ＬＭＴ センサケーブル組
1
114 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
115
#06
401-10050 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ ／ Ｆ ブラケットケーブル組
1
- 173 -

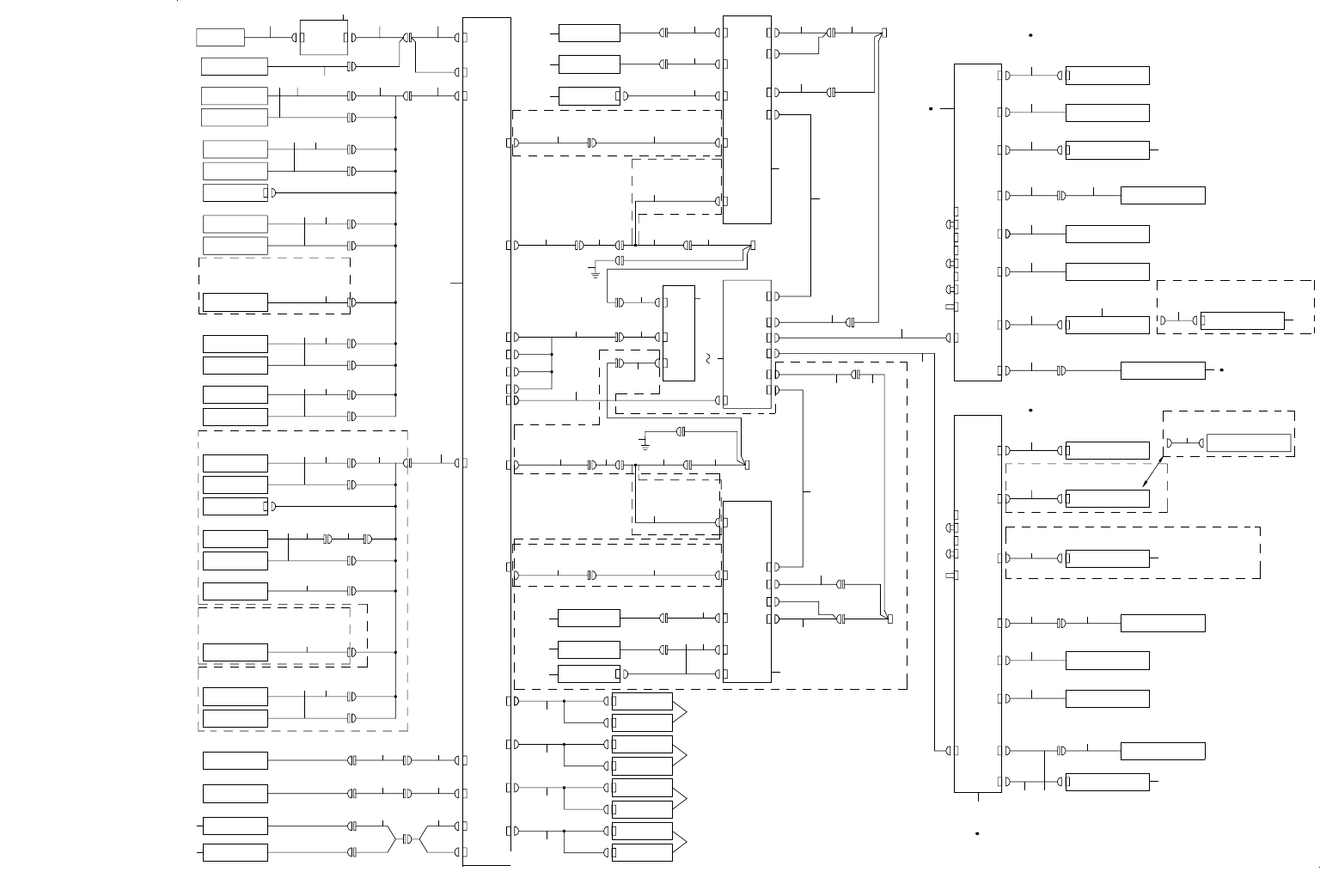

87.SYSTEM DIAGRAM(3)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（３）
CN5
HOD
MNLT
4-5A
MNLT
CN1
CN2
CN3
CN3
CN7
CN2
CN1
CN8
CN5
CN6
CN3
CN10
CN9
CN2
1
3
49
8
2
6
7
7
10
10
5
10
10
11
12
12
12
2425
13
13
14
17
13
13
15
16
110
16
16
18
19
20
21
22
23
26 26 27
28 29 30
31
32
33
34
35
36
37
41
36
39
38
40
48
50
42 49
51
43
44
47
52
53
54
55
56
52
57
58 5859
60 61
62
69 70 71 72
106 106 106 106
63
73
74
75
64
65
66
67
68
78 79 80 81 83 85 86 87 89
84
82
88
4-5A
90
91
92 93
100
96 97 101 85 86
103
10484
76 77
94 95
105
CAL S.V
CAL VACUUM
SENSOR
ATCOPENSENS
ATC CLOSE SENS
ATC S.V
FEEDER FLOAT
SENS(FF)(EMI)
FEEDE R FLOAT
SENS(FF)(REC)
FEEDER FLOAT
SENS(FR)(REC)
BANK UP
SW (F)
ELEC FEED DET
SENS(F)(REC)
ELEC FEED FLOAT
SENS(F)(REC)
FEEDER FLOAT
SENS(FR)(EMI)
ELEC FEED FLOAT
SENS(F)(EMI)
ELEC FEED FLOAT
SENS(R)(EMI)
ELEC FEED DET
SENSOR(F)(EMI)
ECUTTER(F)
ECUTTER(R)
FEEDER FLOAT
SENS(RF)(REC)
FEEDER FLOAT
SENS(RR)(REC)
BANK UP
SW (R)
CN429
ELEC FEED DET
SENS(R)(REC)
ELEC FEED FLOAT
SENS(R)(REC)
FEEDER FLOAT
SENS(RF)(EMI)
FEEDER FLOAT
SENS(RR)(EMI)
CN426
CN1325
AIR(N) SENSOR
AIR(P) SENSOR
CN1333
CAL PCB
BK-FR
BANK
PCB (F)
DRIVE CYLINDER
ASSY
DRIVE CYLINDER
ASSY
M-E BANK SW
BK-FL
E BANK(R)
BANK
PCB (R)
POWERUNIT4/5
ETF POWER
UNIT 2/2
M-BANK(F)
EMG SW_R
OPERATION PCB
(R) 2/2
SERVO FREE
START
ON LINE
CYCLE/PAUSE
STOP
ORIGIN
MAINTAIN KEY
OPERATION PCB
(F) 2/2
COVER(F) LOCK SV
COVER OPEN
SW(F)
EMG SW_F
NON-STOP SIGNAL
LIGHT(F)
FEEDER SW(F )
(NON-STOP O PERAT ION)
KEY CHANGE SW
USB SELECTOR
1/2
HOD BOX
MOUSE/KEYBOARD
SELECTOR 1/2
3020VRA ONLY
COVER(R) LOCK SV
NON-STOP SIGNAL
LIGHT(R)
FEEDER SW(R)
(NON-STOP OPE RATION)
KEY CHANGE SW
SIGNAL LIGHT
ION SV
CN2
CN1
CALF
CN669
CN1087
CN19
CN1088
CN1323
CN1330
CN1333
CN1325
ATC S.V.
CN1329
CN1324
CN1331
CN1323
CN1330
CN21
CN1329
CN1324
CN1331
CN1327
E-CUTTER
E-CUTTER
CN1435
CN1335
CUT F
CUT R
AIR
SENSOR
DRIVE CYLINDER
ASSY
DRIVE CYLINDER
ASSY
M-E BANK SW
LED PCB(F-LL)
LED PCB(F-LR)
LED PCB(F-RL)
LED PCB(F-RR)
LED PCB(R-RR)
LED PCB(R-RL)
LED PCB(R-LR)
LED PCB(R-LL)
MBANKONLY
CN370
CN353
E BANK(F)
RLY03
CN418
CN8
CN7
CN24
CN23
CN19
CN5
CN20
CN3
CN3
CN27
CN28
CN30
CN31
CN1
CN4
CN4
CN15
CN16
CN17
CN18
CN21
CN3
CN3
CN370
CN353
CN351
CN351
CALR
1-1B
CN69
CN67
CN70
CN4
CN4
BK-RL
BK-RR
CN2
CN9
CN10
CN13
CN7
CN8
CN5
CN6
CN23
2-3B
CN24
CN65
CN30
CN31
CN66
CN25
4-4A
2-5C
CN12
SW2
SW1
SW3
SW4
SW5
SW6
SW7
CN1
CN8
CN23
CN7
CN22
CN15
CN21
CN24
CN12
CN8
CN23
CN7
CN22
CN15
CN10
CN20
CN13
2-5C
SW2
SW1
SW4
SW5
CN1
CN13
M-BANK(R)
(M/E BANK UNIT OP)
99
ONLY 3010A/20VA/20VRA
M BANK ONLY
COVER OPEN SW(R)
80
COVER OPEN SW(R)
98
ONLY 3010ACL
102
ONLY 3010A/20VA/20VRA
DRIVE CYL
SENSO R F ASM
CN451
FEEDER
PCB 2/2
2-5A
107
ONLY 3010A/20VA/20VRA
(M/E BANK UNIT OP)
108
CN2
(M/E BANK UNIT OP)
CN2
(M/E BANK UNIT OP)
109
- 174 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 3010A,3010ACL ３０１０ Ａ，３０１０ ＡＣＬ 用
#03....FOR 3020VA,3020VRA ３０２０ ＶＡ，３０２０ ＶＲＡ 用
#04....FOR 3010A(EN),3010ACL(EN) ３０１０ Ａ（ＥＮ），３０１０ ＡＣＬ（ＥＮ）用
#05....FOR 3020VA(EN),3020VRA(EN) ３０２０ ＶＡ（ＥＮ），３０２０ ＶＲＡ（ＥＮ）用
#06....FOR 3010ACL ３０１０ ＡＣＬ 用
#07....EXCEPT 3010ACL ３０１０ ＡＣＬ を除く
#08....FOR 3020VRA ３０２０ ＶＲＡ 用
#09....ME BANK COMMON USE SPECIFICATION メカ電動バンク共用仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02125 CAL VACUUM SV ASM
ＣＡＬ バキューム ＳＶ 組
1
2 401-48271 CAL BLOCK PCB ASM
ＣＡＬ ブロック基板組
1
3 401-09996 CAL BLOCK CABLE ASM
ＣＡＬ ブロックケーブル組
1
4 400-47483 FEEDER CAL(F) CABLE ASM
ＣＡＬ（Ｆ）ケーブル組
1
5 400-47560 FEEDER PCB ASM
フィーダ基板組
1
6 401-22811 CAL VACUUM SENSOR
ＣＡＬ バキュームセンサ
1
7 401-29062 PHOTOMICRO SENSOR ASM
ＰＨＯＴＯＭＩＣＲＯ センサ組
1
8 401-46402 FEEDER SENSOR CABLE F ASM
フィーダセンサケーブル組
1
9 400-48176 FEEDER SENSOR RELAY(F) CABLE ASM
フィーダセンサ中継ケーブル（Ｆ）組
1
10 401-29058 SEPARATE SENSOR EMISSION ASM
ＳＥＰＡＲＡＴＥ センサ投光組
1
11 400-92510 ATC SV CABLE ASM
ＡＴＣ ソレノイドバルブケーブル組
1
12 401-29057 SEPARATE SENSOR RECEIVER ASM
ＳＥＰＡＲＡＴＥ センサ受光組
1
13
#07
401-29058 SEPARATE SENSOR EMISSION ASM
ＳＥＰＡＲＡＴＥ センサ投光組
1
14
#07
401-46400 FEEDER SENS CABLE R ASM
フィーダセンサケーブル Ｒ 組
1
15
#07
401-46399 REAR FEEDER DETECT SENSOR RELAY CABLE ASM
リアフィーダ ＤＥＴＥＣＴ センサ中継ケーブル組
1
16
#07
401-29057 SEPARATE SENSOR RECEIVER ASM
ＳＥＰＡＲＡＴＥ センサ受光組
1
17 400-48177 FEEDER SENS RELAY(R) CABLE ASM
フィーダセンサ中継ケーブル（Ｒ）組
1
18 401-23126 AUTO TAPE CUTTER F CABLE ASM
オートテープカッター Ｆ ケーブル組
1
19 401-23124 FEEDER CUTTER(F) WIRE ASM
フィーダカッター Ｆ ケーブル組
1
20 401-23127 AUTO TAPE CUTTER R CABLE ASM
オートテープカッター Ｒ ケーブル組
1
21 401-23125 FEEDER CUTTER(R) WIRE ASM
フィーダカッター Ｒ ケーブル組
1
22 401-46358 AIR PRESSURE SENSOR RELAY CABLE ASM
ＡＩＲ ＰＲＥＳＳＵＲＥ センサ中継ケーブル組
1
23 401-46357 FEEDER AIR SENSOR RELAY CABLE ASM
フィーダ ＡＩＲ センサ中継ケーブル組
1
24 401-29080 AIR(N) SENSOR CABLE ASM
ＡＩＲ（Ｎ）センサケーブル組
1
25 401-29071 AIR(P) SENSOR CABLE ASM
ＡＩＲ（Ｐ）センサケーブル組
1
26 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
27 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
1
28 401-35350 BANK FIXED FR CABLE ASM
バンク固定 ＦＲ ケーブル組
1
29 401-35351 BANK FIXED FL CABLE ASM
バンク固定 ＦＬ ケーブル組
1
30 401-09990 M BANK SWITCH F CABLE ASM
メカバンクスイッチ Ｆ ケーブル組
1
31 400-66568 BANK PCB ASM
バンク基板組
1
32 401-09986 MECH BANK CONNECTOR F CABLE ASM
メカバンクコネクタ Ｆ ケーブル組
1
33 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
34 401-09988 M BANK DC PWR CABLE F ASM
メカバンク ＤＣ 電源 Ｆ ケーブル組
1
35 401-09987 BANK PWR CABLE F ASM
バンク電源 Ｆ ケーブル組
1
36 400-47481 FEEDER IF RELAY(F) CABLE ASM
フィーダ ＩＦ 中継ケーブル（Ｆ）組
1
37 401-46390 FEEDER IF RELAY(F) CABLE ASM
フィーダ ＩＦ 中継ケーブル（Ｆ）組
1
38 401-07941 FEEDER IF RELAY-03 CABLE ASM
フィーダ ＩＦ 中継０３ケーブル（Ｆ）組
1
39 401-46392 E-FDR IF F CABLE ASM
Ｅ − ＦＤＲ ＩＦ Ｆ ケーブル組
1
40 401-11734 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンク中継ワイヤ組
1
41 401-13687 ELEC BANK FG WIRE ASM
ＥＬＥＣ バンク ＦＧ ワイヤ組
1
42 401-09983 ETF(F) PWR CABLE ASM
ＥＴＦ 電源ケーブル Ｆ 組
1
43 401-14533 ETF_POWER_ASM
ＥＴＦ ＿電源組
1
44
#02
401-49489 POWER SUPPLY UNIT 10 ASM
電源ユニット１０組
1
45
#04
401-49490 POWER SUPPLY UNIT 10(EN) ASM
電源ユニット１０（ＥＮ）組
1
46
#03
401-49556 POWER SUPPLY UNIT 20 ASM
電源ユニット２０組
1
47
#05
401-49559 POWER SUPPLY UNIT 20(EN) ASM
電源ユニット２０（ＥＮ）組
1
48 401-46428 FEEDER CAL (R) CABLE ASM
フィーダ ＣＡＬ（Ｒ）ケーブル組
1
49 401-09999 FEEDER XY EMG CABLE ASM
フィーダ ＸＹ ＥＭＧ ケ−ブル組
1
50 401-09980 FEEDER PWR CABLE ASM
フィーダ電源ケーブル組
1
51
#07
401-09984 ETF(R) PWR CABLE ASM
ＥＴＦ 電源ケーブル Ｒ 組
1
52
#07
400-47482 FEEDER IF RELAY(R) CABLE ASM
フィーダ ＩＦ 中継ケーブル（Ｒ）組
1
53
#07
401-07942 FEEDER IF RELAY-04 CABLE ASM
フィーダ ＩＦ 中継０４ケーブル組
1
54
#07
401-13687 ELEC BANK FG WIRE ASM
ＥＬＥＣ バンク ＦＧ ワイヤ組
1
55
#07
401-46393 E-FDR IF R CABLE ASM
Ｅ − ＦＤＲ ＩＦ Ｒ ケーブル組
1
56
#07
401-11734 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンク中継ワイヤ組
1
57
#07
401-46391 FEEDER IF RLY(R) CABLE ASM
フィーダ ＩＦ 中継ケーブル（Ｒ）組
1
58
#07
4
00-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
1
59
#07
400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
1
60
#07
401-35352 BANK FIXED RL CABLE ASM
バンク固定 ＲＬ ケーブル組
1
61
#07
401-35353 BANK FIXED RR CABLE ASM
バンク固定 ＲＲ ケーブル組
1
62
#07
401-09995 M BANK SWITCH R CABLE ASM
メカバンクスイッチ Ｒ ケーブル組
1
63
#07
400-66568 BANK PCB ASM
バンク基板組
1
64
#07
401-09994 M BANK AC PWR CABLE R ASM
メカバンク ＡＣ 電源 Ｒ ケーブル組
1
65
#07
401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
1
66
#07
401-09992 BANK PWR CABLE R ASM
バンク電源 Ｒ ケーブル組
1
67
#07
401-09993 M BANK DC PWR CABLE R ASM
メカバンク ＤＣ 電源 Ｒ ケーブル組
1
68
#07
401-09991 MECH BANK CONNECTOR R CABLE ASM
メカバンクコネクタ Ｒ ケーブル組
1
69 401-13653 FPI LED CABLE(FL)ASM
ＦＰＩ ＬＥＤ ケーブル（ＦＬ）組
1
70 401-13654 FPI LED CABLE(FR)ASM
ＦＰＩ ＬＥＤ ケーブル（ＦＲ）組
1
71 401-13655 FPI LED CABLE(RR)ASM
ＦＰＩ ＬＥＤ ケーブル（ＲＲ）組
1
72 401-13656 FPI LED CABLE(RL)ASM
ＦＰＩ ＬＥＤ ケーブル（ＲＬ）組
1
73 401-09989 M BANK AC PWR CABLE F ASM
メカバンク ＡＣ 電源 Ｆ ケーブル組
1
74 401-10070 OPERATION PWR CABLE(F)ASM
オペレーション電源ケーブル組（Ｆ）
1
75 401-10071 OPERATION PWR CABLE(R)ASM
オペレーション電源ケーブ組（Ｒ）
1
76 401-48273 OPERATION PCB FRONT10 ASM
オペレーション基板 フロント１０組
1
77
#01
401-48277 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板 フロント１０組（ＥＮ）
1
78 401-20505 EMG SW F ASM
ＥＭＧ ＳＷ Ｆ 組
1
79
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆ ケーブル組（ＥＮ）
1
80 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
1
81 401-46406 COVER LOCK SV CABLE ASM
カバーロック ＳＶ ケーブル組
1
82 401-46405 COVER LOCK SV ASM
カバーロック ＳＶ 組
1
83 401-13676 MINI SIGNAL RLY CABLE F ASM
ミニシグナル中継ケーブル Ｆ 組
1
84 400-48055 MINI PATLITE ASM
ミニパトライト組
1
85 400-48035 L_FEEDER SW ASM
レフトフィーダ ＳＷ 組
1
86 400-48036 CONSOLE SW ASM
コンソール ＳＷ 組
1
87 401-46446 USB SELECT CABLE ASM
ＵＳＢ ＳＥＬＥＣＴ ケーブル組
1
88 401-41515 USB SELECT PCB ASM
ＵＳＢ ＳＥＬＥＣＴ 基板組
1
89 401-46412 HOD-OPERATION I/F CABLE ASM
ＨＯＤ − ＯＰＥＲＡＴＩＯＮ Ｉ ／ Ｆ ケーブル組
1
90
#08
401-10072 CONSOLE SELECT CABLE ASM
コンソール切り替えケーブル組
1
91
#08
400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切り替え
1
92 E9649-729-000 HOD ASM.
ＨＯＤ 組
1
93
#01
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
94 401-48275 OPERATION PCB REAR10 ASM
オペレーション基板 リア１０組
1
95
#01
401-48279 OPERATION PCB REAR10 ASM(EN)
オペレーション基板 リア１０組（ＥＮ）
1
96 401-20506 EMG SW R ASM
ＥＭＧ ＳＷ Ｒ 組
1
97
#01
401-31990 EMG SW R CABLE ASM (EN)
ＥＭＧ ＳＷ Ｒ ケーブル組（ＥＮ）
1
98
#06
401-58866 COVER OPEN SW CABLE ASM
カバーオープン ＳＷ ケーブル組
1
99
#07
401-46406 COVER LOCK SV CABLE ASM
カバーロック ＳＶ ケーブル組
1
100
#07
401-46405 COVER LOCK SV ASM
カバーロック ＳＶ 組
1
101 401-13677 MINI SIGNAL RLY CABLE R ASM
ミニシグナル中継ケーブル Ｒ 組
1
102 401-46359 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
1
103 401-46451 IONIZER SV CABLE ASM
イオナイザ ＳＶ ケーブル組
1
104 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
1
105 401-13674 IONIZER SV ASM
イオナイザ ＳＶ 組
1
106 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
1
107
#09
400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサ Ｆ ケーブル組
1
108
#09
401-09981 FEEDER IF F CABLE ASM
フィーダ ＩＦ Ｆ ケーブル組
1
109
#09
401-09982 FEEDER IF R CABLE ASM
フィーダ ＩＦ Ｒ ケーブル組
1
11
0
#09
401-29057 SEPARATE SENSOR RECEIVER ASM
ＳＥＰＡＲＡＴＥ センサ受光組
1
