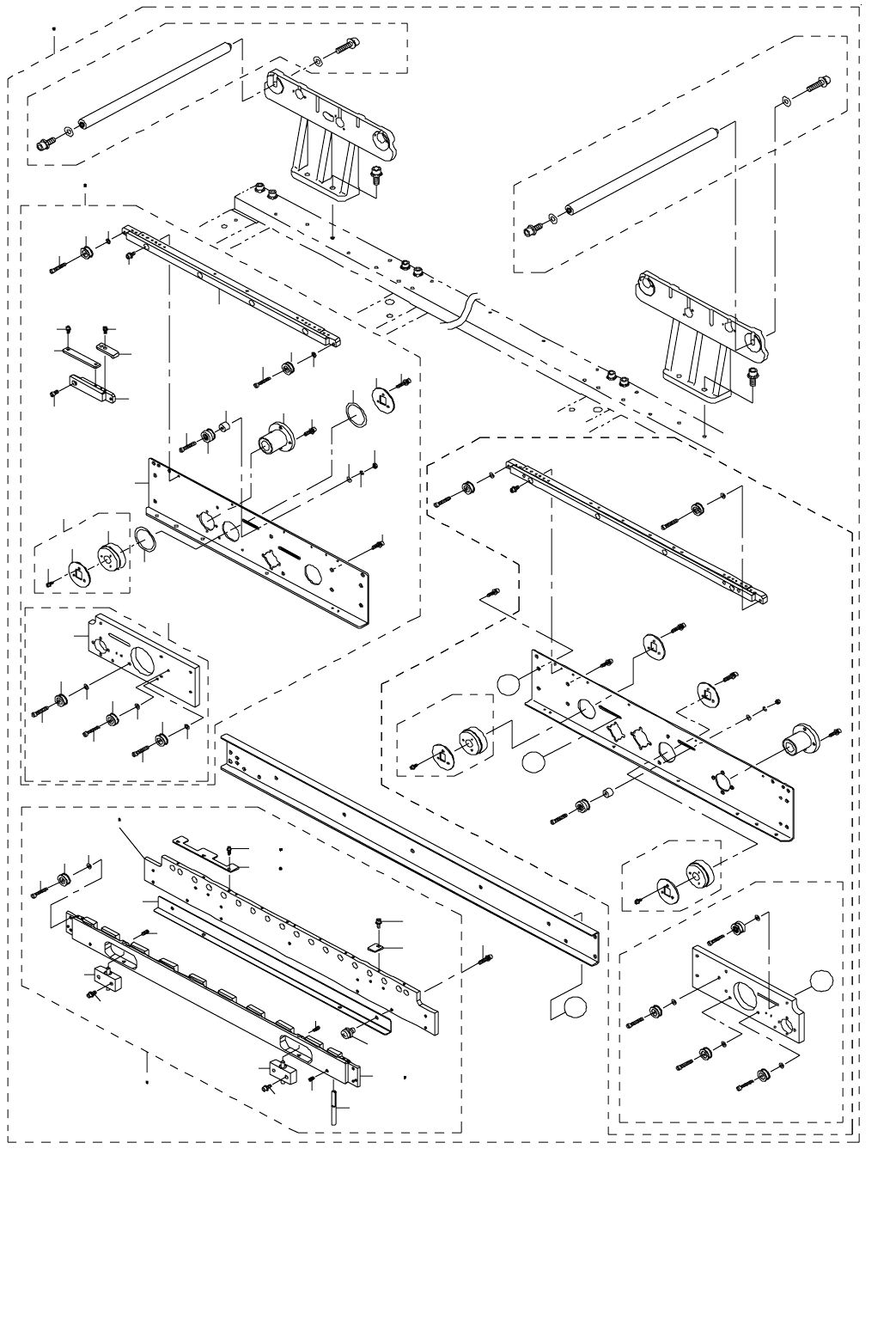

30.PWB CONVEYOR COMPONENTS(3)
基板搬送関係（３）
5
8
7
8
9
7
9
8
7
6
9
3 4
A
37 38
53
45
47
48
1 2
46
44
59
40
41
54
39
49
53
51
52
50
49
33
32
17
3 4
31
28
31
29
24
14
15
16
18
22
23
21
10
30
10
30
27
26
25
21
20
19
B
A
12
13
11
35
34
36
35
43 58
50
55 57
B
42
56
- 60 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-46987 CONVEYOR_RAIL_R_ASM_L
コンベアレール Ｒ 組 Ｌ
1
2
#01
401-46975 CONVEYOR_RAIL_R_ASM_M
コンベアレール Ｒ 組＿ Ｍ
1
3
#02
401-14266 RAIL PLATE RL ASM L
レールプレート ＲＬ 組 Ｌ
(1)
4
#01
401-46977 RAIL_PLATE_RL_ASM
レールプレート ＲＬ 組
(1)
5 400-01059 SUPPORT PLATE RL ASM(L)
サポートプレート ＲＬ 組（Ｌ）
(1)
6 400-01064 SUPPORT PLATE RL(L) サポートプレート ＲＬ（Ｌ） (1)
7 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(3)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(3)
9 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(3)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ 組
(1)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(1)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝２５
(1)
14 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(1)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(1)
17 400-00839 DRIVE PULLEY R ASM
ドライブプーリ Ｒ 組
(1)
18 400-00840 DRIVE PULLEY R
ドライブプーリ Ｒ
(1)
19 E2160-721-000 PULLEY FLANGE プーリフランジ (1)
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(3)
21 E3931-750-000 PULLEY WASHER
プーリスラストワッシャ
(2)
22 E2160-721-000 PULLEY FLANGE
プーリフランジ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(3)
24 SB-8160001-00 BEARING
ころがり軸受
(2)
25 400-01063 RAIL PLATE RL(L)
レールプレート ＲＬ（Ｌ）
(1)
26 400-00828 CONVEYOR RAIL
コンベアレール
(1)
27 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ ３ Ｌ ＝１４
(4)
28 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(8)
29 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
30 E2111-715-0A0 CONVEYOR PULLEY ASM. 搬送プーリ（組） (2)
31 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(2)
32
#01
401-47007 CONVEYOR_RAIL_M
コンベアレール＿ Ｍ
(1)
33
#01
SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(1)
34
#01
401-47008 PWB_GUIDE_M
ＰＷＢ ガイド＿ Ｍ
(1)
35
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
36 E2046-725-000 PWB INNER
ＰＷＢ インナ
(1)
37
#02
401-46988 CONVEYOR_RAIL_RC_ASM_L
コンベアレール ＲＣ 組 Ｌ
(1)
38
#01
401-46976 CONVEYOR_RAIL_RC_ASM_M
コンベアレール ＲＣ 組＿ Ｍ
(1)
39 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
40 401-46999 SAFETY_BAR
安全バー
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
42
#01
E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢ ガイドプレート ＲＡ
(4)
43 #01 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ (6)
44 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
45 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
46 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
47
#02
401-46997 RAIL_GUIDE_R_L
レールガイド＿ Ｒ ＿ Ｌ
(1)
48
#01
401-46996 RAIL_GUIDE_R_M
レールガイド＿ Ｒ ＿ Ｍ
(1)
49 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
50 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
51
#02
401-47010 CONVEYOR_RAIL_C_L
コンベアレール＿ Ｃ ＿ Ｌ
(1)
52
#01
401-47009 CONVEYOR_RAIL_C_M
コンベアレール＿ Ｃ ＿ Ｍ
(1)
53 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
54 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
55
#01
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(2)
56 #01 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ ３ Ｌ ＝８ (4)
57
#02
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(2)
58
#02
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(12)
59 SL-6041092-TN SCREW
座金付き六角穴ボルト
(17)
