- 147 - 74. E REPLACING OVERALL CHANGER TRUCK EF COMPONENTS(3) 電動一括交換台車 ＥＦ 関係（３） 66 57 56 55 54 98 76 76 98 72 73 74 70 74 73 72 71 70 68 77 69 69 77 67 10 10 9 91 90 1 9 2 8 5 4 4 5 8 83 80 80 79 78 78 79 91 90 84 87 86…
- 146 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....TYPE 950MM ９５０ ＭＭ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-12818 TROLLEY ASM
トロリー組
1
2 #02 401-20913 TROLLEY_ASM_950 トロリー組＿９５０ 1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW
丸ねじ Ｍ ６ Ｌ ＝１０
(4)
5 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿ Ｌ ７０
(1)
6 400-94837 TROLLEY UPPER
トロリーアッパー
(1)
7 401-10302 TROLLEY BOTTOM トロリーボトム (1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ １２ Ｌ ＝１５０
(2)
10 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
(4)
11 400-89239 E TROLLEY PLATE
Ｅ トロリープレート
(4)
12 SL-6102042-TN SCREW 座金付き六角穴ボルト (4)
13 401-47459 TROLLEY STOPPER BLOCK R
トロリーストッパーブロック Ｒ
(1)
14 401-47458 TROLLEY STOPPER BLOCK L
トロリーストッパーブロック Ｌ
(1)
15 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
16 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ ６ Ｘ １ １種
(4)
17 400-94859 CASTER 107N キャスター １０７ Ｎ (4)
18 SL-6082092-TN BOLT
座金付き六角穴ボルト
(16)
19 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN BOLT 六角穴ボルト (16)
23 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
26 SL-6041292-TN SCREW
座金付き六角穴ボルト
(1)
27 400-23476 FG GUM SHEET ＦＧ ゴムシート (1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(1)
29 SL-6083092-TN SCREW
座金付き六角穴ボルト
(6)
30 400-94928 TROLLEY HANDLE ASM
トロリーハンドル組
(2)
31 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
32 SL-6040642-TN BOLT 座金付き六角穴ボルト (1)
33 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
34 400-94854 HANDLE SHAFT ET
ハンドルシャフト ＥＴ
(1)
35 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
36 PS-0400122-KP SPRING PIN
スプリングピン
(2)
37 PS-0600182-KP SPRING PIN
スプリングピン ６ Ｘ １８
(1)
38 E2635-729-000 HANDLE SLIDER ハンドルスライダ (1)
39 401-12820 TROLLEY TAPE GUIDE ASM
トロリーテープガイド組
(1)
40 401-27990 BANK_PLATE_R
バンクプレート Ｒ
(1)
41 401-27989 BANK_PLATE_L
バンクプレート Ｌ
(1)
42 401-28047 LINEAR_SHAFT
リニアシャフト
(2)
43 SM-8060552-TP SCREW M6 L=5 止めねじ (4)
44 400-98942 SUPPORT SHAFT
サポートシャフト
(2)
45 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
46 401-10311 TAPE GUIDE BR R
テープガイドブラケット Ｒ
(1)
47 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
48 401-10312 TAPE GUIDE SUPPORT テープガイドサポート (1)
49 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(4)
50 400-94372 TAPE GUIDE BR C
テープガイドブラケット Ｃ
(1)
51 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦ ポジションラベル（４０）＿２
(1)
52 401-10310 TAPE GUIDE BR L
テープガイドブラケット Ｌ
(1)
53 E4981-700-000 LABEL ＥＰＲＯＭ 用ブランクラベル 1
54 401-10289 TRASH BOX
トラッシュボックス
1
55 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
16
56 400-94860 TH CASTER
ＴＨ キャスター
4
57 401-14554 TAPE HOLDER ASM
テープホルダ組
1
58 400-84676 SEPARATION PLATE セパレーションプレート (20)
59 401-10291 REEL FIXING BAR40
リールフィキシングバー４０
(2)
60 401-10286 TRASH BOX FRAME L
トラッシュボックスフレーム Ｌ
(1)
61 401-10287 TRASH BOX FRAME R
トラッシュボックスフレーム Ｒ
(1)
62 401-10290 TAPE HOLDER FOOT
テープホルダ足
(4)
63 SL-4040891-SC SCREW M4X8 座金付きなべ小ねじ Ｍ ４ Ｌ ＝８ (16)
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝１０
(20)
65 401-10285 TAPE HOLDER PL
テープホルダ ＰＬ
(2)
66 E1612-706-C00 REEL SH
リール ＳＨ
(20)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(8)
68 400-94863 TAPE SUPPORT テープサポート (2)
69 400-84674 REEL SUPPORT ANGLE
リールサポートアングル
(8)
70 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(16)
71 400-94862 TAPE HOLDER BR 1
テープホルダーブラケット１
(3)
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(12)
73 400-94864 TAPE HOLDER HANDLE テープホルダハンドル (1)
74 SL-6051092-TN BOLT 座金付き六角穴ボルト (2)
75
#01
400-94513 TRASH BOX L
トラッシュボックス Ｌ
1
76 400-25327 CORNER PIECE B1
コーナーピース Ｂ １
(2)
77 400-94959 TRASH_BOX_L_A
トラッシュボックスＬ＿Ａ
(1)
78 400-25326 CORNER PIECE A1
コーナーピース Ａ １
(2)
- 147 -

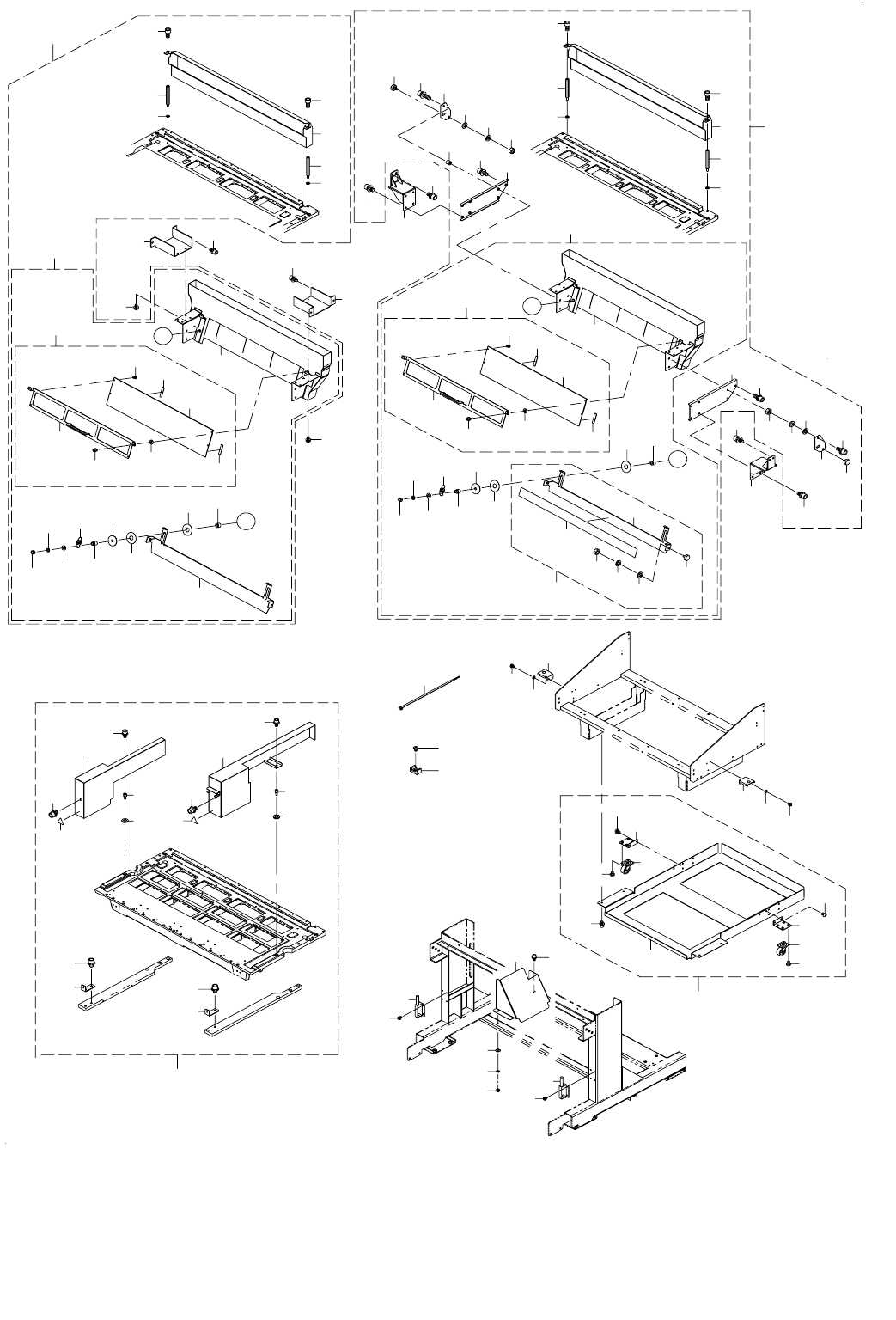

74.E REPLACING OVERALL CHANGER TRUCK EF COMPONENTS(3)
電動一括交換台車 ＥＦ 関係（３）
66
57
56
55
54
98
76
76
98
72
73
74
70
74
73
72
71
70
68
77
69
69
77
67
10
10
9
91
90
1
9
2
8
5
4
4
5
8
83
80
80
79
78
78
79
91
90
84
87
86
89
88
87
86
85
89
88
94
93
92
7
7
6
6
3
82
96
97
95
81
17
18
23
20
21
31
30
28
29
27
24
27
26
A
A
17
19
22
32
25
15
14
14
15
13
12
13
16
36
34
36
34
35
35
42
39
38
39
41
40
40
41
44
64
61
59
B
B
45
46
43
46
48
47
49
50
63
62
65
60
59
52
53
51
58
33
75
71
76
37
11
- 148 -
NOTE( 注記 ) #01....FOR WITH CUTTER カッター有り用
#02....TYPE FIXED BANK 固定バンク仕様
#03....TYPE REPLACING OVERALL CHANGER TRUCK 一括交換台車仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401 -14551 T ROLL EY SA FTY COVER トロリーセーフティカバー 1
2 401 -10308 T ROLL EY SA FTY COVER R トロリーセーフティカバー Ｒ (1)
3 401 -10307 T ROLL EY SA FETY C OVER L トロリーセーフティカバー Ｌ (1)
4 401 -10309 T S COVER S D ＴＳ カバー ＳＤ (2)
5 SL- 60 51092- TN BOLT
座金付き六角穴ボルト
(2)
6 400-94723 TOROLLEY COV BR
トロリーカバーブラケット
(2)
7 SL- 60 61092- TN SCREW
座金付き六角穴ボルト
(4)
8 SL- 40 40891- SC S CR EW M 4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
9 CM-3002000-03 ATTENTION LABEL
指けが注意シール（３１．５）
(2)
10 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ ６
(2)
11
#02
401-26511 TAPE_GUIDE_ASM_FIX
テープガイド組＿ ＦＩＸ
1
12 401-38828 TAPE_GUIDE_A
テープガイド＿ Ａ
(1)
13 SM-6061202-TN BOLT
六角穴ボルト
(2)
14 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (4)
15 401-11174 TGI_POST ＴＧＩ ＿ポスト (2)
16 401-26050 TAPE_GUIDE_B_ASM_FIX テープガイド＿ Ｂ ＿組＿ ＦＩＸ (1)
17 400-98072 SLIDE_WASHER スライドワッシャー (4)
18 WP-0451016-SP WASHER 4.5X20X1 平座金 ４．５ Ｘ ２０ Ｘ １ (2)
19 400-56921 SPRING STUD
スプリングスタッド
(2)
20 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
21 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(2)
22 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
(2)
23 401-11184 SLIDE_GUIDE_SP
スライドガイド＿ ＳＰ
(2)
24 401-61919 TAPE_GUIDE_B
テープガイド Ｂ
(1)
25 401-26047 SHUTER_ASM
シャッター組
(1)
26 401-38829 SHUTTER_PLATE
シャッタープレート
(1)
27 401-38835 MAGNET_RUBBER_SHEET
マグネットラバーシート
(2)
28 401-38837 UPDC_HANDLE_BR ＵＰＤＣ ＿ハンドル＿ ＢＲ (1)
29 SM-3030552-TN SCREW M3 L=5 丸ねじ Ｍ ３ Ｌ ＝５ (4)
30 SL-6030692-TN SCREW M3 L=6 座金付き六角穴ボルト Ｍ ３ Ｌ ＝６ (2)
31 401-38507 WSHER_TM-147-1 抜け止め防止ワッシャ ＴＭ −１４７−１ (2)
32 401-38845 SLIDE_GUIDE_FIXED スライドガイド＿ ＦＩＸＥＤ (1)
33 401-50864 GUIDE_SPACER_55
ガイドスペーサ＿５５
(2)
34
#02
401-11178 TAPE_GUIDE_SUP_BR_S
テープガイド＿ ＳＵＰ ＿ ＢＲ ＿ Ｓ
2
35
#02
SL-6051092-TN BOLT
座金付き六角穴ボルト
4
36
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
37
#03
401-26505 TROLLEY_TAPE_GUIDE_ASM_REV_B
トロリーテープガイド組＿ ＲＥＶ ＿ Ｂ
1
38 401-38828 TAPE_GUIDE_A
テープガイド＿ Ａ
(1)
39 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(4)
40 401-11174 TGI_POST
ＴＧＩ ＿ポスト
(2)
41 SM-6061202-TN BOLT
六角穴ボルト
(2)
42 401-26049 TAPE_GUIDE_B_ASM_TROLLEY
テープガイド＿ Ｂ ＿組＿トロリー
(1)
43 401-61919 TAPE_GUIDE_B テープガイド Ｂ (1)
44 401-26047 SHUTER_ASM シャッター組 (1)
45 401-38829 SHUTTER_PLATE シャッタープレート (1)
46 401-38835 MAGNET_RUBBER_SHEET マグネットラバーシート (2)
47 401-38837 UPDC_HANDLE_BR
ＵＰＤＣ ＿ハンドル＿ ＢＲ
(1)
48 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ ３ Ｌ ＝５
(4)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
(2)
50 401-38507 WSHER_TM-147-1
抜け止め防止ワッシャ ＴＭ −１４７−１
(2)
51 401-26048 SLIDE_GUIDE_ASM_TROLLEY
スライドガイド組＿トロリー
(1)
52 401-38830 SLIDE_GUIDE
スライドガイド
(1)
53 401-38838 SHUTTER_FILM
シャッター＿フィルム
(1)
54 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
55 WP-0641601-SC WASHER
平座金みがき丸 Ｍ ６
(2)
56 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ ６
(2)
57 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 (2)
58 401-50864 GUIDE_SPACER_55 ガイドスペーサ＿５５ (2)
59 400-98072 SLIDE_WASHER スライドワッシャー (4)
60 WP-0451016-SP WASHER 4.5X20X1 平座金 ４．５ Ｘ ２０ Ｘ １ (2)
61 400-56921 SPRING STUD
スプリングスタッド
(2)
62 WP-0430801-SC WASHER M4
平座金 Ｍ ４
(2)
63 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
(2)
64 NM-6040001-SC NUT M4X0.7 TYPE1
六角 ナット Ｍ ４ Ｘ ０．７ １種
(2)
65 401-11184 SLIDE_GUIDE_SP
スライドガイド＿ ＳＰ
(2)
66
#03
400-93982 BASE_GUIDE_BR_A
ベースガイドブラケット Ａ
(1)
67
#03
400-93983 BASE_GUIDE_BR_B
ベースガイドブラケット Ｂ
(1)
68
#03
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
69
#03
SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
70
#03
401-50866 BRG_SUPPORT
ＢＲＧ ＿サポート
(2)
71 #03 E2732-721-000 BANK GUIDE ROLLER バンクガイドローラ (2)
72 #03 WP-0641601-SC WASHER 平座金みがき丸 Ｍ ６ (2)
73 #03 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5 ばね座金 Ｍ ６ (2)
74 #03 NM-6060001-SC NUT M6 六角ナット Ｍ ６ １種 (2)
75
#03
401-50865 GUIDE_SPACER_135
ガイドスペーサ＿５５
(2)
76
#03
SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
77
#03
401-52318 BASE_GUIDE_BR_CL
ベースガイドブラケット ＣＬ
2
78 400-94856 TH LOCK BR
ＴＨ ロックブラケット
2
79 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
4
80 WP-0320501-SC WASHER M3
平座金 ３．２ Ｘ ７ Ｘ ０．５
4
81 401-19277 ST_COVER
ＳＴ ＿カバー
2
82 SL-6040892-TN BOLT
座金付き六角穴ボルト
3
83
#01
400-94878 TRASH BOX HOLDER ASM
トラッシュボックスホルダ組
1
84 400-94848 TRASH BOX FLAME
トラッシュボックスフレーム
(1)
85 SL-6040892-TN BOLT 座金付き六角穴ボルト (4)
86 400-94851 SUB CASTER BR サブキャスターブラケット (2)
87 SM-3040652-TN SCREW M4 L=6 丸ねじ Ｍ ４ Ｌ ＝６ (4)
88 400-94860 TH CASTER ＴＨ キャスター (2)
89 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ ４ Ｌ ＝６
(8)
90 400-94861 SLIDE BOLT
スライドボルト
2
91 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
8
92 HX-0029400-00 FIXED BASE
固定ベース
3
93 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
3
94 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
3
95 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ ４ Ｘ ０．７ １種
1
96 WP-0430801-SC WASHER M4
平座金 Ｍ ４
1
97 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ ４
1
98 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
