- 29 - 1 5 .CO VE R CO MP ON E NT S( 5 ) カバー関係（５） 34 5 37 38 38 35 39 40 36 42 41 11 10 9 8 7 6 5 3 1 2 31 31 29 26 26 24 20 17 17 16 15 15 13 4 11 14 14 A A 18 19 21 21 23 22 27 28 33 32 43 45 44 47 46 45 46 46 46 25 30…
- 28 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....FOR 3010ACL ３０１０ ＡＣＬ 用
REF .N O NO TE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47259 COVER_CUL(M)_ASM
カバー＿ ＣＵＬ（Ｍ）＿組
1
2 #02 401-47260 COVER_CUL(L)_ASM カバー＿ ＣＵＬ（Ｌ）＿組 1
3
#03
401-58871 COVER_CUL_ASM_10ACL
カバー＿ ＣＵＬ ＿組＿１０ ＡＣＬ
1
4
#01
401-47140 COVER_CUL_M
カバー＿ ＣＵＬ ＿ Ｍ
(1 )
5 #02 401-47141 COVER_CUL_L カバー＿ ＣＵＬ ＿ Ｌ (1 )
6 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4 )
7 400-01464 ST OPPER SUPPORT ストッパサポート (2 )
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4 )
9 400-49671 C OVER CUSHION カバークッション (2 )
10 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2 )
11 401-47221 ST OPPER_NUT_PLATE
ストッパナットプレート
(2 )
12 400-93708 H OLE_PLUGS_HP11 ホールプラグ＿ ＨＰ １１ (2 )
13 HX-0009400-0D NYLON RIVET
基板パーツ
(10 )
14 #03 401-58855 COVER_CUCR_BR カバー ＣＵＣＲ ブラケット (1 )
15
#03
SL-6061292-TN SC REW
座金付き六角穴ボルト
(1 )
16 #03 400-01464 STOPPER SUPPORT ストッパサポート (1 )
17
#03
400-49671 COVER CUSHION
カバークッション
(1 )
18
#03
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 )
19 SL-6061292-TN SCREW 座金付き六角穴ボルト (4 )
20
#01
401-47261 COVER_CUR(M)_ASM
カバー＿ ＣＵＲ（Ｍ）＿組
1
21 #02 401-47262 COVER_CUR(L)_ASM カバー＿ ＣＵＲ（Ｌ）＿組 1
22
#03
401-58872 COVER_CUR_ASM_10ACL
カバー＿ ＣＵＲ ＿組＿１０ ＡＣＬ
1
23 401-47221 ST OPPER_NUT_PLATE ストッパナットプレート (2 )
24 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(2 )
25 400-02254 C OVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(2 )
26 SL-6042042-TN SCREW 座金付き六角穴ボルト (4 )
27 NM-3040520-SF FLANGE NUT M4
フランジナット
(8 )
28 401-47577 C ONNECTOR_BR コネクタブラケット (1 )
29 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4 )
30 400-46586 R EPEATER BRACKET リピータブラケット (1 )
31 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4 )
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(2 )
33 HX-0029400-00 FIXED BASE 固定ベース (2 )
34 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2 )
35 401-46928 C B_BRACKET ＣＢ ブラケット (1 )
36 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4 )
37 SM-6061202-TN BOLT 六角穴ボルト (4 )
38 401-10219 FC_SUPPORT_Y_V2
ＦＣ サポート＿ Ｖ ２
(1 )
39 SM-6060802-TN BOLT
六角穴ボルト
(2 )
40 401-29009 SIGNAL TOWER CABLE ASM シグナルタワーケーブル組 (1 )
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4 )
42 SL-6061292-TN SCREW 座金付き六角穴ボルト (4 )
43
#01
401-47131 COVER_CUR_M
カバー＿ ＣＵＲ ＿ Ｍ
(1 )
44 #02 401-47132 COVER_CUR_L カバー＿ ＣＵＲ ＿ (1 )
45 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4 )
46 400-01464 ST OPPER SUPPORT
ストッパサポート
(2 )
47 SL-6041092-TN SCREW 座金付き六角穴ボルト (4 )
48 400-49671 C OVER CUSHION
カバークッション
(2 )
49 SM-4030601-SC SCREW M3 X 6 なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６ (2 )
50
#03
400-01464 STOPPER SUPPORT
ストッパサポート
(1 )
51 #03 400-49671 COVER CUSHION カバークッション (1 )
52
#03
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1 )
53
#03
401-58855 COVER_CUCR_BR
カバー ＣＵＣＲ ブラケット
(1 )
54
#03
SL-6061292-TN SC REW
座金付き六角穴ボルト
(1 )
55
#03
400-01453 SAFET Y SWITCH BRACKET
セーフティスイッチブラケット
(1 )
56 #03 400-02254 COVER OPEN SW CABLE ASM カバーオープンスイッチケーブル組 (1 )
57
#03
SL-6042042-TN SC REW
座金付き六角穴ボルト
(2 )
58 #03 NM-3040520-SF FLANGE NUT M4 フランジナット (4 )
59
#03
401-58866 COVER OPEN SW CABLE ASM
カバーオープン ＳＷ ケーブル組
(1 )
60 #03 E1310-727-000 C/O SW ITCH BR Ｃ ／ Ｏ スイッチブラケット (1 )
61
#03
SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ
(2 )
62
#03
HX-0055700-00 TIE MOUNT
タイマウント
(1 )
63 #03 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (1 )
64
#01
401-47267 COVER_SUR(M)_ASM
カバー＿ ＳＵＲ（Ｍ）＿組
1
65 #02 401-47268 COVER_SU R(L)_ASM カバー＿ ＳＵＲ（Ｌ）＿組 1
66 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1 )
67 401-47149 C OVER_BR _B カバー＿ ＢＲ ＿ Ｂ (1 )
68 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1 )
69 401-47150 M TC_SHUTTLE_COVER
ＭＴＣ シャトルカバー
(1 )
70 400-81751 B_C OVER_SCREW Ｂ カバースクリュウ (1)
71 401-47151 C OVER_SU R_F_MOTOR_BR
カバー＿ ＳＵＲ ＿ Ｆ モータ ＢＲ
(1 )
72 400-81751 B_C OVER_SCREW Ｂ カバースクリュウ (1)
73 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1 )
74 SL-3061232-TN SCREW 座金付き丸ねじ Ｍ ６ Ｌ ＝１２ (1 )
75
#01
401-47146 COVER_SUR_F_M
カバー＿ ＳＵＲ＿Ｆ＿Ｍ
(1 )
76
#02
401-47147 COVER_SUR_F_L
カバー＿ ＳＵＲ＿Ｆ＿Ｌ
(1 )
77 401-47148 C OVER_SU R_R カバー＿ ＳＵＲ ＿ Ｒ (1 )
78
#01
401-47263 COVER_CUC(M)_ASM
カバー＿ ＣＵＣ（Ｍ）＿組
1
79 #02 401-47264 COVER_CUC(L)_ASM カバー＿ ＣＵＣ（Ｌ）＿組 1
80
#01
401-47129 COVER_CUC_M
カバー＿ ＣＵＣ ＿ Ｍ
(1 )
81 #02 401-47130 COVER_CUC_L カバー＿ ＣＵＣ ＿ Ｌ (1 )
82 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1 )
83
#01
401-47265 COVER_SUL(M)_ASM
カバー＿ ＳＵＬ（Ｍ）＿組
1
84 #02 401-47266 COVER_SU L(L)_ASM カバー＿ ＳＵＬ（Ｌ）＿組 1
85 401-36850 M OTOR_COVER_R
モータカバー Ｒ
(1 )
86 400-81751 B_C OVER_SCREW Ｂ カバースクリュウ (1)
87 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1 )
88 #01 401-47144 COVER_SU L_R_M カバー＿ ＳＵＬ＿Ｒ＿Ｍ (1 )
89
#02
401-47145 COVER_SUL_R_L
カバー＿ ＳＵＬ＿Ｒ＿Ｌ
(1 )
90 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(1 )
91 400-81751 B_C OVER_SCREW Ｂ カバースクリュウ (1)
92 401-47149 C OVER_BR _B
カバー＿ ＢＲ ＿ Ｂ
(1 )
93 SL-6061292-TN SCREW 座金付き六角穴ボルト (1 )
94 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1 )
95 401-47143 C OVER_SU L_F_M カバー＿ ＳＵＬ＿Ｆ＿Ｍ (1 )
96
#03
401-58873 REAR_COVER_UNIT_10ACL
リア＿カバー＿ユニット＿１０ ＡＣＬ
1
97 401-58854 C OVER_CUCR
カバー ＣＵＣＲ
(1 )
98 SL-6061292-TN SCREW M6 L=12 座金付き六角穴ボルト Ｍ ６ Ｌ ＝１２ (8 )
99 400-81751 B_C OVER_SCREW
Ｂ カバースクリュウ
(10 )
100 401-58852 C OVER_RUC カバー ＲＵＣ (1 )
101 400-69189 EM BEDDED PULLS
埋め込み取手
(1 )
102 401-34615 SC F_PLATE_U ＳＣＦ プレート Ｕ (1 )
103 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ ５
(10 )
104 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(6 )
105 401-58857 C OVER_RUB_BR_F カバー ＲＵＢ ブラケット Ｆ (2 )
106 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ １０ Ｌ ＝２０
(2 )
107 WP-1052001-SC WASH ER 10 平座金みがき丸 Ｍ １０ (2 )
108 401-58858 C OVER_RUB_BR_R
カバー ＲＵＢ ブラケット Ｒ
(2 )
109 401-58856 C OVER_RUB カバー ＲＵＢ (1 )
110 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ ６ Ｌ ＝１０
(6 )
111 401-47110 BANK_COVER(FIXED)_R_L
バンクカバー（固定）＿Ｒ＿Ｌ
(1 )
112 401-47099 BANK_COVER_R R_L バンクカバー＿ ＲＲ ＿ Ｌ (1 )
113 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(4 )
114 401-47098 BANK_COVER_R L_L バンクカバー＿ ＲＬ ＿ Ｌ (1 )
115 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(4 )
116 400-01512 C OVER STUD YF カバースタッド ＹＦ (4 )
117 401-47085 BANK_COVER_C
バンクカバー Ｃ
(1 )
118 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(4 )
119 CM-3001000-04 VOLTAGE W ARNING LABEL (50)
危険電圧警告シール （５０）
(1 )
120 168-70206 GRAVITY SEAL
荷重中心シール
(1 )
121 401-47095 BANK_COVER_PLATE バンクカバープレート (2 )
122 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ ６ Ｌ ＝１２
(4 )
123 401-58862 M TS_HOLE_COVER ＭＴＳ ホールカバー (1)
124 SM-6060802-TN SC REW
六角穴ボルト
(2 )
- 29 -

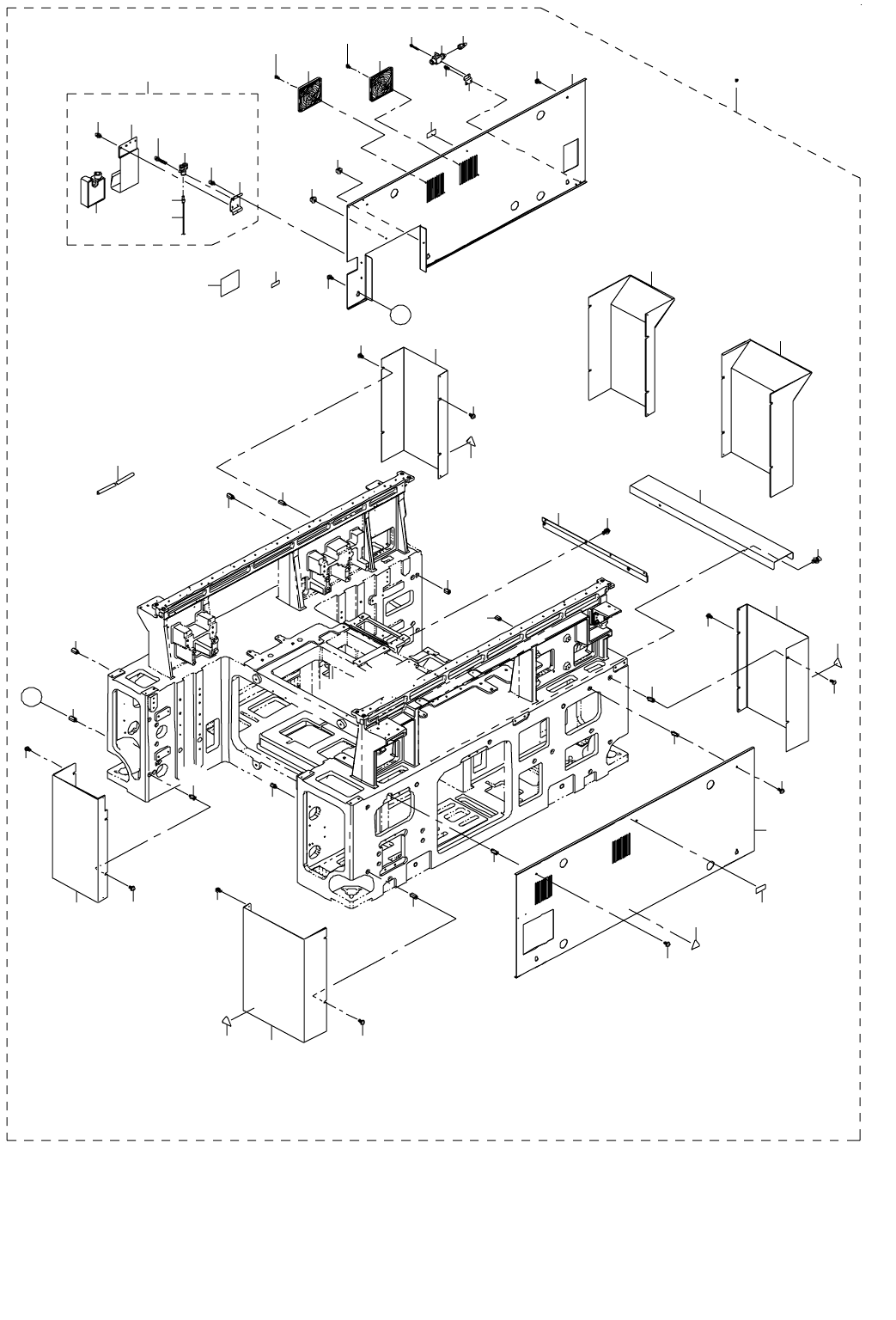

15.COVER COMPONENTS(5)
カバー関係（５）
34
5
37
38
38
35
39
40
36
42
41
11
10
9
8
7
6
5
3
1
2
31
31
29
26
26
24
20
17
17
16
15
15
13
4
11
14
14
A
A
18
19
21
21
23
22
27
28
33
32
43
45
44
47
46
45
46
46
46
25
30
4
49
51
48
50
12
52
12
52
- 30 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-47219 COVER_BOTTOM(M)_ASM
カバーボトム（Ｍ）組
1
2
#02
401-47220 COVER_BOTTOM(L)_ASM
カバーボトム（Ｌ）組
1
3 401-47105 COVER_SBL
カバー ＳＢＬ
(1)
4 400-01510 COVER STUD RL
カバースタッド ＲＬ
(6)
5 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
6 400-00550 FV BRACKET
ＦＶ ブラケット
(1)
7 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
8 PJ-0252000-03 PLUG
プラグ
(1)
9 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
11 HX-0070600-0A MOUNT BASE
マウントベース
(2)
12 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(4)
13 401-47107 COVER_SBR
カバー ＳＢＲ
(1)
14 400-01510 COVER STUD RL
カバースタッド ＲＬ
(5)
15 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
16 401-47082 COVER_FBL
カバー ＦＢＬ
(1)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
18 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
19 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
20 401-47083 COVER_FBR
カバー ＦＢＲ
(1)
21 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
22 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
23 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
24
#01
401-47084 COVER_RBL_M
カバー ＲＢＬ ＿ Ｍ
(1)
25
#02
401-47100 COVER_RBL_L
カバー ＲＢＬ ＿
(1)
26 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
27 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
28 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
29
#01
401-47106 COVER_RBR_M
カバー ＲＢＲ ＿ Ｍ
(1)
30
#02
401-47101 COVER_RBR_L
カバー ＲＢＲ ＿ Ｌ
(1)
31 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
32 400-01512 COVER STUD YF
カバースタッド ＹＦ
(2)
33 400-01510 COVER STUD RL
カバースタッド ＲＬ
(2)
34 400-93785 ASM_DRAIN_TANK
ドレインタンク組
(1)
35 400-16815 DRAIN TANK
ドレインタンク
(1)
36 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
37 400-93721 DT_STAY_BR
ドレインタンクステイ＿ ＢＲ
(1)
38 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
39 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
40 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
41 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ ４− φ １０）
(1)
42 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４ Ｘ ２．５
(0.16)
43 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
(1.7)
44 E9635-455-000 REVISION SEAL
ＲＥＶ 銘板
(1)
45 168-70206 GRAVITY SEAL
荷重中心シール
(2)
46 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(4)
47 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧ シール
(1)
48
#02
401-11839 BANK_COVER_R_L_BR_U
バンクカバー＿Ｒ＿Ｌ＿ＢＲ＿Ｕ
(1)
49
#02
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(4)
50
#02
401-47104 BANK_COVER_R_L_BR_B
バンクカバー＿Ｒ＿Ｌ＿ＢＲ＿Ｂ
(1)
51
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
52 HM-0010100-10 FILTER
フィルター
(2)
