- 54 -
NOTE( 注記 ) #01....FOR 3010A ３０１０ Ａ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08804 HMS BR V2
ＨＭＳ ブラケット Ｖ ２
1
2 401-08805 HMS BR B
ＨＭＳ ブラケット Ｂ
1
3 401-46354 HMS CABLE ASM
ＨＭＳ ケーブル組
2
4 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
2
5 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
2
6 HX-0029400-00 FIXED BASE
固定ベース
1
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ ３ Ｌ ＝６
2
9
#01
401-08805 HMS BR B
ＨＭＳ ブラケット Ｂ
1
- 55 -

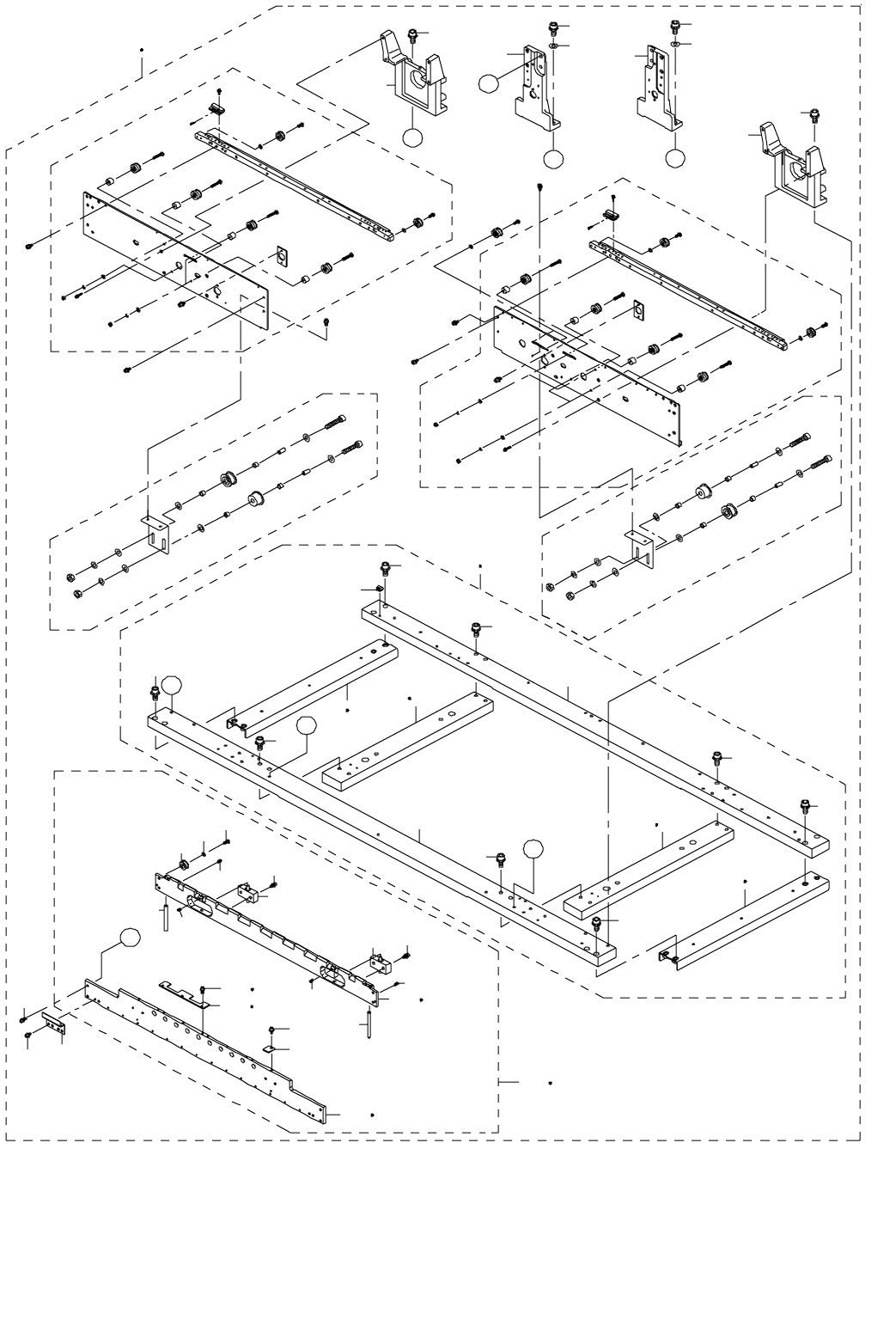

28.PWB CONVEYOR COMPONENTS(1)
基板搬送関係（１）
3 4
18
40
16
17
15
40
D
C
B
A
41
41
20
19
1
2
43
42
C
21 22
11
33
33
5
6
7
8
9 10
9 10
7
8
32
37
27
24
24
D
B
A
14
36
35
34
32
37
27
11
12
12
12
11
12
11
38
28 29
30 31
44
23 39
13
25 26
- 56 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-46985 CONVEYOR_RAIL_F_ASM_L
コンベアレール Ｆ 組 Ｌ
1
2
#01
401-46971 CONVEYOR_RAIL_F_ASM_M
コンベヤレール Ｆ 組＿ Ｍ
1
3
#02
401-47029 BASE_BAR_ASM_L
ベースバー組＿ Ｌ
(1)
4
#01
401-47028 BASE_BAR_ASM_M
ベースバー組＿ Ｍ
(1)
5 400-01038 BASE BAR R(L)
ベースバー Ｒ（Ｌ）
(1)
6 400-01039 BASE BAR F(L)
ベースバー Ｆ（Ｌ）
(1)
7
#02
400-70087 BASE BAR S(L)
ベースバー Ｓ（Ｌ）
(2)
8
#01
401-10094 BASE BAR S M
ベースバー Ｓ Ｍ
(2)
9
#02
400-00996 BASE BAR SS(L)
ベースバー ＳＳ（Ｌ）
(2)
10
#01
401-10095 BASE BAR SS M
ベースバー ＳＳ Ｍ
(2)
11 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
12 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ ６ Ｌ ＝３５
(8)
13 HX-0070600-0A MOUNT BASE
マウントベース
(4)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
15 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
16 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５ Ｘ １４ Ｘ １
(2)
17 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
18 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
19 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
20 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
21
#02
401-46986 CONVEYOR_RAIL_FC_ASM_L
コンベアレール ＦＣ 組 Ｌ
(1)
22
#01
401-46974 CONVEYOR_RAIL_FC_ASM_M
コンベアレール ＦＣ 組＿ Ｍ
(1)
23 400-01043 RAIL GUID F(L)
レールガイド Ｆ（Ｌ）
(1)
24 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３
(2)
25
#02
401-47010 CONVEYOR_RAIL_C_L
コンベアレール＿ Ｃ ＿ Ｌ
(1)
26
#01
401-47009 CONVEYOR_RAIL_C_M
コンベアレール＿ Ｃ ＿ Ｍ
(1)
27 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
28
#02
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(4)
29
#01
E2123-721-000 PWB GUIDE PLATE F
ＰＷＢ ガイドプレート Ｆ
(2)
30
#02
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(12)
31
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(6)
32 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
33 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
35 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
(4)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ ４ Ｌ ＝８
(4)
37 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
38
#01
E2124-721-000 PWB GUIDE PLATE RA
ＰＷＢ ガイドプレート ＲＡ
(4)
39
#01
401-46995 RAIL_GUIDE_F_M
レールガイド＿ Ｆ ＿ Ｍ
(1)
40 400-46032 RAIL STAND F(L)
レールスタンド Ｆ（Ｌ）
(2)
41 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
42
#01
401-14733 SENSOR GUARD
センサガード
(1)
43
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ ４ Ｌ ＝８
(2)
44
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ ３ Ｌ ＝８
(4)
