Betjeningsvejledning SIPLACE SX1/SX2 1 Indledning Fra softwareversion SR.710.0 Udgave 12/2016 DK 1.1 SIPLACE SX1/SX2 15 1 Indledning Denne betjeningsvejledning er en hå ndbog/opslagsv ærk til betjening og op sætning af S…

100%1 / 372
Indhold Betjeningsvejledning SIPLACE SX1/SX2
Fra softwareversion SR.710.0 Udgave 12/2016 DK
14
6.13.1.1 Sikkerhedsforskrifter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336
6.13.1.2 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337
6.13.2 Komponent-kamera stationær P&P, type 33, 55 x 45, digital. . . . . . . . . . . . . . . . 338
6.13.2.1 Sikkerhedsforskrifter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339
6.13.2.2 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339
6.14 PCB-positionering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .340
6.14.1 Beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340
6.15 Siemens-grænseflade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340
6.16 Smart Pin Support . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341
6.17 Vakuumpumpe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
6.17.1 Sikkerhedsforskrifter vedr. vakuumpumpen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
6.17.2 Beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 344
6.18 Tilvalgsfunktion lang printplade (LBO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .344
6.19 Vision Teach Station . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .345
6.19.1 Beskrivelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346
6.19.2 Fordele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346
6.20 Capacity on Demand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347
6.20.1 Generel information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 347
6.20.2 SIPLACE Capacity On Demand - forretningsmodeller. . . . . . . . . . . . . . . . . . . . . 348
6.20.3 Oversigt over SIPLACE SX-maskinerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 348
6.20.4 Hovedkonfigurationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 349
7 Vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351
7.1 Grundmaskine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 351
7.1.1 Vedligeholdelsesintervaller for Minor Maintenance . . . . . . . . . . . . . . . . . . . . . . . 351
7.1.2 Vedligeholdelsesintervaller for Major Maintenance . . . . . . . . . . . . . . . . . . . . . . . 352
7.2 Hoveder og pipetter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355
7.2.1 Vedligeholdelsesarbejder Multistar CPP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355
7.2.2 Vedligeholdelsesarbejder Speedstar C&P20 og C&P20 P. . . . . . . . . . . . . . . . . . 356
7.2.3 Vedligeholdelsesarbejder TwinStar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356
7.2.4 Vedligeholdelsesarbejde pipetter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 356
Betjeningsvejledning SIPLACE SX1/SX2 1 Indledning
Fra softwareversion SR.710.0 Udgave 12/2016 DK 1.1 SIPLACE SX1/SX2
15
1 Indledning
Denne betjeningsvejledning er en håndbog/opslagsværk til betjening og opsætning af SIPLACE
®
Bestykningsautomater SX1/SX2. Der er tale om den originale betjeningsvejledning.
I sidehovedet i alle kapitler findes oplysninger om udgavestatus og softwareversion, fra hvilken
denne vejledning er gyldig.
1.1 SIPLACE SX1/SX2
1

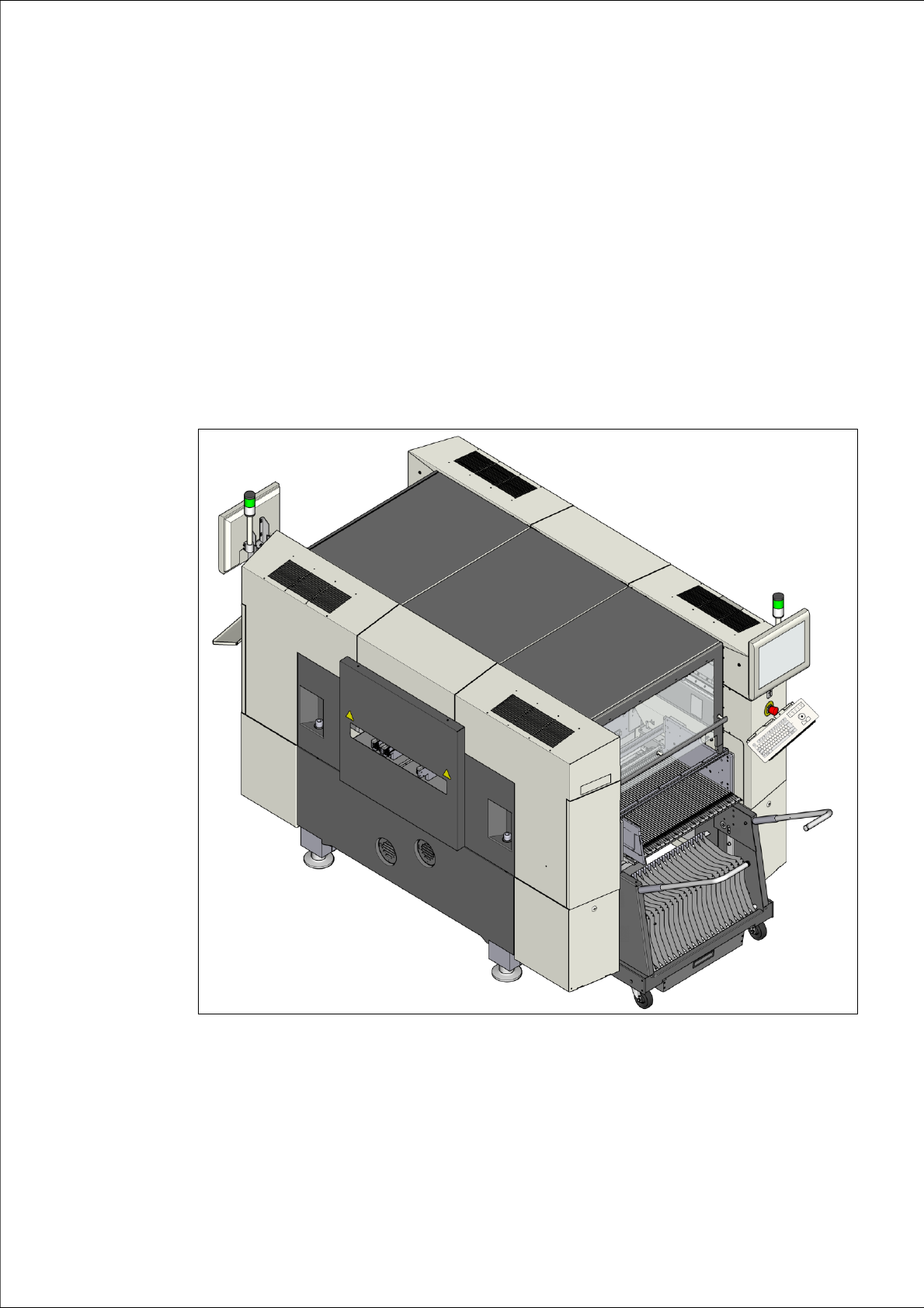

Fig. 1.1 - 1 Bestykningsautomat SIPLACE SX1/SX2
1 Indledning Betjeningsvejledning SIPLACE SX1/SX2
1.1 SIPLACE SX1/SX2 Fra softwareversion SR.710.0 Udgave 12/2016 DK
16
Bestykningsautomaterne SIPLACE SX1 og SX2 er kendetegnet ved
– et topmål af præcision
– stor fleksibilitet ved konfigurationen
– hoved- og portalmodularitet
– bestykningsydelse helt ind i high-end-procesområdet
– et omfattende komponentspektrum af 03015-komponenter op til en størelse af
125 mm x 10 mm.
Til bearbejdning af komponenterne finder tre bestykningsvarianter anvendelse:
– Collect&Place-metoden
– Pick&Place-metoden
– en kombination af Collect&Place- og Pick&Place-metoden (blandet modus).
Bestykningsautomaten SIPLACE SX1 råder over en portal, bestykningsautomaten SIPLACE SX2
råder over to portaler. I overensstemmelse med det hos SIPLACE udviklede princip om hoved- og
portalmodularitet kan bestykningshovederne og portalerne uden problemer skiftes inden for kort
tid. En oversigt over bestykningshovedkonfigurationerne findes i afsnittet 1.1.1
fra side 17.
Bestykningshovederne kan uafhængigt af hinanden positioneres hurtigt og præcist i X- og Y-ret-
ning med lineære motorer.
Printpladetransport kan foretages med SIPLACE-enkelttransport eller den fleksible SIPLACE-
dobbelttransport.
Til tilvejebringelse af komponenter findes to placeringssteder, som kan udstyres med komponent-
vogne med op til 60 spor.
Alternativt kan der på hvert af de to placeringssteder tilkobles en waffle-pack-veksler (WPC5 eller
WPC6). Hvis et placeringssted er udstyret med en WPC5/WPC6, skal der stilles en komponent-
vogn med 30 spor på det andet placeringssted.
