5 Opgaver på maskinen Betjeni ngsvejled ning SIPLACE SX1/SX2 5.14 Komponent-refill Fra softwareversion SR.710.0 Udgave 12/2016 DK 260 5.14 Komponent-refill Informationer vedr . påfyldning af komponenter med og uden str e…
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.13 Imødegåelse af sporfejl
259
5.13.3 Komponent-koordinatsystem og optagningsvinkel
5
Fig. 5.13 - 1 Komponentens position og optagningsvinkel
Special-
komponent
Stangmaga-
sin:
Chip-
komponenter
polet
0402
2220
Anoden skal være ret-
tet hen imod den posi-
tive X-akse.
Hustype 0°-beskrivelsesposition
Position i tilførslen
Optagningsvinkel/
Pipettevinkel
Tape:
SOT 23
Stangmaga-
sin:
Tape:
Tape:
SO-IC
DIL-IC
SOT 194
Tape:
Huller
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.14 Komponent-refill Fra softwareversion SR.710.0 Udgave 12/2016 DK
260
5.14 Komponent-refill
Informationer vedr. påfyldning af komponenter med og uden stregkode findes i online-hjælpen.
Vær ved tape-fødemoduler opmærksom på, at ny tape altid bliver splejset i tide, så fødemo-
dulerne ikke bliver tomme.
Splejs heller ikke tapene for tidligt. Hvis De ruller enden af den gamle tape op på den nye rulle
efter splejsningen, kan rullen med den nye tape nemlig blive for stor, hvorved tapen glider af
rullen og sætter sig fast. Dette fører til optagningsfejl og lange maskinstop.
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.15 Hen- og bortkøring af komponentvogn
261
5.15 Hen- og bortkøring af komponentvogn
5.15.1 Sikkerhedsforskrifter vedr. hen- og udkøring af komponentvognen
5
5

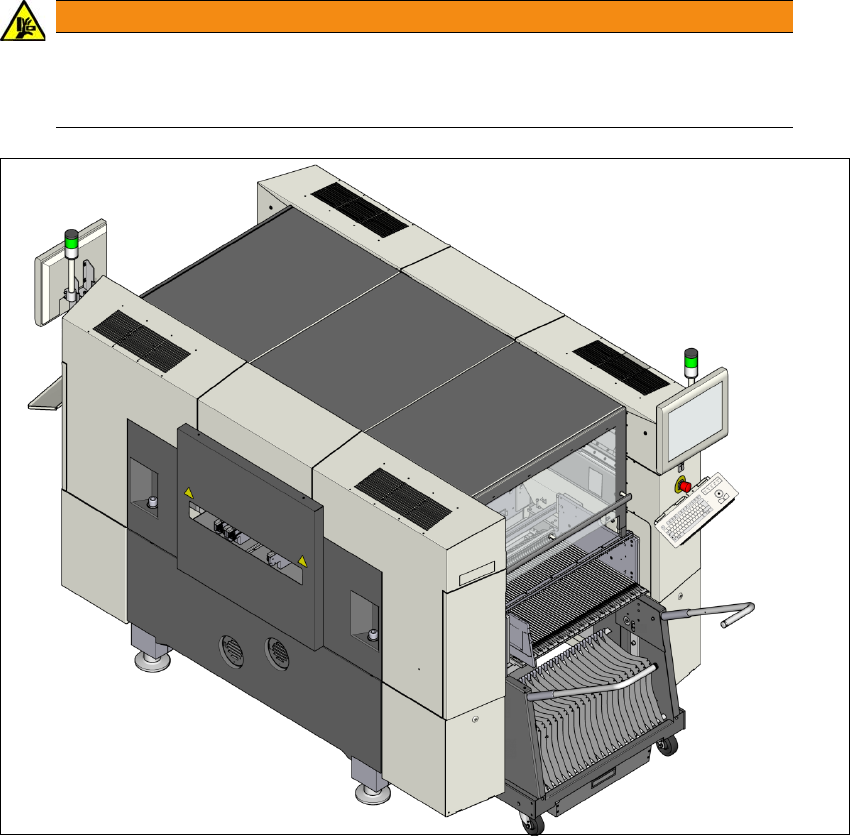

Fig. 5.15 - 1 Sikkerhedsforskrifter vedr. hen- og udkøring af komponentvognen
Henkøring af komponentvognen er kun muligt med lukkede beskyttelseskapper.
ADVARSEL
Fare for at komme i klemme!
Når BE-vognen kobles på og fra, er der fare for at komme i klemme.
BE-vognen må altid kun kobles på og fra alene.
