6.1.3.4 Pipettemagasin med 9 garager til 28xx-pipetter
6
Fig. 6.1 - 13 Pipettemagasin til 28xx-pipetter
(1) 5 garager til 28xx-pipetter med en maksimal pipettelængde på 12,5 mm
(garagenumre 1, 5, 6, 8 og 9)
(2) 4 garager til 28xx-pipetter med en maksimal pipettelængde på 16,5 mm
(garagenumre 2, 3, , 4 og 7)
(3) Pasmærker (kun synlig, når låseplade er åben)
(1)
(2)
(3)
(3)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
284
6.1.3.5 Tekniske data
6
Pipetteveksler til SIPLACE MultiStar
Antal magasiner pr. placering
*a
SIPLACE SX 6 4
Maks. antal magasiner pr. placering
SIPLACE SX 6 45
69
*b
Standardkonfiguration pr. placering
SIPLACE SX 6 3 magasiner med 36 stk. 20xx-pipettegarager
3 magasiner med 60 stk. 20xx-pipettegarager
*b
1 magasin med 9 stk. 28xx-pipettegarager
Pipettetyper 10xx, 11xx, 12xx
20xx, 28xx
*)a Alle magasiner skal altid være rustede ved pipetteskifteren.
*)b På forespørgsel
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
285
6.1.3.6 Placering af pipettevekslerne til SIPLACE MultiStar på SX-automaten
6

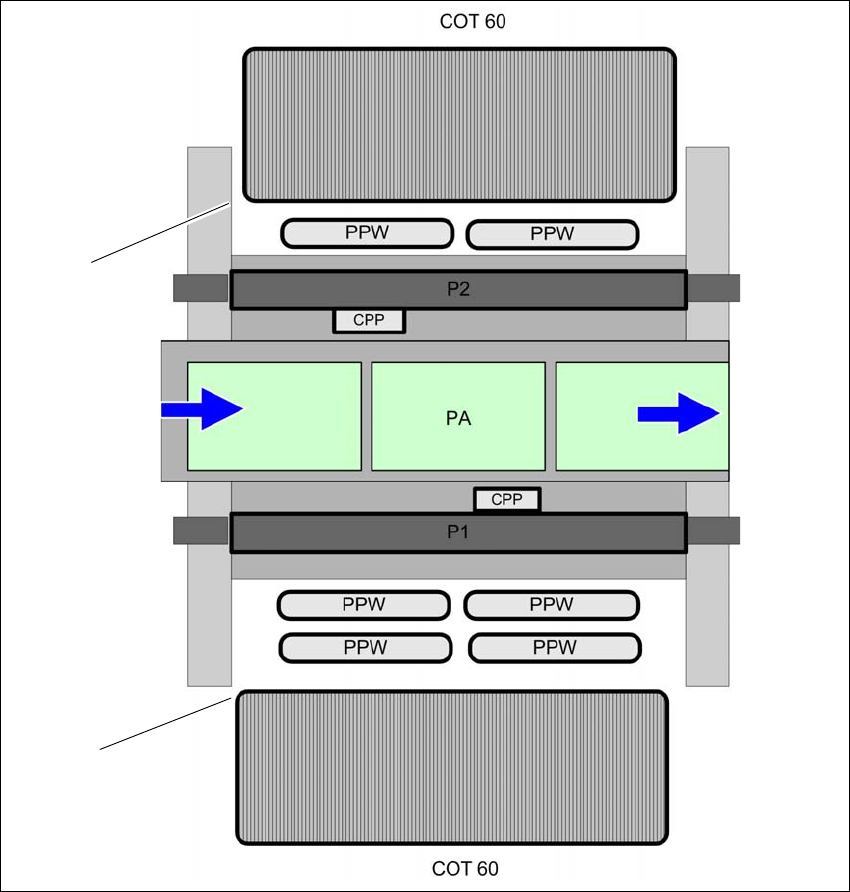

Fig. 6.1 - 14 Placering af pipetteskifter SIPLACE MultiStar - eksempel
6
(1) Komponentvogn på inderpositionen
(2) Komponentvogn på yderpositionen
(PPW) Pipetteveksler
(PA) Bestykningsområde
(1)
(2)
