2 Drifts sikkerhe d Betjeningsvejledning SIPLACE SX1/SX2 2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK 58 2.2.10 Advarselsskilt ved printpladetransport 2 Fig. 2.2 - 14 Advarselsskilte ved LP -transpo…
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
57
2.2.9 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
Oplysningsskilt "Hovedcrash" på fig. 2.2 - 13, artikel-nr. 03015392-02
(antal pr. automat: maksimal 2)
2
Fig. 2.2 - 13 Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
(1) Oplysningsskilt "hovedcrash" på TwinStar's IC-kamera
ADVARSEL FARE FOR HOVEDCRASH 2
Ved skift af bestykningshoved fra TwinStar til SpeedStar kolliderer
SpeedStar med kamerahusene.
Afmontér de stationære BE-kameraer af TwinStar type 33, 55 x 45
og type 25, 16 x 16).
(1)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
58
2.2.10 Advarselsskilt ved printpladetransport
2

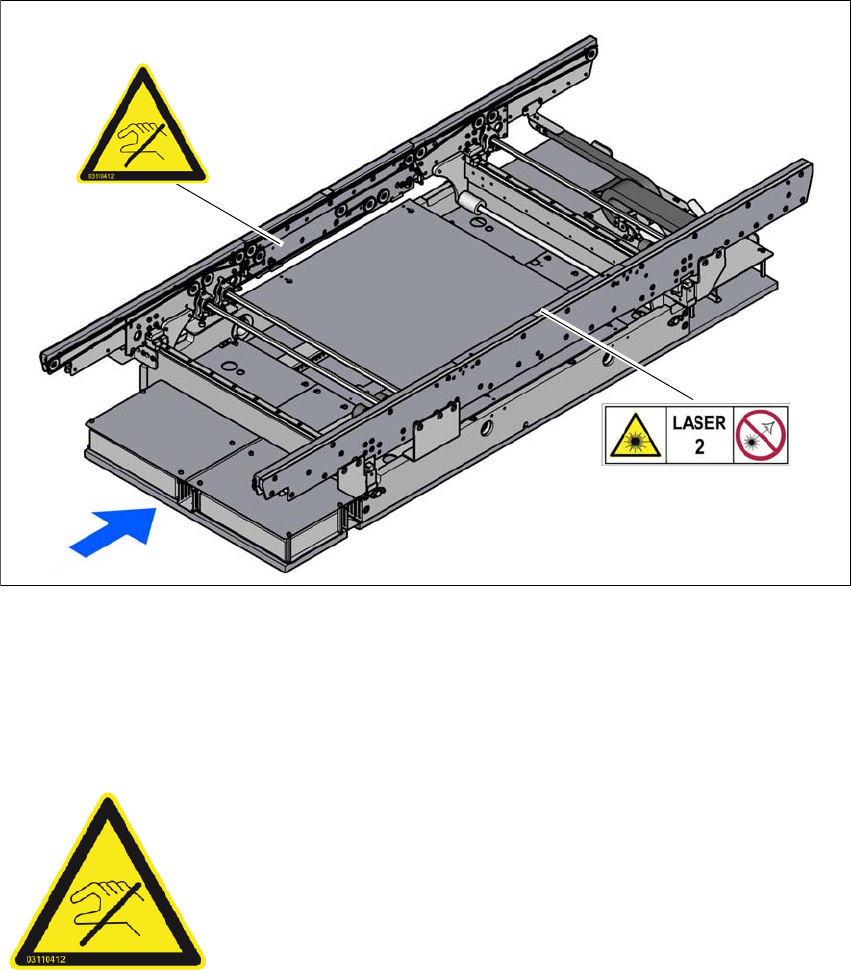

Fig. 2.2 - 14 Advarselsskilte ved LP-transport (eksempel enkel transport)
(1) Advarselsskilt "Følsomme transportmeder"
Pos. W laser klasse 2, ved laserlysgitret
2.2.10.1 Advarselsskilt "Følsomme transportmeder" ved klemmepladen
2
Artikel-nr. 03110412-01 (1 stk. ved hver transportmede og bestykningsområde)
(1)
W Laser klasse 2
Følsomme transportmeder
Transportmederne er meget følsomme og må under ingen om-
stændigheder flyttes, uden at bremserne er blevet løsnet.
I modsat fald kan der opstå irreparable skader ved transportme-
derne.
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
59
2.2.10.2 Laser klasse 2 ved laserlysgitret
2
Pos. W laser klasse 2 i fig. 2.2 - 11, side 54, artikel-nr. 03134118-01
(Antal: Enkel transport 1, dobbelt transport 2)
2
2
2
LASERSTRÅLING
Laser klasse 2
Iht. IEC 60825-1:2014
Kig ikke ind i strålen!
