Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.7 Sikkerhedsanordninger
71
2.7.2 Kontakter og knapper på automaten
2.7.2.1 Kontakters og knappers placering på automaten
2

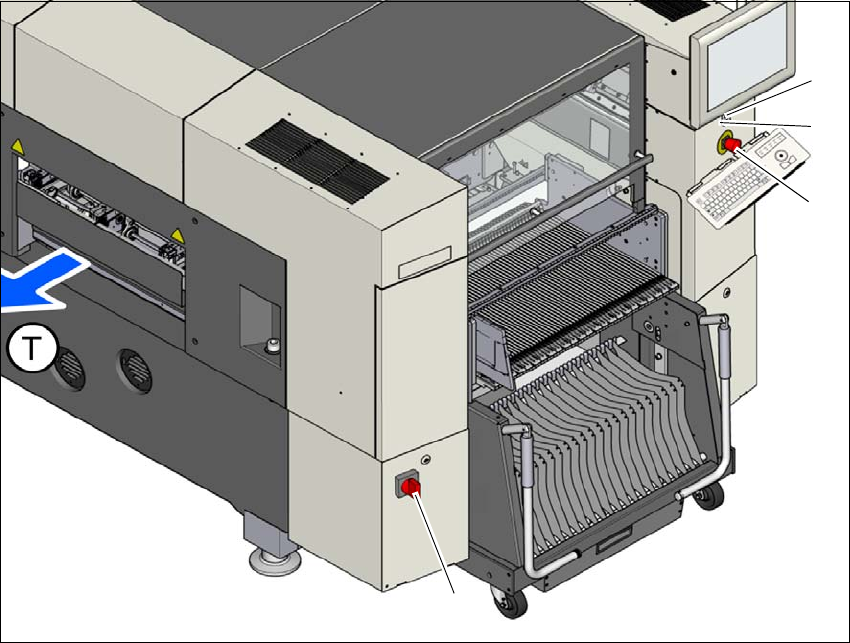

Fig. 2.7 - 3 Placering af afbrydere og trykknapper - set ind mod PCB-outputsiden
(1) Hovedafbryder
(2) Startknap
(3) NØDSTOP-knap
(4) Stopknap (sort)
(T) PCB-transportretning
(2)
(1)
(3)
(4)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.710.0 Udgave 12/2016 DK
72
2
Fig. 2.7 - 4 Placering af afbrydere og trykknapper - set ind mod PCB-inputsiden
(1) NØDSTOP-knap
(2) Startknap
(3) Stopknap (sort)
(T) PCB-transportretning
(3)
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.7 Sikkerhedsanordninger
73
2.7.2.2 Beskyttelseskontakternes placering på automaten
2
Fig. 2.7 - 5 Beskyttelseskontakternes placering på automaten
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskontakt til bufferregistrering
(T) PCB-transportretning
(2)
(1)
(3)
(3)
