4.2.2 Trykluftforsyning
4
Fig. 4.2 - 1 Placering af trykluftforsyning på automaten
(1) Monteringsposition for trykluftforsyning
4.2.2.1 Kontrol af trykluftforsyning
Kontroller, om trykluftforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i af-
snit 3.2
, side 94).
Noter trykluftegenskaberne på opstillingsstedet i en protokol.
4
(1)
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.710.0 Udgave 12/2016 DK
176
4.2.2.2 Tryklufttilslutning på automaten
4
Fig. 4.2 - 2 Trykluftenhed på automaten
Tegnforklaring til figur 4.2 - 2
(1) Manometer til visning af forsyningstryk til portal 1 og 2
Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Nominelt tryk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til bulkcase-fødemoduler
Nominelt tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af indgangstryk
Nominelt tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(5) Trykluftfilter
(6) Tryklufttilslutning
(7) Spærrehane i stilling "OP"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opstillingsstedet
177
4.2.3 Netforsyning
4

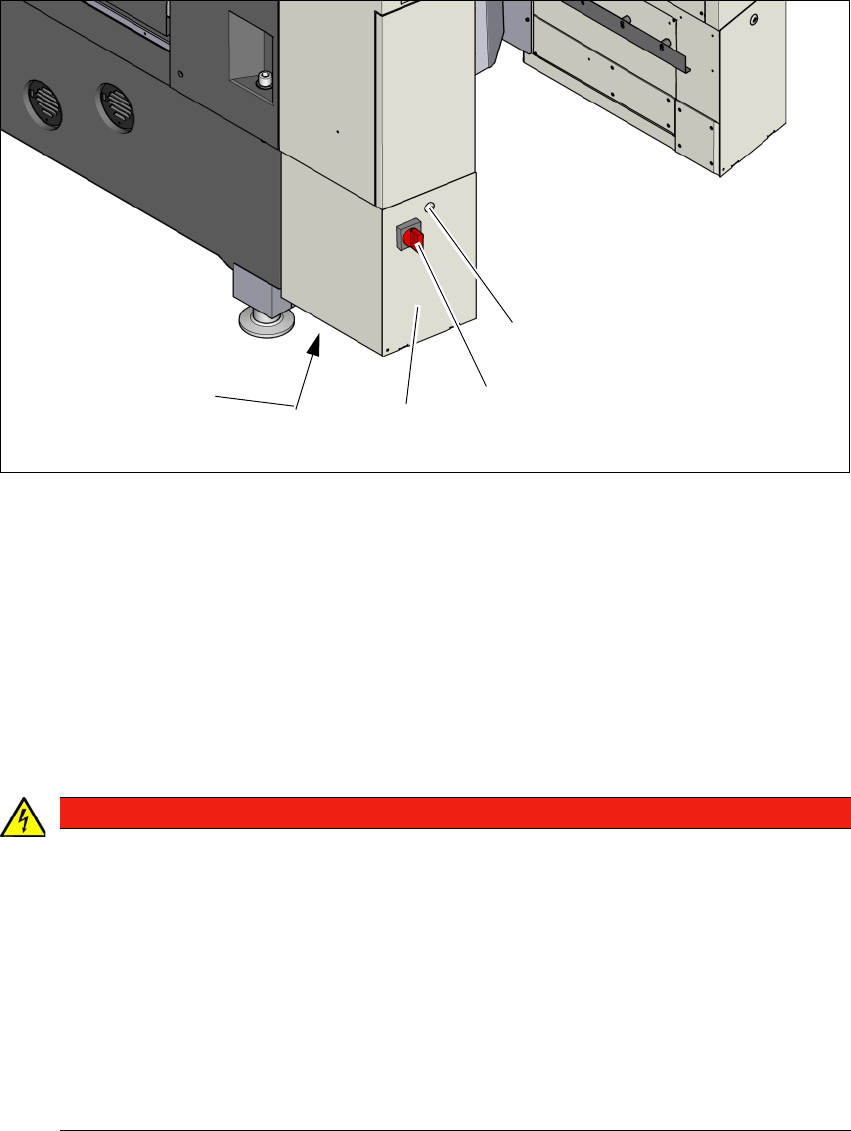

Fig. 4.2 - 3 Placering af strømforsyningen på automaten
(1) Afdækning i siden
(2) Låsning
(3) Hovedafbryder med sikring mod genindkobling
(4) Strømforsyning bag afdækningen
(5) Nettilslutningskabel
4.2.3.1 Farehenvisninger
4
(1)
(2)
(3)
(4)
FARE
Spændingsfare!
Automaten forsynes med 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz eller alternativt med
3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz netspænding. Dele på dette anlæg fører derfor
livsfarlige spændinger - også selv om hovedafbryderen er slået fra.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
