Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.7 Sikkerhedsanordninger
73
2.7.2.2 Beskyttelseskontakternes placering på automaten
2

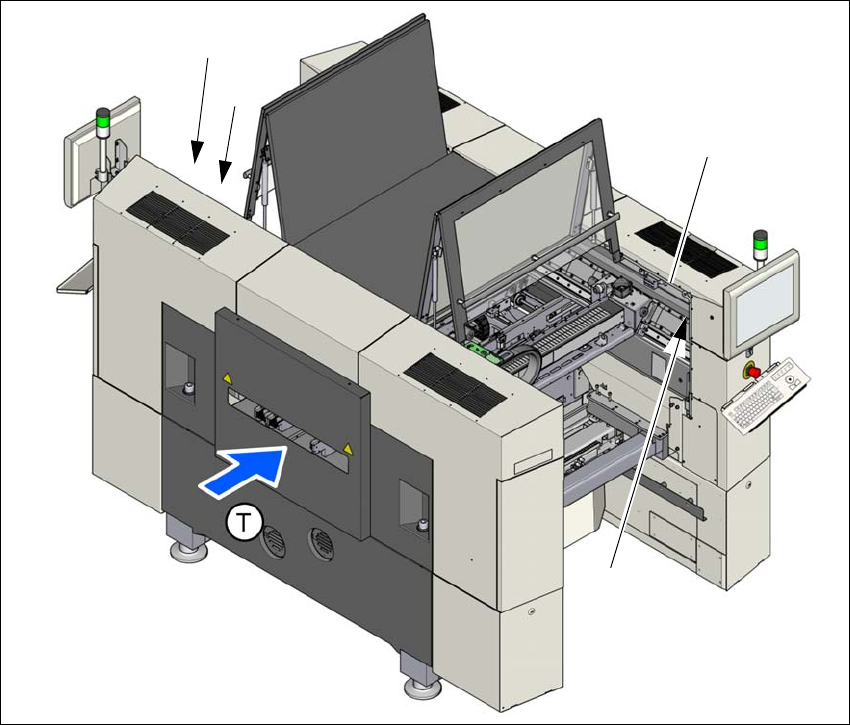

Fig. 2.7 - 5 Beskyttelseskontakternes placering på automaten
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskontakt til bufferregistrering
(T) PCB-transportretning
(2)
(1)
(3)
(3)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.7 Sikkerhedsanordninger Fra softwareversion SR.710.0 Udgave 12/2016 DK
74
2.7.2.3 Funktionsbeskrivelse
Hovedafbryder i stilling FRA (se pos. 1 på fig.
2.7 - 3, side 71) 2
Hovedafbryderen afbryder de tre faser L1, L2 og L3 fra nettet
2
Hovedafbryder i stilling TIL 2
Efter tænding på hovedafbryder aktiveres netspænding og alle AC/DC konvertere.
Styrecomputeren starter, og alle forsyningsspændinger med undtagelse af mellemkredsspændin-
gerne til portalakserne (300 V-) og stjerneakserne (160 V-) aktiveres.
Stopptast (sort) (pos. 2 og 7 i fig. 2.7 - 3, side 71 og pos. 3 og 5 på fig. 2.7 - 4, side 72) 2
Disse knapper benyttes til at stoppe automaten.
Starttast (pos. 3 og 6 i fig. 2.7 - 3, side 71 og pos. 2 og 4 på fig. 2.7 - 4, side 72) 2
Når hovedafbryderen slås til, opfordres De til at trykke på startknappen, så automaten kan starte
bestykningsordrerne. Den samme opfordring fremkommer, når De åbner beskyttelseskapperne
eller trykker på NØDSTOP.
Tryk på starttast i mindst 200 ms og højst 1500 ms og slip igen. Maskinen tændes ved slip af
tasten.
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selv om hovedafbryderen er slået
fra:
– Kabeltilslutningsklemme L1, L2 og L3 på hovedafbryder S1
– Hovedindgangsterminal X94
– Servicestikdåse X98
– Sikkerhedsafbryder (CSB) står under spænding i 5 minutter efter slukning.
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er orange.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Beskyttelseslugen til strømforsyningen må kun åbnes af kvalificeret og skolet perso-
nale.
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.7 Sikkerhedsanordninger
75
Komponenttæller 2
Antallet af bestykkede komponenter (komponenttæller) kan aflæses via stationssoftwaren. Infor-
mationer findes i online-hjælpen.
NØDSTOP-knap med automatisk indgrebsfiksering (pos. 5 på fig. 2.7 - 3, side 71 og pos. 1 på
fig.
2.7 - 4, side 72) 2
NØDSTOP-trykknappen har en rød knap, der bliver siddende i den position, den får, når den ak-
tiveres. Når NØDSTOP aktiveres, åbner NØDSTOP-kredsens relæ - sikkerhedsafbryder (CSB)
udløses. Mellemspændingen (300 V-) for portalakserne og mellemkredsspændingen (160 V-) for
stjerneakserne afbrydes. Servoforstærkerne til DP- eller Z-akserne forsynes fortsat med 42 V-.
Meldekontakten til den NØDSTOP-trykknap åbner og på skærmen fremkommer meldingen
"NØDSTOP aktiveret". Følgende konstruktionsgrupper deaktiveres:
– printplade-transport
– printplade-klemning
– breddeindstilling
– printplade-stopper
– Feeder Control Unit
– Trykluftforsyning til tomtapeafskæring
2
Beskyttelseskappekontakt 1 og 2 (pos. 1 og 2 på fig. 2.7 - 5, side 73) 2
Kontroller kontakterne, om beskyttelseskapperne er lukkede. Er de lukkede, er NØDSTOP-kon-
takten og meldekontakten lukket. Når den ene af kapperne åbnes, åbnes NØDSTOP-kontakten
og meldekontakten. De enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.7 - 7
, side
79
).
Beskyttelseskontakt til bufferregistrering (pos. 3 på fig. 2.7 - 5, side 73) 2
Ved SIPLACE SX1/SX2 kontrolleres kontakterne, om der er mindst en buffer til stede. Herved sik-
res det, at mindst en buffer er blevet genmonteret efter portaludskiftning.
BEMÆRK
Bestykningen standses og kan fortsættes eller afbrydes, når maskinen er funktionsdygtig
igen.
