Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler 285 6.1.3.6 Placering af pipettevekslerne til SIPLACE Mu ltiSt ar på SX-automaten 6 Fig. 6.1 - 1…
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
284
6.1.3.5 Tekniske data
6
Pipetteveksler til SIPLACE MultiStar
Antal magasiner pr. placering
*a
SIPLACE SX 6 4
Maks. antal magasiner pr. placering
SIPLACE SX 6 45
69
*b
Standardkonfiguration pr. placering
SIPLACE SX 6 3 magasiner med 36 stk. 20xx-pipettegarager
3 magasiner med 60 stk. 20xx-pipettegarager
*b
1 magasin med 9 stk. 28xx-pipettegarager
Pipettetyper 10xx, 11xx, 12xx
20xx, 28xx
*)a Alle magasiner skal altid være rustede ved pipetteskifteren.
*)b På forespørgsel
Betjeningsvejledning SIPLACE SX1/SX2 6 Stationsudvidelser
Fra softwareversion SR.710.0 Udgave 12/2016 DK 6.1 Pipetteveksler
285
6.1.3.6 Placering af pipettevekslerne til SIPLACE MultiStar på SX-automaten
6
Fig. 6.1 - 14 Placering af pipetteskifter SIPLACE MultiStar - eksempel
6
(1) Komponentvogn på inderpositionen
(2) Komponentvogn på yderpositionen
(PPW) Pipetteveksler
(PA) Bestykningsområde
(1)
(2)
6 Stationsudvidelser Betjeningsvejledning SIPLACE SX1/SX2
6.1 Pipetteveksler Fra softwareversion SR.710.0 Udgave 12/2016 DK
286
6.1.3.7 Montage
Pipettevekslerne på SX-automaten er hver især fastgjort til komponentvogn-indtrækningsanord-
ningen. Yderligere pipettevekslere kan installeres.
6

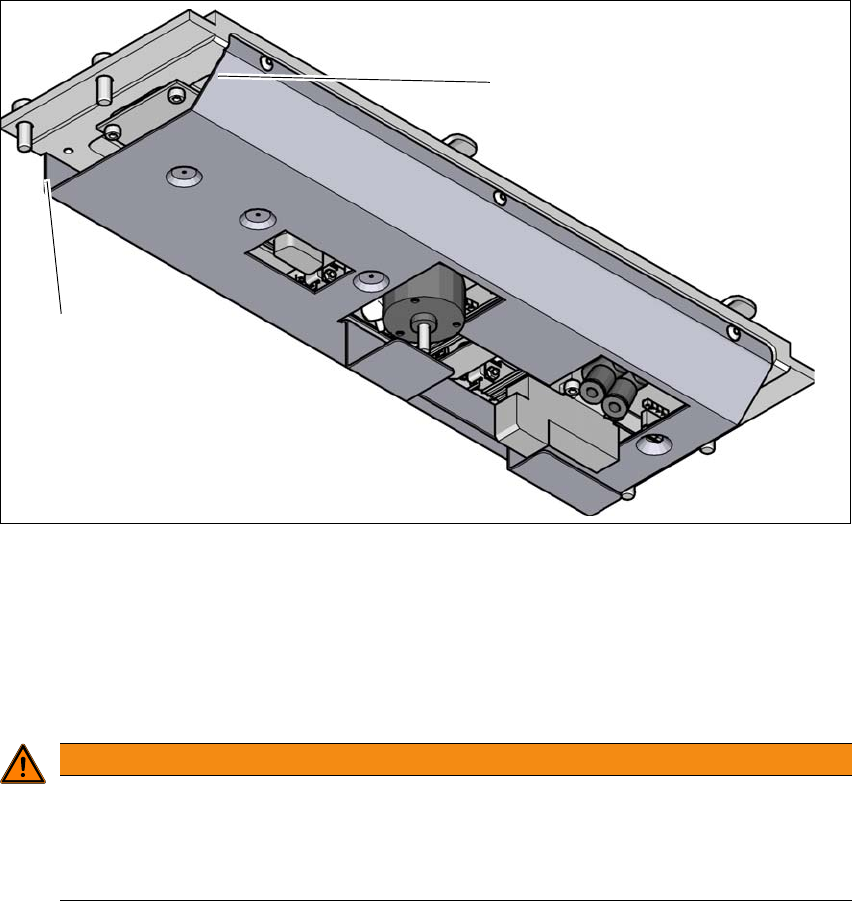

Fig. 6.1 - 15 Pipettevekslerens monteringsposition - set nedefra
(1) Skrå side viser i retning komponentvogn-indtrækningsanordning
(2) Lodret side vender mod printpladetransporten
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
(1)
(2)
