Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed

Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.8 Restspændinger og afladetider i automaten

2.8.3 Hovedafbryder slået fra - automat ikke forbundet med net

2.8.4 Trykluftforhold i automaten når hovedafbryderen er slået fra

Ved slukning på hovedafbryder eller udfald af netspænding for automaten lukker den elektrisk sty-

rede hovedventil på trykluftenheden (Pos. 1 i fig. 2.9 - 1

, side 85). Trykket falder til 0 MPa (0 bar)

i løbet af 5 sekunder.

FARE

Livsfarlige spændinger i strømforsyningsindgang!

På strømforsynings indgang er der monteret lkomponenter (kondensatorer) der er strøm-

førende i ca. 5 minutter efter slukning af maskinen og udtrukket netstik.

 Vent mindst 5 minutter inden der udføres arbejder på strømforsynings indgang.

 Kun servicetekniker fra ASM Assembly Systems GmbH&Co.KG hhv. af ASM op-

lærte servicetekniker på virksomheden må udføre arbejder på strømforsyning og sik-

kerhedsafbryder (CSB).

2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2

2.9 Spærring af tryklufttilførsel og trykudligning Fra softwareversion SR.710.0 Udgave 12/2016 DK

2.9 Spærring af tryklufttilførsel og trykudligning

Trykluftenheden befinder sig på position 2 (se fig. 4.2 - 1, side 175).

Automatens driftstryk er fast indstillet på 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Trykluftenhedens pla-

cering angiver pos. 1 på fig. 2.9 - 1

, side 85 Der kan afbrydes for trykluftstilførslen til automaten

med spærrehanen (pos. 2 på fig. 2.9 - 1

, side 85).

 Lås afdækningen op med maskinnøglen.

 Løft afdækningen af (se fig. 2.9 - 1, side 85).

 Drej spærrehanens arm (pos. 1 på fig. 2.9 - 1, side 85) fra lodret til vandret stilling.

 Hold øje med driftstrykmanometeret (pos. 5 på fig. 2.9 - 1, side 85). Når automaten er tændt,

reduceres trykket til 0 MPa (0 bar) i løbet af 1 minut.

VÆR FORSIGTIG

Afbrydelse af tryklufttilførsel!

 Når maskinen er tændt, må tryklufttilførslen afbrydes i maks. 30 minutter med spær-

rehanen.

 Hvis reparations- eller servicearbejde ved det pneumatiske system tager længere tid,

skal automaten slukkes ved hovedafbryderen og tages af trykluftforsyningen.

Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed

Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.9 Spærring af tryklufttilførsel og trykudligning

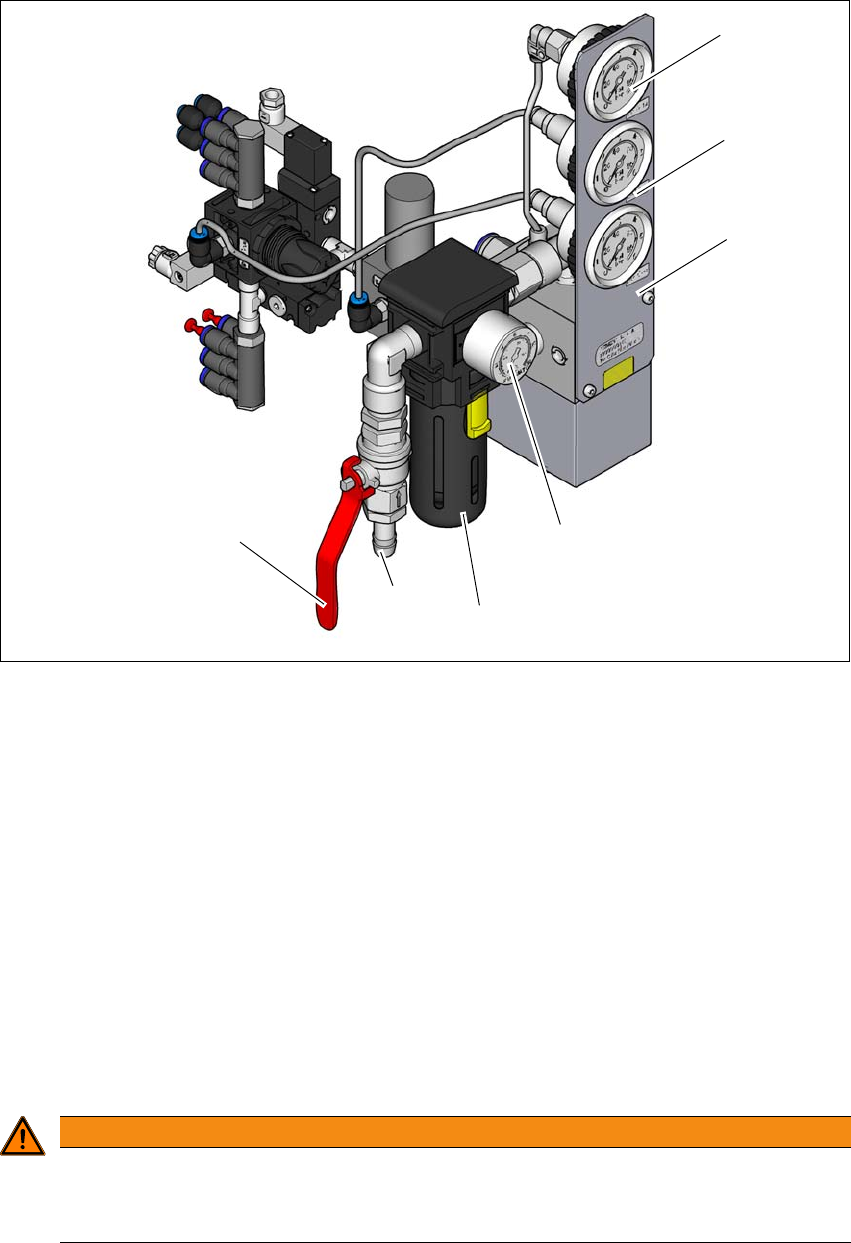

Fig. 2.9 - 1 Trykluftenhed på automaten

(1) Manometer til visning af forsyningstryk til portal 1 og 2

Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)

(2) Manometer til visning af forsyningstryk til maskinkomponenterne

Nominelt tryk: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)

(3) Manometer til visning af forsyningstryk til bulkcase-fødemoduler

Nominelt tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)

(4) Manometer til visning af indgangstryk

Nominelt tryk: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)

(5) Trykluftfilter

(6) Tryklufttilslutning

(7) Spærrehane i stilling "OP"

ADVARSEL

Fare for kvæstelser!

Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.

 Løsn aldrig trykluftledninger, som står under tryk.

(6)

(1)

(2)

(3)

(4)

(5)

(7)
