Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning Fra softwareversion SR.710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opst illingsstedet 175 4.2.2 T rykluf tforsyning 4 Fig. 4.2 - 1 Placering af trykluftf…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.710.0 Udgave 12/2016 DK
174
4.2 Infrastruktur på opstillingsstedet
4
4.2.1 Anbefalinger vedr. underlagets beskaffenhed
Automatens underlag skal være fast og jævnt, dynamiske kræfter kan nemlig frembringe sving-
ninger på opstillingsstedet under driften. Svingningernes omfang afhænger af undergulvets kon-
struktion. Principielt er følgende egnet, såfremt parametrene for gulvbelastningen osv.
overholdes:
– Stålbeton-loftskonstruktioner (f.eks. lofter i industrihaller)
– Stålbeton-gulvplader (f.eks. betongulve i industrihaller uden kælder)
– Rum med dobbelt gulv, såfremt der er et stabilt fundament i mellemrummet. For dette mel-
lemfundament gælder de samme opstillingsbetingelser. Det kan være fremstillet af stålbjæl-
ker eller beton.
4.2.1.1 Maksimal gulvplanhed
Automatens underlag må have et fald på maksimalt 0,6%. Det svarer til et fald på 5 mm (i Y-ret-
ning) og 4 mm (X-retning) over en strækning på 800 mm (f.eks. BE-vognens bredde).
4.2.1.2 Maskinvægt og gulvbelastning
Værdierne for maskinvægt og gulvbelastning findes i afsnit 3.3.1, side 97.
BEMÆRK
Bemærk også dokumentet "Net- og trykluftkonfiguration for SMD-anlæg" (tysk+engelsk,
art.-nr. 00197548-xx), som du modtager ved SIPLACE-automatens levering.
Betjeningsvejledning SIPLACE SX1/SX2 4 Opstilling og ibrugtagning
Fra softwareversion SR.710.0 Udgave 12/2016 DK 4.2 Infrastruktur på opstillingsstedet
175
4.2.2 Trykluftforsyning
4

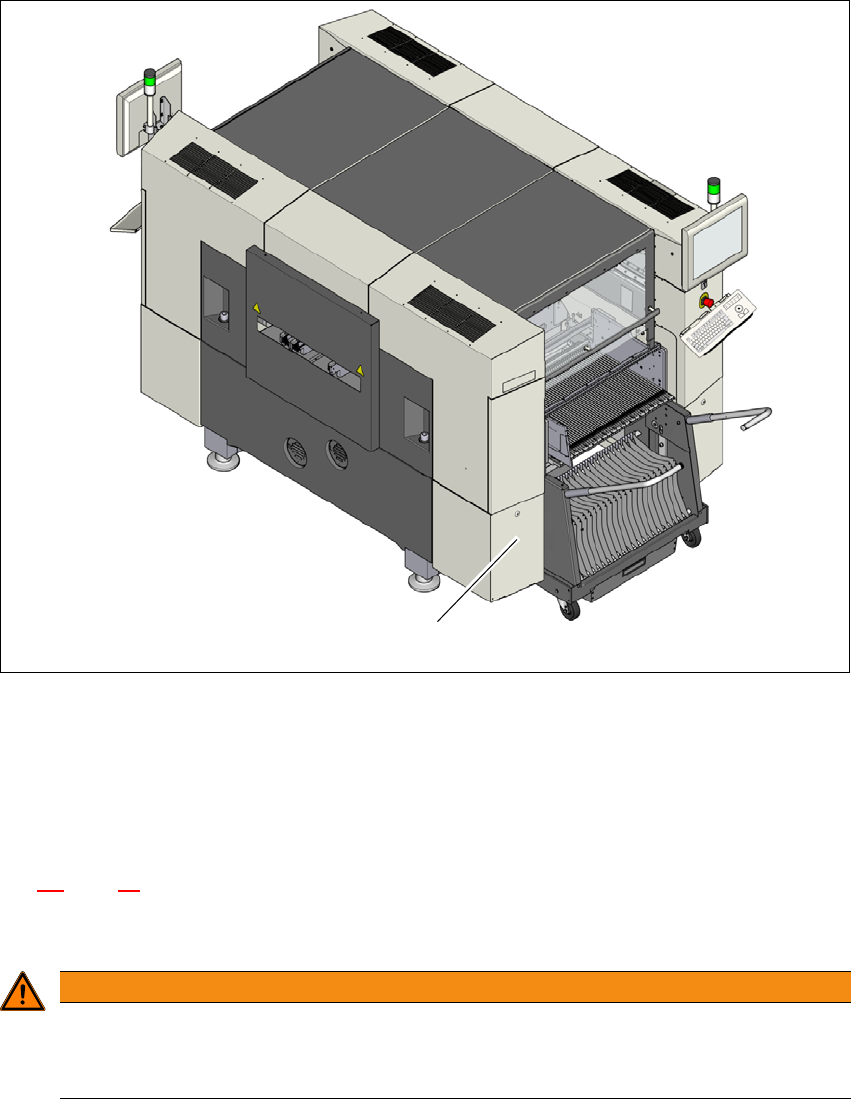

Fig. 4.2 - 1 Placering af trykluftforsyning på automaten
(1) Monteringsposition for trykluftforsyning
4.2.2.1 Kontrol af trykluftforsyning
Kontroller, om trykluftforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i af-
snit 3.2
, side 94).
Noter trykluftegenskaberne på opstillingsstedet i en protokol.
4
(1)
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE SX1/SX2
4.2 Infrastruktur på opstillingsstedet Fra softwareversion SR.710.0 Udgave 12/2016 DK
176
4.2.2.2 Tryklufttilslutning på automaten
4

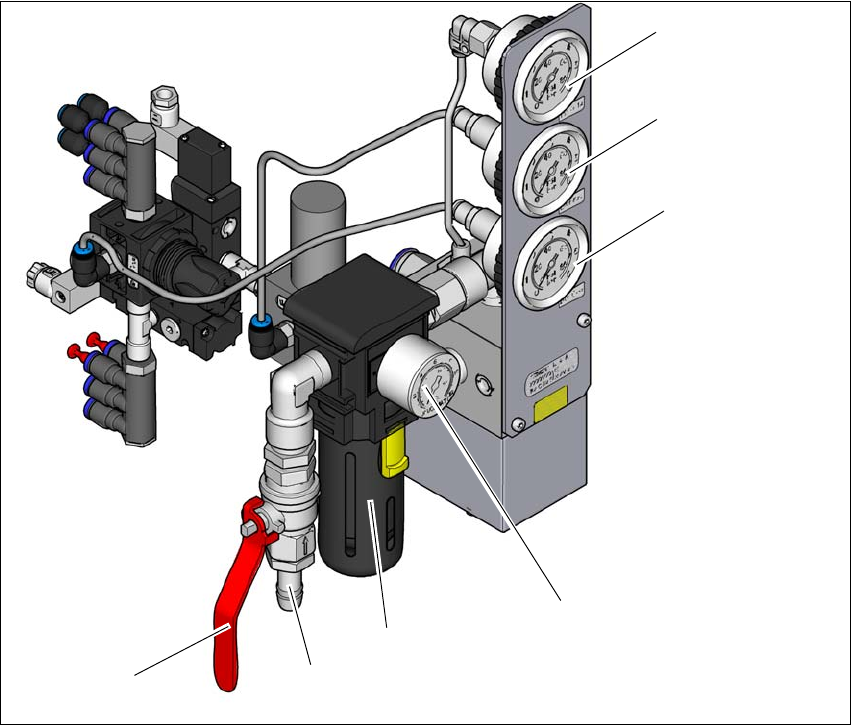

Fig. 4.2 - 2 Trykluftenhed på automaten
Tegnforklaring til figur 4.2 - 2
(1) Manometer til visning af forsyningstryk til portal 1 og 2
Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer til visning af forsyningstryk til maskinkomponenterne
Nominelt tryk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer til visning af forsyningstryk til bulkcase-fødemoduler
Nominelt tryk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer til visning af indgangstryk
Nominelt tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(5) Trykluftfilter
(6) Tryklufttilslutning
(7) Spærrehane i stilling "OP"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
