2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
48
2.2.4 Advarselsskilte på strømforsyning
2
Pos. W206 på fig. 2.2 - 6, side 48, artikel-nr. 03009345-01 (antal pr. automat: 2).
Pos. W206 på fig. 2.2 - 8
, side 50, artikel-nr. 03009345-01 (antal pr. automat: 2).

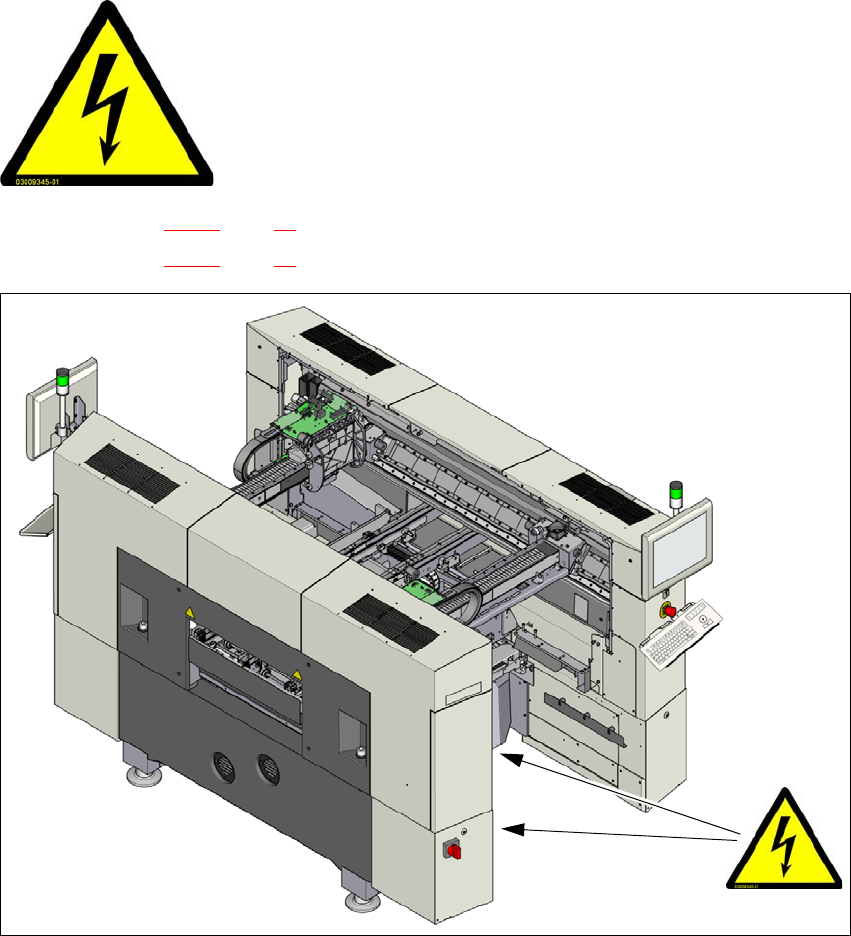

Fig. 2.2 - 6 Advarselsskilt W206, afskærmning på strømforsyning
Pos. W206, på sideafdækningen til strømforsyningen
Pos. W206, ved den nederste skærm
FARLIG ELEKTRISK SPÆNDING!
Markerede komponenter er også under netspænding selv efter af-
brudt hovedafbryder og udtrukket netstik.
Maskinen skilles fra nettet inden servicearbejder
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W206
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
49
2.2.4.1 Advarselsskilte W206, W250, W251 på indersiden af sektorlugerne
2
Fig. 2.2 - 7 Advarselsskilte på indersiden af sektorlugerne
Pos. W251, på indersiden af sektorlugerne, artikel-nr. 03079298-xx
Pos. W250, på indersiden af sektorlugerne, artikel-nr. 03079262-xx
Pos. W206, på indersiden af sektorlugerne, artikel-nr. 03009345-xx
Pos. W206, på strømforsyningen indvendigt (se også fig. 2.2 - 8
, side 50 )
Igangsætning af maskinen må kun ske med stopper monteret og
lukkede luger.
(W250)
(W206)
(W251)
W206
W250, W251, W206
på lugen indvendigt
W250, W251, W206
på lugen indvendigt
(W250)
(W206)
(W251)
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
50
2.2.4.2 Advarselsskilte på strømforsyning
2
Pos. W220 på fig. 2.2 - 8, Side 50, Artikel-nr.03114591-01 (Antal pr. automat: 3).
Fig. 2.2 - 8 Advarselsskilt W206, W220 på strømforsyningen
– W220 på kondensatorbatteri PCS417
– W220 på strømforsynings AC/DC konverter (160 V DC /300 V DC).
– W220 på afskærmning for sikkerhedsafbryder (CSB)
– W206 på servicestik
2
2
NETSPÆNDING!
Hovedafbryder slukkes, netstik trækkes ud og der ventes 5 mi-
nutter, til kondensatorer er afladet.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
