Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.11 Bemærk visninger på X-fødemodulet 253 5.1 1 Bemærk visninger på X-fødemodulet 5.1 1.1 Fødemoduler med LCD-dis…
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.10 Opsætning af fødemoduler Fra softwareversion SR.710.0 Udgave 12/2016 DK
252
5.10.4.5 Splejsesensorer til X-tape-fødemoduler
Splejsesensorer kan eftermonteres på X-tape-fødemoduler. Sensoren findes i to udførelser:
Splejsesensor til 8 mm og 12 mm X-tape-fødemoduler
Splejsesensor til 16 mm op til 88 mm X-tape-fødemoduler 5
Splejsesensoren installeres på det med pos 3 på fig. 5.10 - 8
, side 251 betegnede sted.
Tapefødemoduler med allerede installeret splejsesensor kan ligeledes leveres (se afsnit 3.8.1.5
,
fra side 143
).
5.10.5 Klargøring af komponenter på 2x8 mm-tapefødemodul
Betjening og klargøring af 2x8 mm-fødemodulerne er beskrevet i Job Guide "Tapefødemodul 2x8
mm X / SmartFeeder 12 mm X /16 mm X".
Artikelnummer tysk 00197216-01
Artikelnummer engelsk 00197217-01
5.10.6 Klargøring af komponenter på SIPLACE SmartFeeder
Betjening og klargøring af mm-fødemodulerne er beskrevet i Job Guide "Tapefødemodul 2x8 mm
X / SmartFeeder 12 mm X /16 mm X".
Artikelnummer tysk 00197216-01
Artikelnummer engelsk 00197217-01
Betjeningsvejledning SIPLACE SX1/SX2 5 Opgaver på maskinen
Fra softwareversion SR.710.0 Udgave 12/2016 DK 5.11 Bemærk visninger på X-fødemodulet
253
5.11 Bemærk visninger på X-fødemodulet
5.11.1 Fødemoduler med LCD-display
X-fødemodulerne (8 mm - 88 mm) er forsynet med en flerfarvet statusvisning til signalering af drift-
stilstandene (pos. 6 på fig. 5.11 - 1
) og et LCD-display (pos. 1 på fig. 5.11 - 1).
5
Fig. 5.11 - 1 Knapper, LCD- og statusvisninger på X-fødemodul
(1) LCD-display
(2) Knap FREMAD
(3) Knap TILBAGE
(4) Knap FOLIE
(5) Knap SET
(6) Statusvisning, flerfarvet
5 Opgaver på maskinen Betjeningsvejledning SIPLACE SX1/SX2
5.11 Bemærk visninger på X-fødemodulet Fra softwareversion SR.710.0 Udgave 12/2016 DK
254
5.11.2 Fødemoduler med LED-visning
SIPLACE SmartFeedere har flerfarvede LED-statusvisninger for hvert spor til signalering.
5

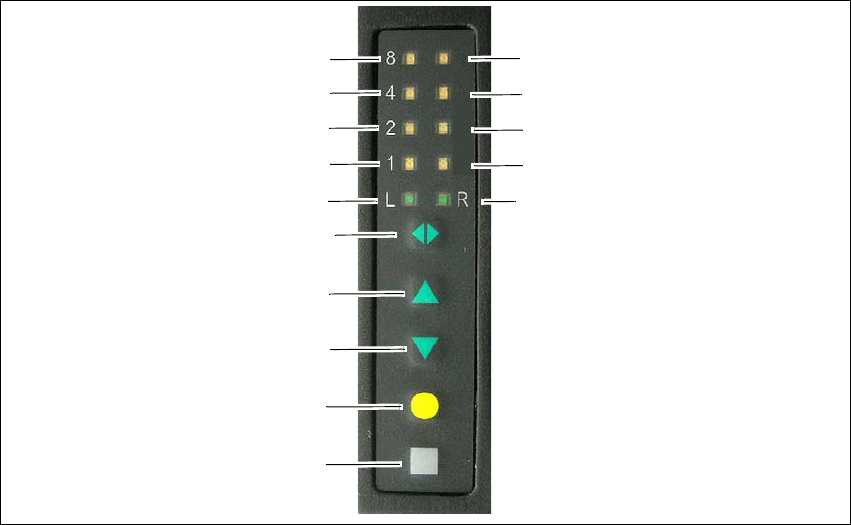

Fig. 5.11 - 2 Knapper og statusvisninger: Eksempel ved SIPLACE SmartFeeder 2x8 mm
(1) Knap SET
(2) Knap FOLIE
(3) Knap TILBAGE
(4) Knap FREMAD
(5) Knap sporskift mellem højre og venstre
(6) LED L venstre spor aktivt
(7) LED 1 mm skridtvidde venstre spor
(8) LED 2 mm skridtvidde venstre spor
(9) LED 4 mm skridtvidde venstre spor
(10) LED 8 mm skridtvidde venstre spor
(11) LED R højre spor aktivt
(12) LED 1 mm skridtvidde højre spor
(13) LED 2 mm skridtvidde højre spor
(14) LED 4 mm skridtvidde højre spor
(15) LED 8 mm skridtvidde højre spor
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
