Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.8 Restspændinger og afladetider i automaten
81
2.8 Restspændinger og afladetider i automaten
Trykkes på NØDSTOP trykknappen eller stoppes automaten, reduceres mellemkredsspændin-
gerne 300 V- for portalakserne hhv. 160 V- for stjerneakserne til ufarlige restspændinger i løbet af
kort tid.
2
2
2.8.1 Automatens energitilstand når hovedafbryderen er slået fra
2
2
FARE
Spændingsfare!
Automaten forsynes med 3 x 360 V~ til 3 x 480 V ± 10 %, 50/60 Hz eller alternativt med
3 x 200 V~ til 3 x 240 V~ ± 10 %; 50/60 Hz netspænding. Komponenter på anlægget står
under livsfarlig spænding - også ved afbrudt hovedafbryder og udtrukket netstik.
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
FARE
Livsfarlige spændinger i strømforsyningsindgang!
På strømforsynings indgang er der monteret lkomponenter (kondensatorer) der er strøm-
førende i ca. 5 minutter efter slukning af maskinen og udtrukket netstik.
Vent mindst 5 minutter inden der udføres arbejder på strømforsynings indgang.
Kun servicetekniker fra ASM Assembly Systems GmbH&Co.KG hhv. af ASM op-
lærte servicetekniker på virksomheden må udføre arbejder på strømforsyning og sik-
kerhedsafbryder (CSB).
VÆR FORSIGTIG
Datatab!
For at undgå datatab slukkes automaten først - undtaget i nødstilfælde - når følgende kri-
terier er opfyldt:
– Automaten har afsluttet datatransmissionen af maskine-, klargørings- og bestyk-
ningsprogramdata.
– Automaten har afsluttet printplade-bearbejdningen.
– Automaten har afsluttet opstartfasen.
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.8 Restspændinger og afladetider i automaten Fra softwareversion SR.710.0 Udgave 12/2016 DK
82
2.8.2 Hovedafbryder slået fra - automat forbundet til net med klemme
2
2

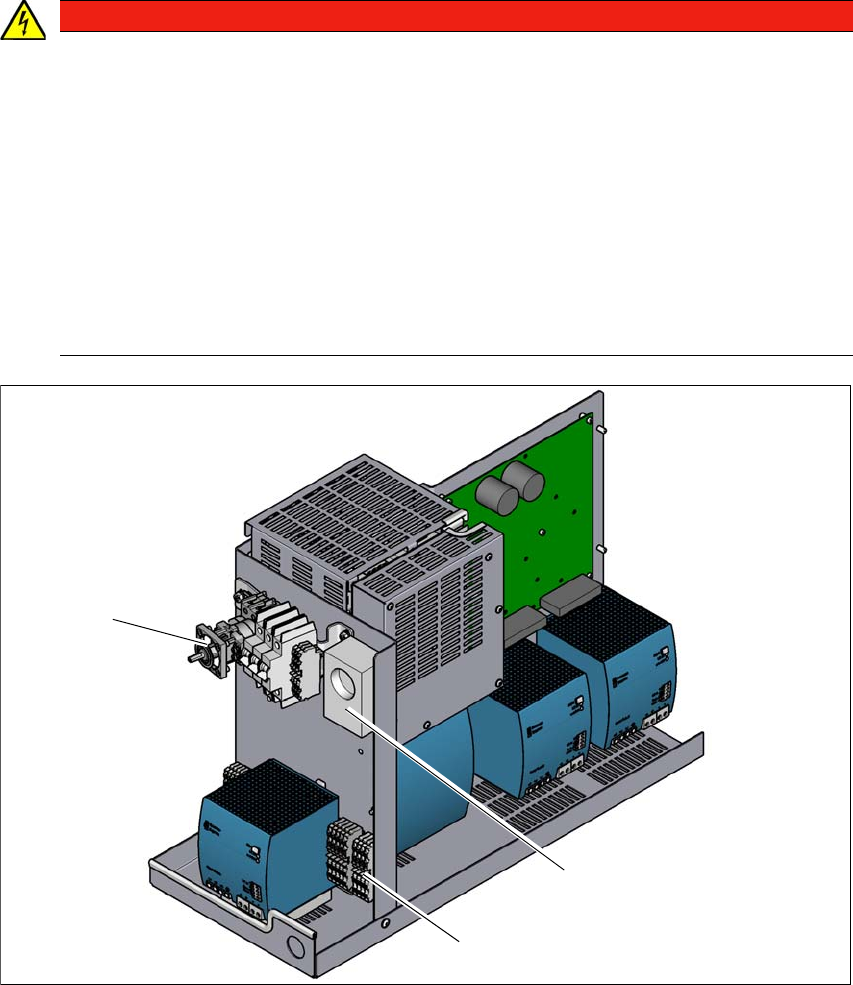

Fig. 2.8 - 1 Strømforsyningsmodul, forside
(1) Servicestikdåse (X98)
(2) Nettilslutning (X99) til netforsyningskablet
(3) Hovedafbryder (S1)
FARE
Livsfare pga. spændinger!
En ukorrekt brug af automaten kan medføre død eller alvorlig kvæstelse samt væsentlig
materiel skade.
På trods af afbrudt hovedafbryder står følgende komponenter stadig under livsfarlig
spænding på strømforsyningen:
– Nettilslutning X94
– L1, L2 og L3 på hovedafbryder S1
– Servicestikdåse X98
– Sikkerhedsafbryder (CSB) står under spænding i 5 minutter efter slukning.
– De ledninger, som er strømførende, selv om hovedafbryderen er slået fra, er orange.
(3)
(1)
(2)
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.8 Restspændinger og afladetider i automaten
83
2.8.3 Hovedafbryder slået fra - automat ikke forbundet med net
2
2.8.4 Trykluftforhold i automaten når hovedafbryderen er slået fra
Ved slukning på hovedafbryder eller udfald af netspænding for automaten lukker den elektrisk sty-
rede hovedventil på trykluftenheden (Pos. 1 i fig. 2.9 - 1
, side 85). Trykket falder til 0 MPa (0 bar)
i løbet af 5 sekunder.
FARE
Livsfarlige spændinger i strømforsyningsindgang!
På strømforsynings indgang er der monteret lkomponenter (kondensatorer) der er strøm-
førende i ca. 5 minutter efter slukning af maskinen og udtrukket netstik.
Vent mindst 5 minutter inden der udføres arbejder på strømforsynings indgang.
Kun servicetekniker fra ASM Assembly Systems GmbH&Co.KG hhv. af ASM op-
lærte servicetekniker på virksomheden må udføre arbejder på strømforsyning og sik-
kerhedsafbryder (CSB).
