Betjeningsvejledning SIPLACE SX1/SX2 2 Drifts sikkerhe d Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte 51 2.2.5 Advarselsskilt på NØDSTOP-trykknapperne 2 Pos. W209 på fig. 2.2 - 9 , artikel-nr . 0300…
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
50
2.2.4.2 Advarselsskilte på strømforsyning
2
Pos. W220 på fig. 2.2 - 8, Side 50, Artikel-nr.03114591-01 (Antal pr. automat: 3).

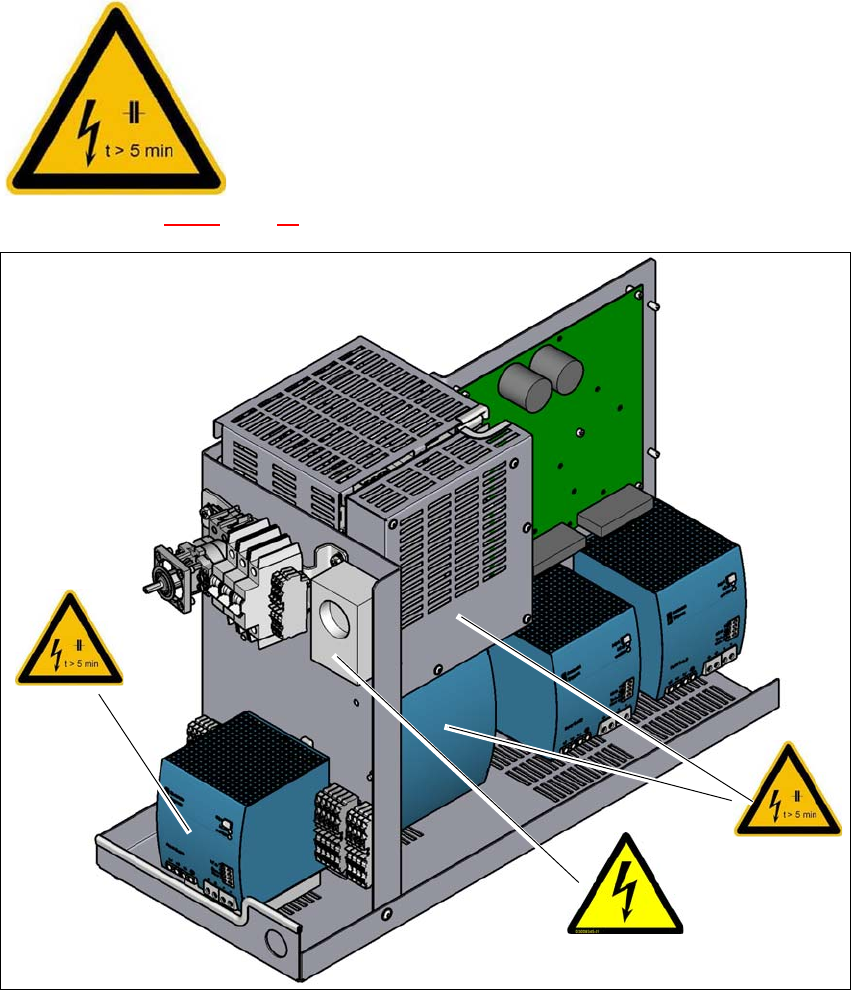

Fig. 2.2 - 8 Advarselsskilt W206, W220 på strømforsyningen
– W220 på kondensatorbatteri PCS417
– W220 på strømforsynings AC/DC konverter (160 V DC /300 V DC).
– W220 på afskærmning for sikkerhedsafbryder (CSB)
– W206 på servicestik
2
2
NETSPÆNDING!
Hovedafbryder slukkes, netstik trækkes ud og der ventes 5 mi-
nutter, til kondensatorer er afladet.
NAFTA-region: RISK OF ELECTRIC SHOCK OR BURN!
W220
W206
W220
Betjeningsvejledning SIPLACE SX1/SX2 2 Driftssikkerhed
Fra softwareversion SR.710.0 Udgave 12/2016 DK 2.2 Advarselsskilte
51
2.2.5 Advarselsskilt på NØDSTOP-trykknapperne
2
Pos. W209 på fig. 2.2 - 9, artikel-nr. 03009349-01 (antal pr. automat: 2)
2
2

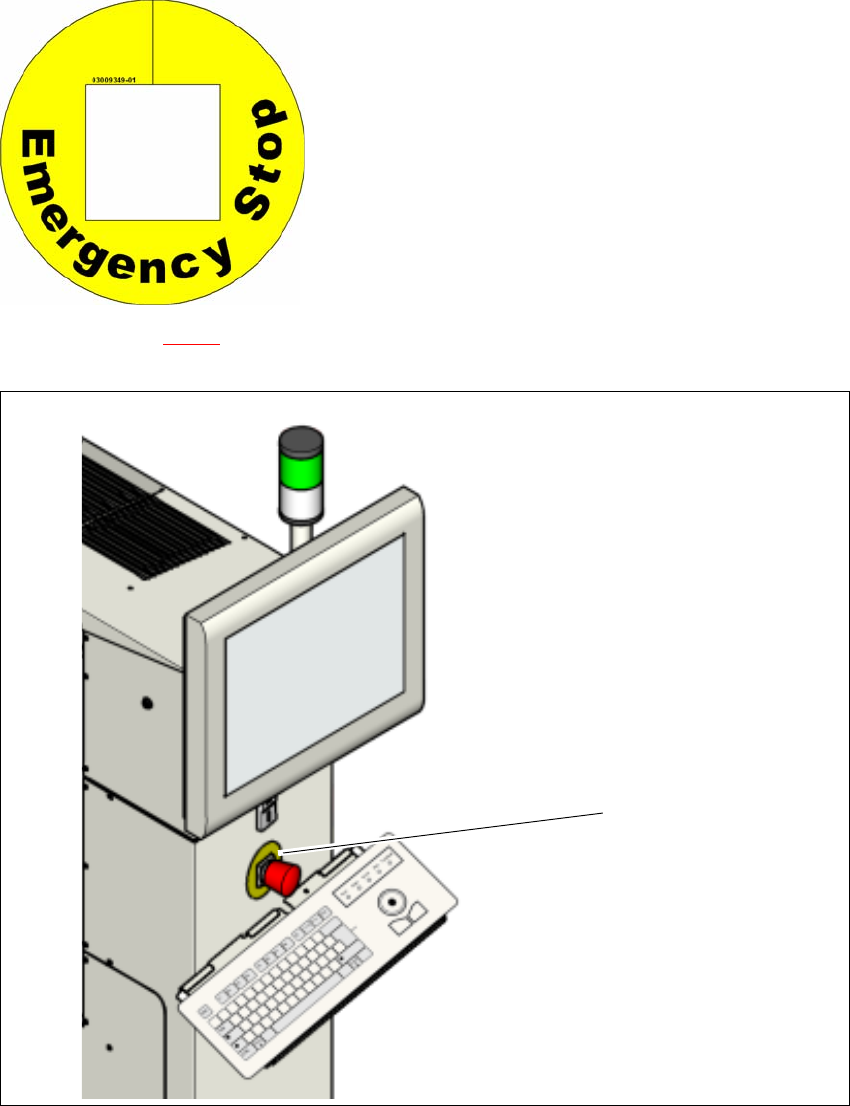

Fig. 2.2 - 9 Advarselsskilt W209 på NØDSTOP-trykknapperne
Pos. W209, artikel-nr. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Leveres automaten til Australien, Canada, Me-
xico og USA, klæbes advarselsskiltet W209 på
monteringsættet i stedet for den gule ring på
NØDSTOP-trykknapperne.
W 209
2 Driftssikkerhed Betjeningsvejledning SIPLACE SX1/SX2
2.2 Advarselsskilte Fra softwareversion SR.710.0 Udgave 12/2016 DK
52
2.2.6 Advarselsskilte på SIPLACE SpeedStar C&P20 P
2

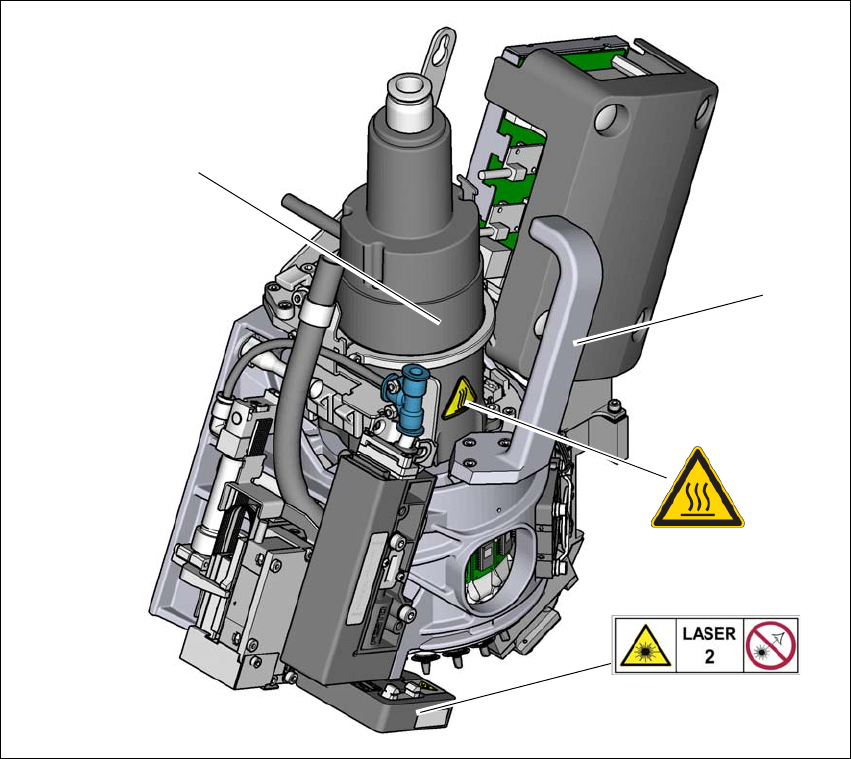

Fig. 2.2 - 10 Advarselsskilte på SIPLACE SpeedStar C&P20 P
(1) Temperatur-oplysningsskilt, art.-nr. 03031926-01
(2) Kabinet til stjernemotoren
(3) Håndtag
Pos. W laser klasse 2, artikel-nr. 03134118-01
(1)
(2)
(3)
W Laser klasse 2
